Замена цилиндра сцепления: процесс и рекомендации по выбору детали
Сцепление — один из ключевых узлов трансмиссии, который обеспечивает кратковременное разъединение двигателя и коробки передач, а затем их плавное соединение. Благодаря этому автомобиль может трогаться без рывков, а передачи переключаются без перегрузок для КПП.
Если гидропривод сцепления начинает работать некорректно, одной из частых причин становится износ главного или рабочего цилиндра. В таком случае важно не только правильно определить неисправность, но и грамотно подобрать новую деталь. Разберем, как устроена система, когда требуется замена цилиндра сцепления и на что обращать внимание при выборе.

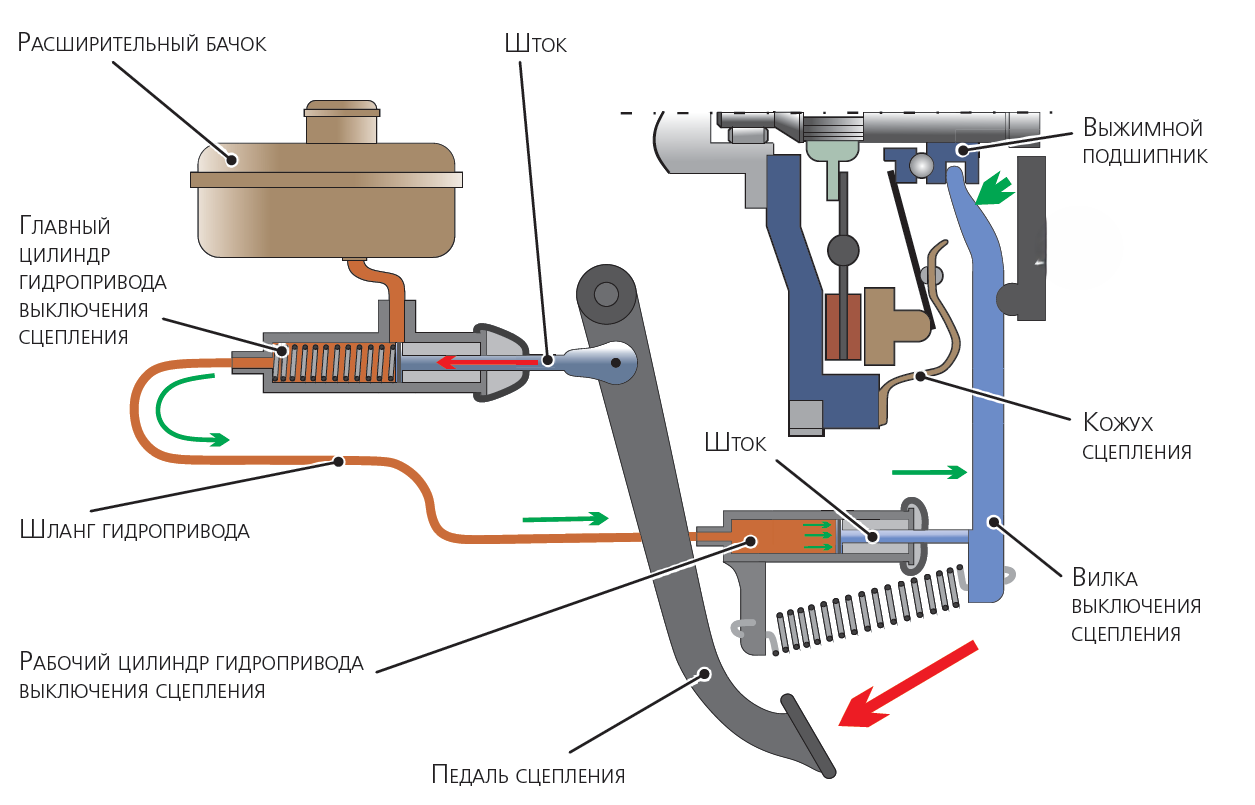

Как работает главный цилиндр сцепления
В гидравлическом приводе сцепления используются два цилиндра:
- главный цилиндр сцепления (ГЦС);
- рабочий цилиндр сцепления (РЦС).
Принцип работы следующий:
- Водитель нажимает педаль сцепления.
- Усилие через толкатель передается на поршень главного цилиндра.
- Тормозная жидкость в системе получает давление и по магистрали поступает к рабочему цилиндру.
- Рабочий цилиндр перемещает вилку сцепления.
- Вилка воздействует на выжимной подшипник, который размыкает сцепление.
Когда педаль отпускается, возвратные пружины возвращают элементы в исходное положение, а давление в системе падает.
По принципу действия такой гидропривод очень похож на тормозную систему: усилие передается за счет несжимаемой жидкости.

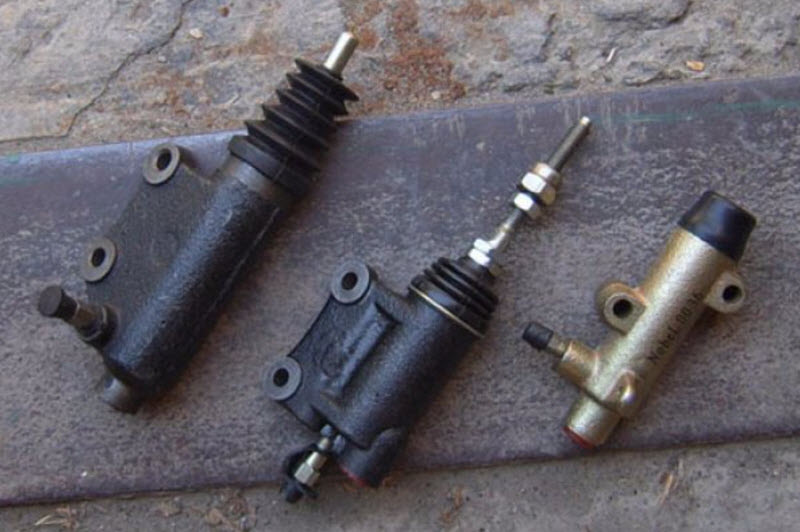

Чем отличается главный цилиндр от рабочего
Это важный момент, который часто вызывает путаницу.

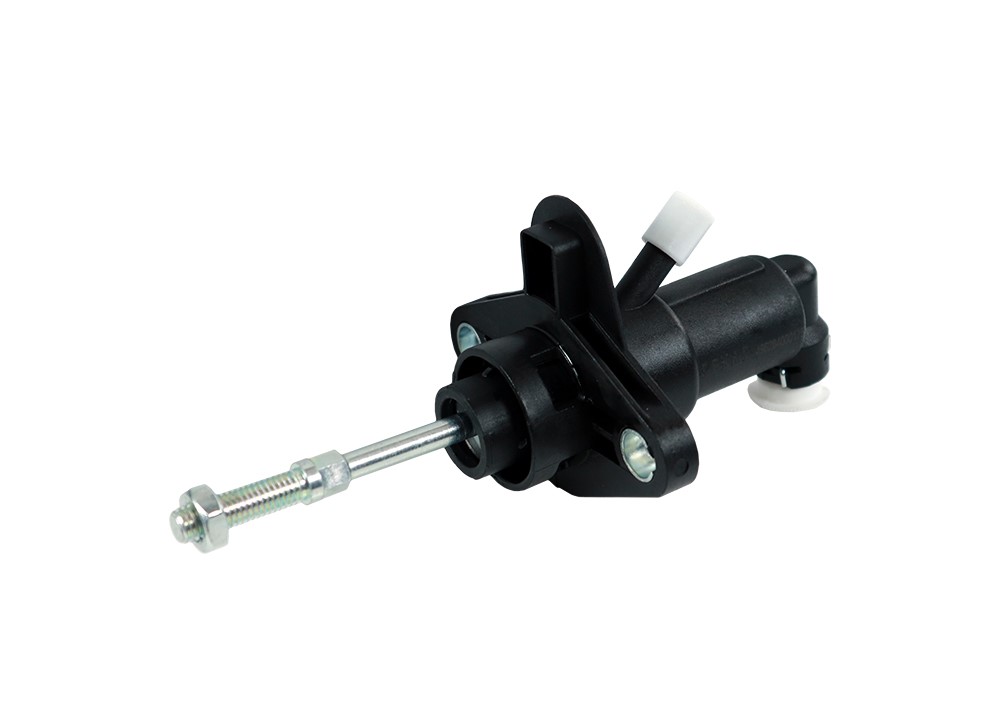

Главный цилиндр сцепления
Устанавливается со стороны педали и формирует давление в системе.

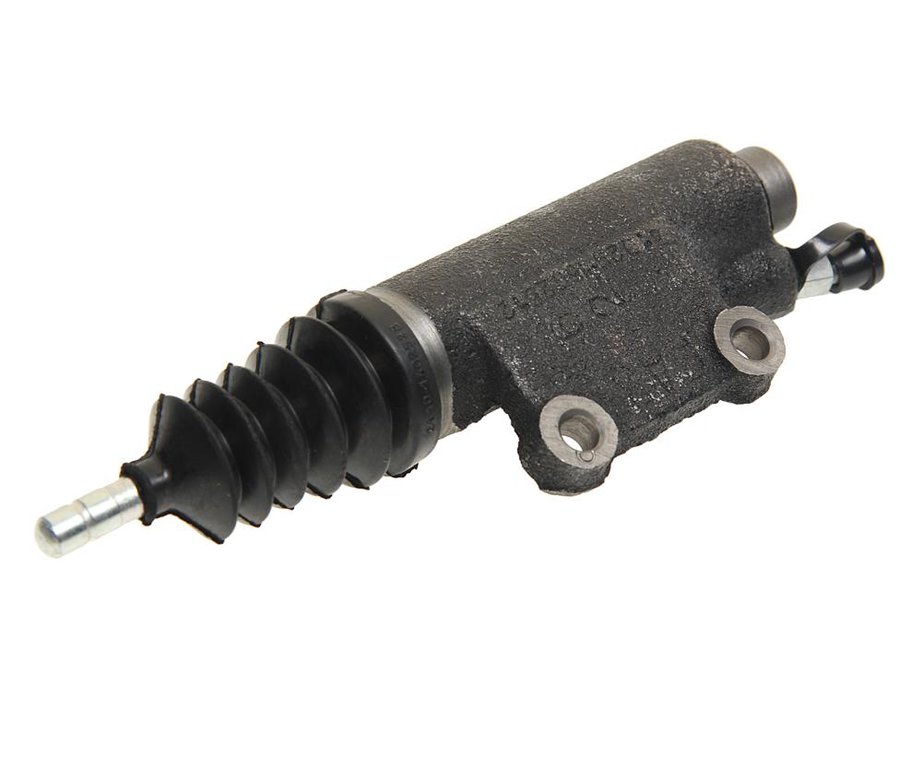

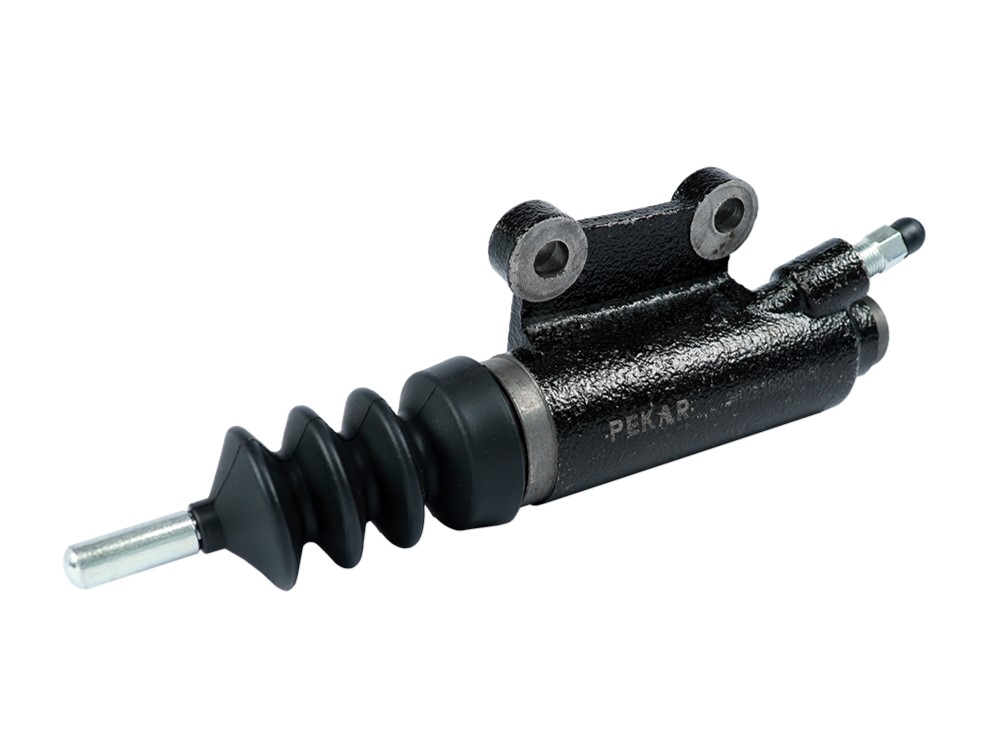

Рабочий цилиндр сцепления
Расположен ближе к коробке передач и превращает гидравлическое давление в механическое усилие на вилку сцепления.
В некоторых современных автомобилях рабочий цилиндр может быть совмещен с выжимным подшипником. Такая конструкция называется концентрическим рабочим цилиндром.
Признаки неисправности цилиндра сцепления
О проблемах с главным или рабочим цилиндром могут говорить следующие симптомы:
- педаль сцепления стала мягкой или проваливается;
- сцепление выключается не полностью;
- передачи включаются с усилием;
- уровень тормозной жидкости падает;

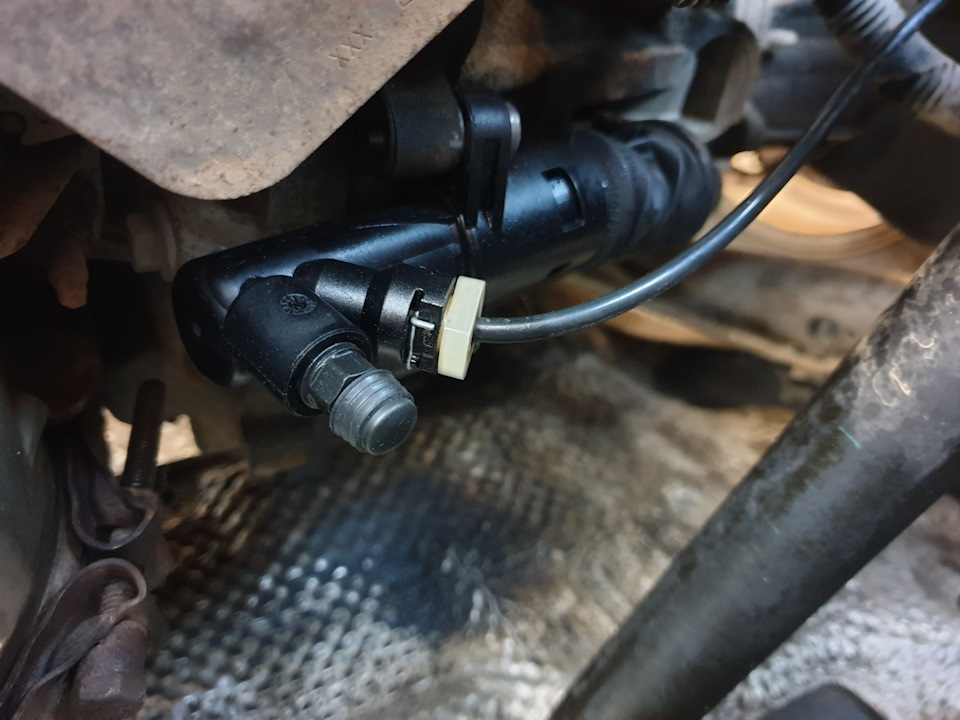

- на цилиндре или под автомобилем появились подтеки;
- педаль сцепления залипает или медленно возвращается;
- после прокачки проблема быстро появляется снова.
Если неисправность игнорировать, можно столкнуться не только с отказом сцепления, но и с ускоренным износом коробки передач.
Неисправности главного цилиндра сцепления
Наиболее распространенные проблемы:
Износ манжет и уплотнений
В этом случае жидкость начинает подтекать, а давление в системе падает.
Повреждение зеркала цилиндра
Если на внутренней поверхности появились задиры, коррозия или выработка, ремкомплект уже не поможет — потребуется замена цилиндра в сборе.
Засорение вентиляционных отверстий бачка
Из-за этого нарушается компенсация давления, а педаль может становиться тугой и медленно возвращаться.
Деформация или износ поршня
Поршень теряет герметичность и перестает нормально создавать давление.
Неисправности рабочего цилиндра сцепления
Рабочий цилиндр также подвержен износу. Наиболее частые дефекты:
- течь через манжеты;
- закисание поршня;
- повреждение корпуса;
- разрушение возвратной пружины;
- попадание воздуха в систему через негерметичность.
Если неисправен рабочий цилиндр, педаль может вести себя нестабильно, а сцепление — выключаться с перебоями.
Почему цилиндры сцепления выходят из строя
Основные причины:
- несвоевременная замена тормозной жидкости;
- использование неподходящей или грязной жидкости;
- попадание влаги в систему;
- износ уплотнителей;
- коррозия внутренних поверхностей;
- ошибки при предыдущем ремонте;
- использование дешевых некачественных деталей.
Гидропривод сцепления очень чувствителен к состоянию жидкости, поэтому пренебрежение обслуживанием заметно сокращает ресурс цилиндров.
Как выбрать цилиндр сцепления
Подбор нужно выполнять максимально внимательно. Даже внешне похожие детали могут отличаться по:
- длине штока;
- диаметру штуцера;
- способу крепления;
- внутреннему диаметру цилиндра;
- расположению крепежных отверстий;
- наличию встроенного бачка или датчиков.
Основные способы подбора
По VIN-коду
Самый надежный способ. Позволяет подобрать как оригинал, так и совместимые аналоги.
По каталожному номеру старой детали
Подходит, если маркировка сохранилась и деталь точно штатная.
По данным автомобиля
Марка, модель, год выпуска, двигатель и тип коробки передач. Этот способ рабочий, но риск ошибки выше.

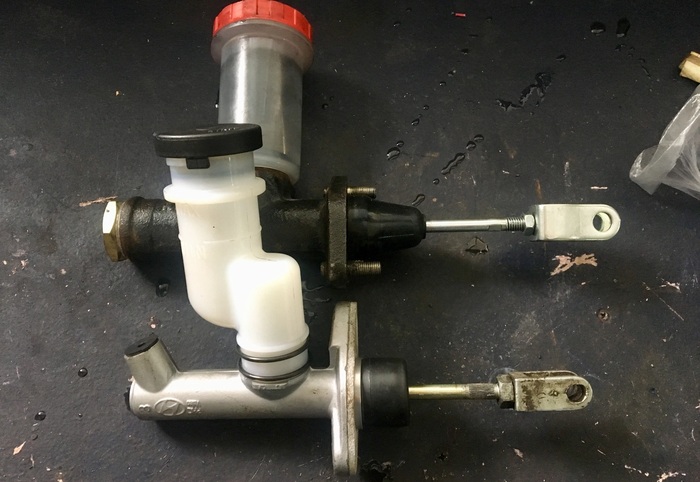

Какой материал корпуса лучше
В продаже встречаются цилиндры из разных материалов:
Чугун
Надежный и распространенный вариант. Хорошо переносит нагрузки, но тяжелее аналогов.
Алюминий
Легкий и достаточно долговечный материал. Часто встречается на современных автомобилях.
Сталь
Очень прочный вариант, но обычно дороже.
Полимеры
Недорогие, но чаще уступают по надежности и сроку службы, особенно в тяжелых условиях.
Оптимальным выбором для большинства автомобилей считаются чугунные или алюминиевые цилиндры хорошего качества.
Оригинал или аналог: что лучше
Оригинальные детали
Плюсы:
- точное соответствие параметрам;
- прогнозируемый ресурс;
- минимальный риск несовместимости.
Минус — более высокая цена.
Качественные аналоги
Позволяют сэкономить без заметной потери надежности, если выбирать продукцию проверенных производителей.
Среди брендов, которым чаще доверяют, обычно называют LUK, Sachs, TRW, ABE, JP Group, Profit. Но даже у хороших марок важно проверять подлинность товара.
Самое неудачное решение — покупка самой дешевой детали неизвестного происхождения. Повторный демонтаж коробки или повторная прокачка системы обойдутся дороже, чем разница в цене.

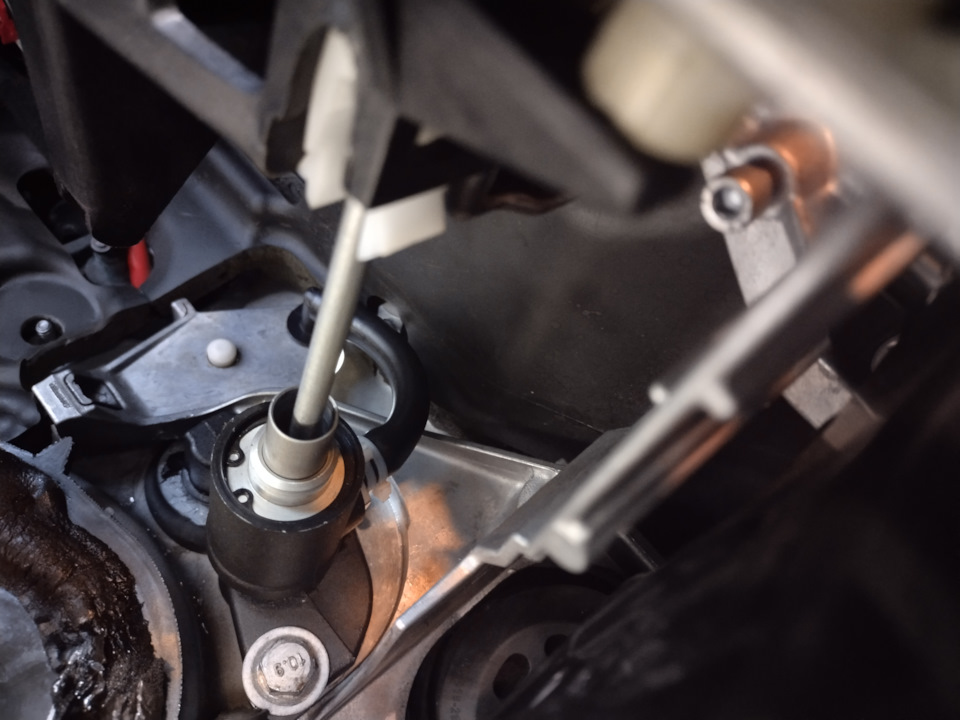

Пошаговая замена главного цилиндра сцепления
Ниже приведен общий алгоритм. В зависимости от автомобиля отдельные этапы могут отличаться.
Что понадобится
- новый главный цилиндр;
- тормозная жидкость подходящего класса;
- набор ключей;
- пассатижи;
- отвертки;
- емкость для слива жидкости;
- шланг для прокачки;
- ветошь.
Порядок работ
- Откройте доступ к главному цилиндру.
- Снимите клемму аккумулятора, если это требуется по конструкции.
- Откройте бачок и частично откачайте жидкость.
- Отсоедините шланг подачи жидкости.
- Отсоедините трубку гидропривода.
- В салоне снимите фиксатор и отсоедините шток цилиндра от педали.
- Открутите крепежные гайки.
- Снимите старый цилиндр.
- Установите новый цилиндр в обратной последовательности.
- Подключите магистраль и шланги.
- Заполните бачок свежей жидкостью.
- Прокачайте систему.
Важно: если соединения разбирались, уплотнительные кольца и шайбы лучше заменить новыми.
Пошаговая замена рабочего цилиндра сцепления
Рабочий цилиндр чаще всего расположен на картере коробки передач.
Алгоритм замены
- Получите доступ к цилиндру.
- Отсоедините толкатель от вилки сцепления.
- Открутите крепеж цилиндра.
- Отсоедините гидравлический шланг.
- Заглушите магистраль, чтобы снизить потери жидкости.
- Снимите старый цилиндр.
- Установите новый.
- Подключите шланг и закрепите цилиндр.
- Выполните прокачку системы.
Если рабочий цилиндр совмещен с выжимным подшипником, работа будет сложнее и обычно потребует снятия коробки передач.
Как прокачать сцепление после замены цилиндра
После замены любого цилиндра в гидропривод почти всегда попадает воздух. Без прокачки сцепление будет работать некорректно.
Способ с помощником
- Залейте свежую жидкость в бачок.
- Наденьте прозрачный шланг на штуцер прокачки.
- Второй конец опустите в емкость.
- Помощник 4–5 раз нажимает педаль сцепления и удерживает ее.
- Открутите штуцер и выпустите воздух с жидкостью.
- Закрутите штуцер.
- Повторите процедуру, пока не перестанут выходить пузырьки.
Самотечная прокачка
Иногда помогает, но менее надежна. Жидкость просто пропускают через систему до исчезновения пузырьков.
Обратная прокачка
С помощью большого шприца жидкость подается снизу вверх через штуцер рабочего цилиндра. На некоторых автомобилях такой метод работает эффективнее.
После прокачки педаль должна стать упругой и возвращаться без задержек.
Какую жидкость использовать при замене цилиндра сцепления
Для гидропривода сцепления обычно используется тормозная жидкость, рекомендованная производителем автомобиля.
Важно учитывать:
- класс жидкости;
- температуру кипения;
- совместимость с резиновыми уплотнениями;
- устойчивость к влаге.
Чаще всего применяются жидкости стандартов DOT 3, DOT 4 или DOT 5.1. Но ориентироваться нужно не на популярность, а на требования конкретного автомобиля.
Почему это важно
Неподходящая жидкость может:
- разрушать манжеты;
- менять вязкость на холоде;
- вызывать коррозию внутренних деталей;
- ухудшать работу цилиндров.
Когда нужно менять жидкость в гидроприводе сцепления
Даже если цилиндры исправны, жидкость нужно менять регулярно. В среднем — раз в 2–4 года, но точный интервал зависит от рекомендаций производителя и условий эксплуатации.
Поводом для внеплановой замены являются:
- потемнение жидкости;
- мутность;
- попадание грязи;
- наличие влаги;
- ремонт элементов гидропривода.
Если автомобиль куплен с пробегом и история обслуживания неизвестна, замену жидкости лучше сделать сразу.
Можно ли отремонтировать цилиндр сцепления
Иногда да, но не всегда.
Когда возможен ремонт
- корпус без трещин;
- зеркало цилиндра без глубокой выработки;
- проблема только в манжетах, поршне или пружине.
Когда нужна только замена
- трещины корпуса;
- сильная коррозия;
- задиры внутренней поверхности;
- повторные течи после установки ремкомплекта.
Если зеркало цилиндра повреждено, установка новых уплотнителей даст лишь временный эффект.
Частые ошибки при замене цилиндра сцепления
Вот что чаще всего приводит к повторному ремонту:
- установка неподходящей детали;
- использование старых уплотнений;
- заливка неподходящей жидкости;
- отказ от прокачки;
- попадание грязи в систему;
- перетяжка штуцеров и срыв резьбы;
- экономия на качестве цилиндра.
Рекомендации по замене цилиндра сцепления
Чтобы ремонт был действительно удачным, стоит соблюдать несколько правил:
- подбирайте деталь по VIN;
- меняйте жидкость одновременно с цилиндром;
- используйте качественные уплотнения;
- после сборки обязательно прокачивайте систему;
- при сильном износе не пытайтесь «реанимировать» корпус ремкомплектом;
- если неисправен один цилиндр, проверьте и второй.
Во многих случаях замена сразу всего проблемного узла выгоднее, чем поэтапный ремонт с повторной разборкой.
Что говорят автолюбители: практические выводы
На практике владельцы автомобилей чаще всего отмечают несколько моментов:
- главный цилиндр действительно можно заменить самостоятельно при наличии базовых навыков;
- проблемы со сцеплением нередко решаются качественной прокачкой системы;
- экономия на цилиндрах и жидкости часто заканчивается повторным ремонтом;
- при замене узла важно не забывать о состоянии педального механизма, шлангов и вилки сцепления.
Именно поэтому грамотная диагностика всегда важнее спешки.
Вывод
Замена цилиндра сцепления — не самая сложная процедура, но только при условии правильной диагностики, грамотного подбора детали и тщательной прокачки системы. Главный и рабочий цилиндры напрямую влияют на работу сцепления, а значит — на безопасность и комфорт управления автомобилем.
Если появились подтеки, провалы педали, трудности с переключением передач или падение уровня жидкости, откладывать ремонт не стоит. Своевременная замена цилиндра сцепления и свежая рабочая жидкость помогут избежать более серьезных проблем с коробкой передач и самим сцеплением.
