Установка ГБО на автомобиль: особенности, виды оборудования, этапы монтажа и оформление
Что такое ГБО и зачем его устанавливают
Газобаллонное оборудование (ГБО) позволяет использовать на автомобиле газообразное топливо наряду с бензином. В легковых машинах чаще всего рассматривают два варианта: сжиженный углеводородный газ (СУГ), обычно пропан-бутан, и компримированный природный газ (КПГ, метан).
Газовая система не обязательно заменяет штатную бензиновую. На большинстве современных автомобилей она работает совместно с бензиновой системой питания: двигатель запускается на бензине, а после выполнения заданных условий система может автоматически перейти на газ. Водитель при этом обычно может выбрать нужный вид топлива с помощью переключателя в салоне.
Главная причина установки ГБО — возможность снизить расходы на топливо при большом пробеге. Однако экономический эффект зависит от стоимости оборудования, цены газа и бензина, расхода топлива, стоимости обслуживания и особенностей конкретного автомобиля.

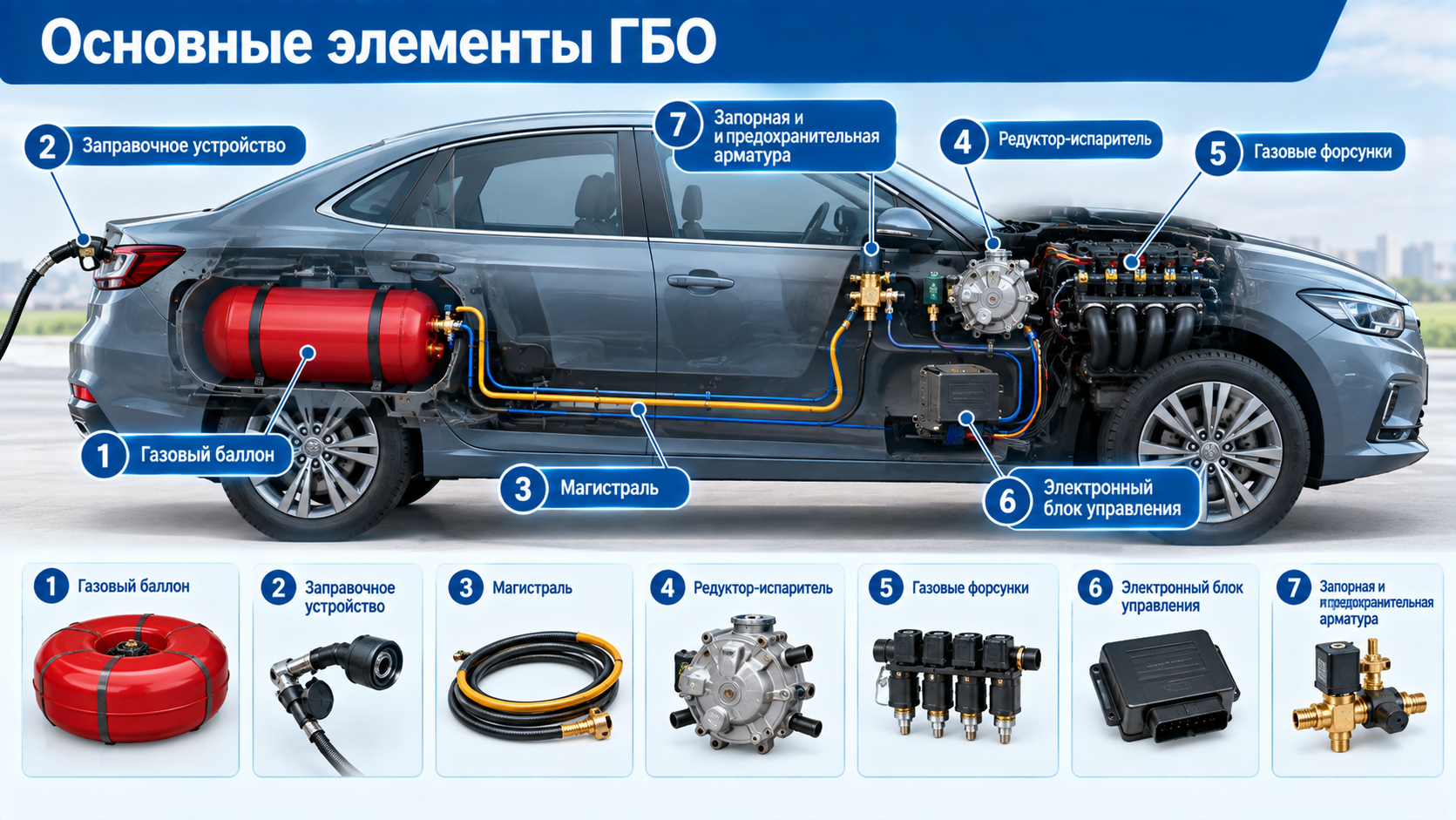

Из чего состоит газобаллонное оборудование
Конкретный состав ГБО зависит от вида газа и конструкции двигателя, но в системе обычно присутствуют следующие элементы.
Газовый баллон
Баллон предназначен для хранения топлива под давлением. На автомобилях с пропан-бутаном применяются цилиндрические и тороидальные баллоны. Последние часто устанавливают в нише запасного колеса, благодаря чему они меньше влияют на объём багажника.
Метан хранится в баллонах в сжатом состоянии, поэтому оборудование для КПГ отличается большей массой и конструкцией, рассчитанной на значительно более высокое давление.
Заправочное устройство
Через заправочное устройство баллон соединяется с газозаправочной станцией. Конструкция зависит от типа топлива и применяемого оборудования.
Редуктор и газовые магистрали
Для пропан-бутана используется редуктор-испаритель: он снижает давление топлива и обеспечивает переход газа из жидкой фазы в газовую.
В системах для метана испаритель в таком виде не требуется, поскольку КПГ уже хранится и подаётся в газообразном состоянии; используется соответствующая газоредуцирующая аппаратура.
Газовые форсунки
В современных системах распределённого впрыска газ подаётся к двигателю через отдельные газовые форсунки. Их производительность и расположение подбираются с учётом двигателя.
Электронный блок управления
ЭБУ ГБО рассчитывает количество подаваемого газа и управляет работой системы. В современных комплектах он получает информацию о параметрах работы двигателя и корректирует подачу топлива в зависимости от режима.
Запорная и предохранительная арматура
В состав газовой системы входят клапаны, устройства перекрытия топлива, элементы контроля и другие компоненты, необходимые для безопасной эксплуатации.
Именно поэтому ГБО нельзя рассматривать как простой комплект из баллона и нескольких трубок. Безопасность системы зависит от совместимости всех компонентов, их правильного монтажа, герметичности и последующей настройки.
Можно ли установить ГБО на любой автомобиль
Универсального ответа для всех машин нет. Возможность переоборудования определяется конструкцией конкретного автомобиля, типом двигателя, доступностью сертифицированного оборудования и возможностью обеспечить безопасную установку.
Наиболее распространённый вариант — автомобили с бензиновыми двигателями и искровым зажиганием.
Двигатели с распределённым впрыском
Для многих таких моторов существуют хорошо отработанные комплекты газового оборудования. Однако даже в этом случае систему необходимо подбирать по конкретному двигателю, а не только по объёму.
Двигатели с непосредственным впрыском
Для моторов с непосредственным впрыском топлива также существуют специализированные газовые системы. Но их конструкция и алгоритмы работы сложнее.
На некоторых двигателях система может сохранять определённую подачу бензина во время работы на газе. Поэтому перед установкой необходимо уточнить особенности конкретного комплекта и двигателя.
Турбированные двигатели
Наличие турбокомпрессора само по себе не означает невозможность установки ГБО. Но газовая система должна соответствовать характеристикам двигателя, диапазону нагрузок и системе управления.
Особое значение имеет корректная настройка смеси под наддувом. Неправильно установленное или настроенное оборудование способно вызвать пропуски зажигания, ошибки по смеси и другие проблемы.
Дизельные двигатели
Переоборудование дизеля — отдельная техническая задача. Существуют системы газодизельного питания, при которых газ используется совместно с дизельным топливом, но это не то же самое, что установка обычного ГБО на бензиновый автомобиль.
Поэтому утверждать, что стандартный газовый комплект можно без изменений установить на любой дизель, неправильно.
Когда установка ГБО может быть нецелесообразной
Техническая возможность установки ещё не означает, что она будет выгодной.
Перед переоборудованием стоит учитывать:
- годовой пробег;
- средний расход топлива;
- разницу в стоимости бензина и газа;
- цену комплекта и монтажа;
- расходы на оформление;
- последующее обслуживание;
- наличие газовых заправок на привычных маршрутах;
- влияние баллона на багажник или массу автомобиля;
- особенности конкретного двигателя.
Пробег имеет значение
При небольшом годовом пробеге экономия на топливе может оказаться недостаточной для быстрой окупаемости оборудования.
Например, если автомобиль используется редко и проезжает несколько тысяч километров в год, срок возврата вложений может оказаться слишком большим.
При интенсивной эксплуатации ситуация обратная: чем больше километров автомобиль проходит на газе, тем заметнее потенциальная экономия.
Поэтому перед установкой лучше не ориентироваться на универсальные обещания «окупится за год», а самостоятельно рассчитать срок окупаемости.
Как рассчитать окупаемость
Упрощённо можно сравнить стоимость 100 км пробега на бензине и газе:
стоимость 100 км = расход топлива × цена одного литра или единицы объёма топлива.
После этого к разнице между затратами необходимо добавить стоимость оборудования, монтажа, оформления и предполагаемого обслуживания.
Важно учитывать, что расход газа обычно отличается от расхода бензина, поэтому сравнивать только цену литра некорректно.

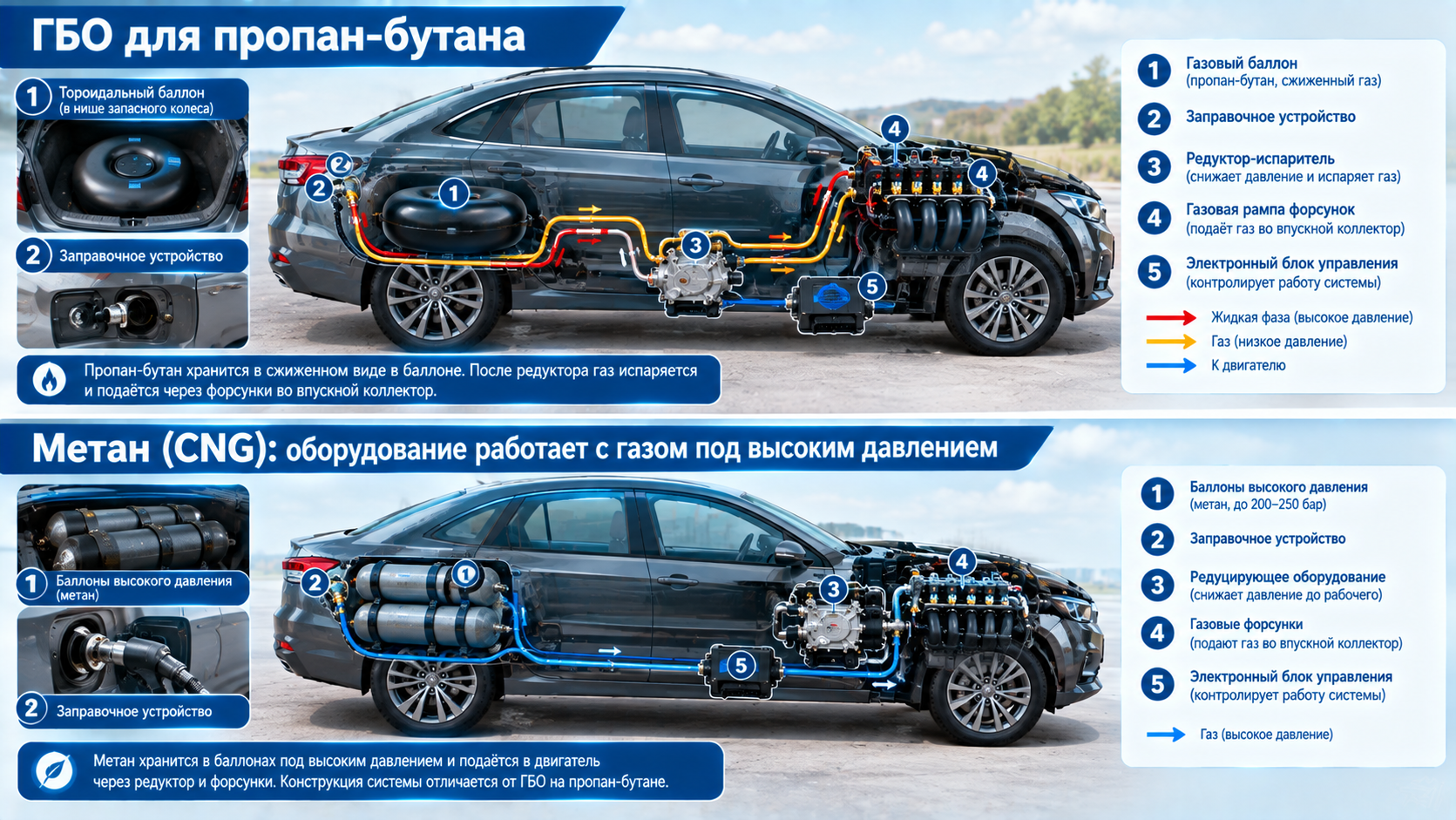

Пропан-бутан или метан: что отличается
Пропан-бутан
Автомобильный пропан-бутан — это смесь углеводородов, которая хранится в баллоне преимущественно в сжиженном состоянии.
Основные особенности:
- достаточно компактные баллоны;
- широкая распространённость соответствующих заправок;
- возможность установки тороидального баллона вместо запасного колеса;
- сравнительно простая интеграция с распространёнными бензиновыми двигателями.
При этом объёмный расход газа обычно выше, чем расход бензина, поэтому экономику необходимо считать по стоимости фактически израсходованного топлива.
Метан
Метан хранится в виде сжатого газа. Для него требуются баллоны и оборудование, рассчитанные на высокое давление.
Особенности КПГ:
- более тяжёлые и габаритные баллоны;
- повышенные требования к размещению и креплению;
- меньшая сеть заправочных станций по сравнению с бензином и пропан-бутаном;
- иной состав и характеристики газовой системы.
Поэтому выбор между СУГ и КПГ зависит не только от стоимости топлива, но и от доступности заправок, конструкции автомобиля и условий эксплуатации.
А водород?
Водород не следует относить к обычным вариантам переоборудования автомобиля с помощью традиционного ГБО.
Водородные автомобили требуют специализированной топливной системы, баллонов, арматуры и соответствующей силовой установки. Поэтому установка обычного комплекта ГБО для пропан-бутана или метана не превращает автомобиль в водородный.
Как выбрать комплект ГБО
Оборудование необходимо подбирать не по принципу «чем новее поколение, тем лучше», а с учётом конкретного двигателя.
В современных системах встречаются:
- электронное управление;
- газовые форсунки;
- отдельный ЭБУ;
- работа с распределённым впрыском;
- специальные решения для непосредственного впрыска;
- системы для СУГ и КПГ с различающейся архитектурой.
Термины «четвёртое», «пятое» и «шестое поколение» широко используются на рынке, но сами по себе они не являются достаточной характеристикой комплекта. У разных производителей под одним названием могут скрываться разные технические решения.
Поэтому при выборе важнее проверить:
- совместимость с конкретным двигателем;
- сертификацию компонентов;
- производительность форсунок и редуктора;
- возможности ЭБУ;
- качество монтажа;
- наличие запчастей;
- возможность квалифицированной настройки;
- требования производителя оборудования к обслуживанию.
Особенности установки ГБО
Монтаж газового оборудования — не просто установка нескольких деталей под капотом.
1. Диагностика автомобиля
Перед переоборудованием необходимо убедиться, что двигатель и штатная топливная система исправны.
Не стоит устанавливать ГБО на автомобиль с уже существующими проблемами по зажиганию, смеси, компрессии, охлаждению или электронике. Газовое оборудование не устраняет неисправности бензинового двигателя и в некоторых случаях может сделать их проявления более заметными.

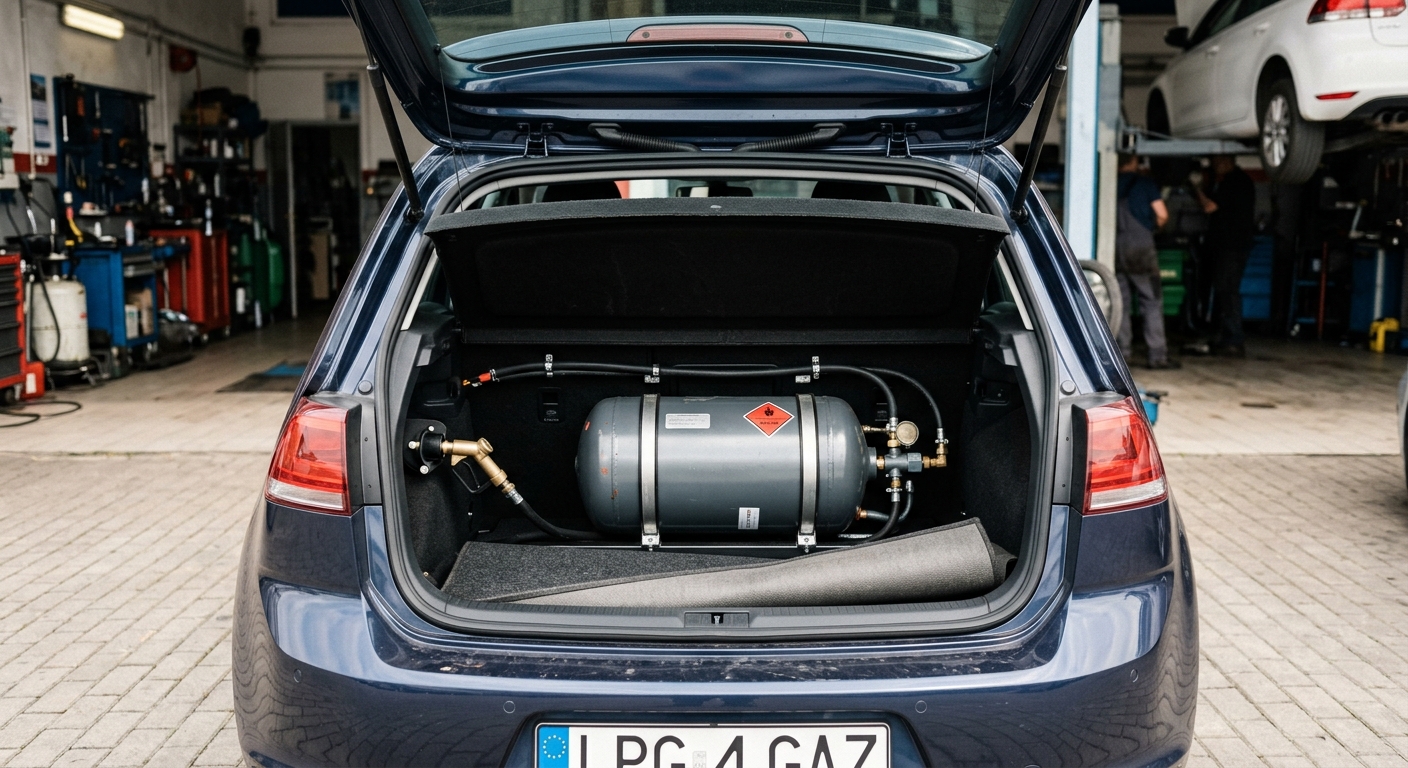

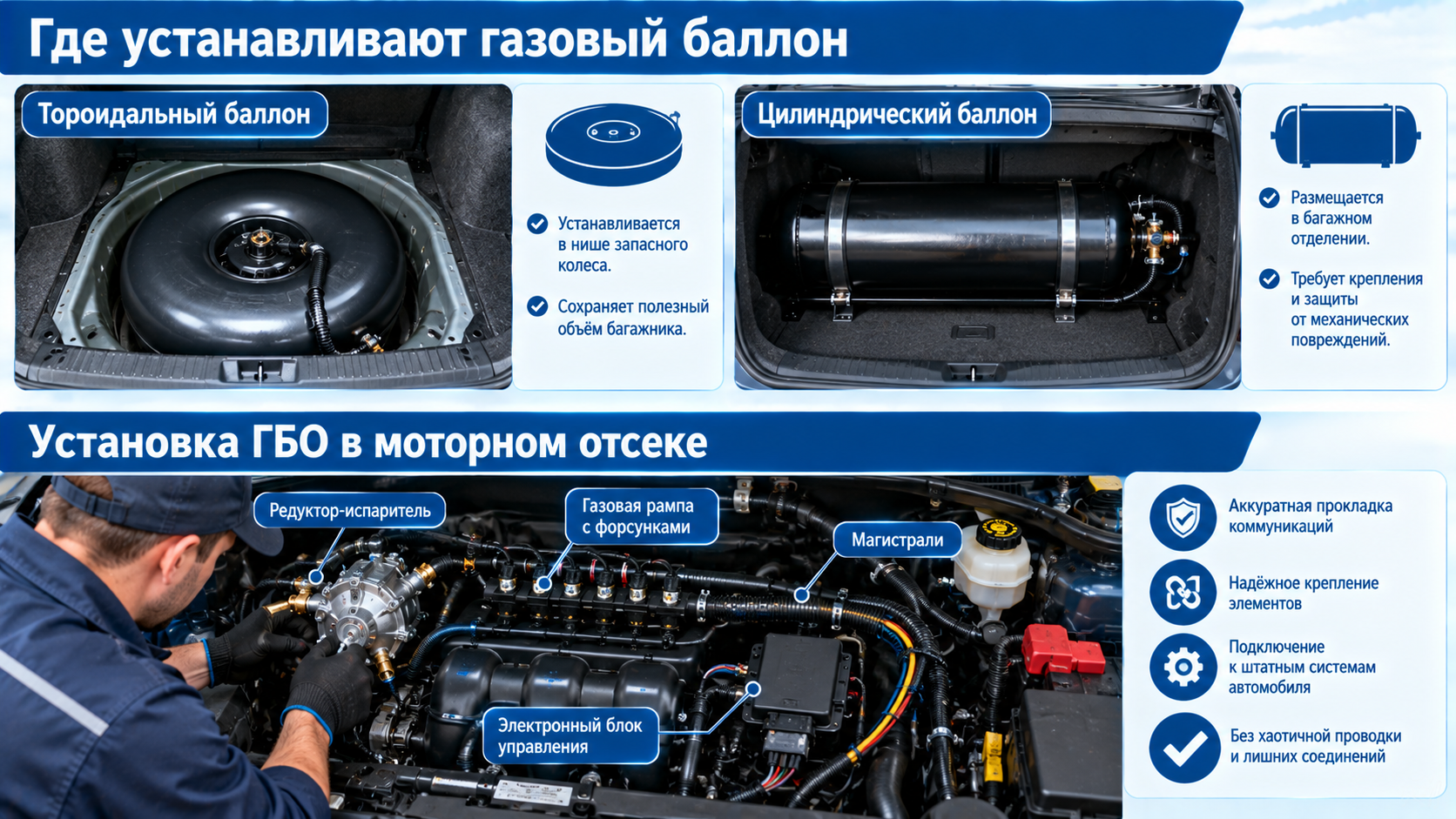

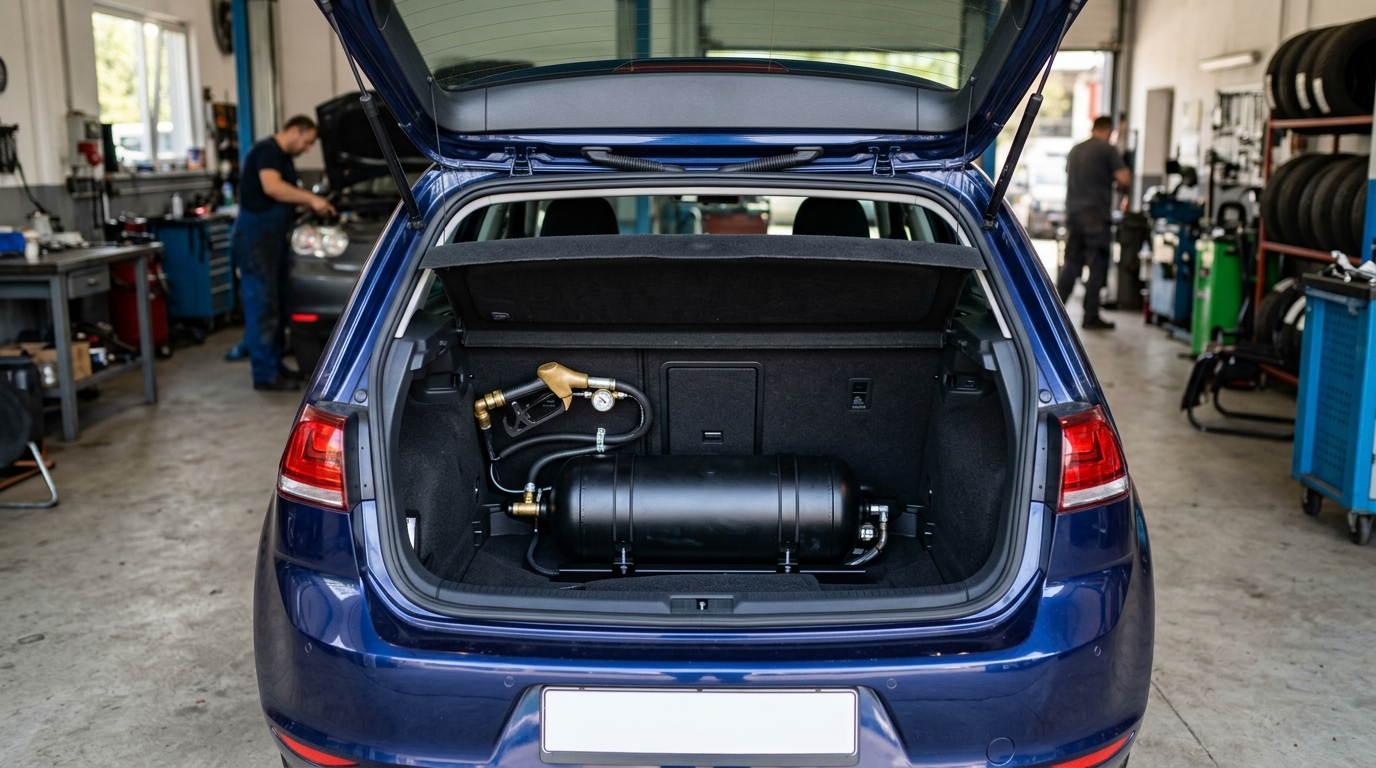

2. Выбор места для баллона
Баллон должен быть установлен в предусмотренном и безопасном месте и надёжно закреплён.
При выборе места учитывают:
- конструкцию кузова;
- требования к креплению;
- защиту от механических повреждений;
- доступность элементов системы;
- влияние на багажник;
- возможность проведения обслуживания и осмотра.
3. Установка редуктора
Для СУГ редуктор-испаритель обычно устанавливают в моторном отсеке. Его подключают к соответствующим контурам автомобиля и газовой магистрали.
Место установки выбирают так, чтобы обеспечить нормальную работу устройства и исключить контакт с опасными источниками нагрева или движущимися деталями.
4. Монтаж форсунок
Газовые форсунки устанавливают с учётом конструкции впускного коллектора и особенностей двигателя.
Длина и расположение газовых каналов имеют значение для равномерности подачи топлива и качества настройки.
5. Прокладка газовых магистралей
Трубопроводы должны быть защищены от ударов, трения, перегрева и других внешних воздействий.
Особенно важно правильно закреплять магистрали и не допускать их контакта с элементами подвески, выпускной системой и другими потенциально опасными зонами.
6. Электрические подключения
ЭБУ ГБО подключается к электрической системе автомобиля и получает необходимые сигналы от штатных компонентов.
Некачественные соединения и неправильная прокладка проводов могут стать причиной нестабильной работы оборудования и электрических неисправностей.
7. Настройка
После монтажа систему необходимо откалибровать.
Настройка включает подбор параметров подачи газа в различных режимах работы двигателя. На современных автомобилях важно контролировать не только работу на холостом ходу, но и поведение двигателя при частичной и полной нагрузке.
8. Проверка герметичности
После монтажа обязательно проверяют соединения и газовую систему на отсутствие утечек.
При эксплуатации автомобиля также необходимо следить за состоянием оборудования, креплений, трубопроводов и баллона.
Почему качество монтажа важнее цены комплекта
Даже дорогое оборудование может работать плохо при неправильной установке.
Типичные последствия некачественного монтажа:
- утечки газа;
- нестабильная работа двигателя;
- ошибки по составу смеси;
- повышенный расход;
- провалы при ускорении;
- проблемы с переключением между видами топлива;
- повреждение проводки;
- неправильное размещение магистралей или компонентов.
Поэтому экономить исключительно на установочных работах не стоит. Важнее найти сервис, который умеет работать именно с конкретным типом двигателя и использует оборудование, соответствующее требованиям применяемых технических регламентов.
Оформление ГБО в России
Установка ГБО, которой автомобиль не был оснащён изготовителем, относится к изменениям конструкции транспортного средства. Для неё предусмотрена процедура предварительной оценки возможности переоборудования, последующей проверки безопасности и внесения сведений в регистрационные документы. Актуальные требования к газобаллонным системам установлены, в частности, ТР ТС 018/2011.
Основная последовательность действий
1. Предварительная техническая экспертиза.До монтажа необходимо определить, возможно ли безопасно внести соответствующие изменения в конструкцию конкретного автомобиля. Такая работа выполняется уполномоченной испытательной лабораторией.
2. Получение разрешения на внесение изменений.После положительного заключения выполняется предусмотренная процедура согласования с Госавтоинспекцией.
3. Установка оборудования.ГБО устанавливается специализированной организацией с соблюдением требований к компонентам, их размещению, креплению и герметичности.
4. Проверка автомобиля после переоборудования.Проводится оценка безопасности выполненных изменений и оформляются необходимые документы.
5. Технический осмотр.При проверке газобаллонного автомобиля контролируются соответствие системы требованиям, герметичность и состояние компонентов, а также сроки периодического освидетельствования баллонов.
6. Получение свидетельства о соответствии.После положительной проверки оформляется свидетельство о соответствии транспортного средства с внесёнными изменениями требованиям безопасности.
7. Внесение изменений в регистрационные документы.Сведения о переоборудовании должны быть отражены в документах на автомобиль.
Таким образом, просто установить баллон и начать ездить недостаточно: необходимо завершить предусмотренную процедуру оформления.
Документы на газовый баллон и периодические испытания
Для газобаллонного оборудования важны не только документы на комплект, но и документы на сам баллон.
Периодические испытания проводятся в установленном порядке, а срок зависит от требований к конкретному баллону и сведений, указанных в его паспорте. Использовать баллон с истёкшим сроком периодического освидетельствования нельзя.
При эксплуатации также недопустимы нарушения крепления компонентов и утечки газа из элементов системы или мест соединений.
Нужно ли обслуживать ГБО
После установки работа с оборудованием не заканчивается.
Необходимо периодически проверять:
- герметичность системы;
- состояние баллона;
- крепления компонентов;
- газовые магистрали;
- фильтры;
- редуктор;
- форсунки;
- электрические соединения;
- параметры работы двигателя.
Периодичность обслуживания зависит от конструкции конкретной системы и рекомендаций её производителя.
Особенно важно не откладывать диагностику при появлении запаха газа, нестабильной работе двигателя, необычном шуме редуктора, проблемах с переключением топлива или повреждении газовых магистралей.
При подозрении на утечку эксплуатацию автомобиля необходимо прекратить до выяснения причины.
ГБО и гарантия на автомобиль
Установка нештатного оборудования может повлиять на условия гарантии производителя, особенно если неисправность связана с переоборудованными узлами или его установкой.
Поэтому на гарантийном автомобиле стоит заранее изучить условия производителя и дилера. Если производитель предлагает заводскую газовую модификацию, её конструктивная и документальная интеграция может отличаться от установки стороннего комплекта.
Что происходит с динамикой и расходом
После перехода на газ характеристики автомобиля могут измениться.
На результат влияют:
- тип газа;
- настройки системы;
- состояние двигателя;
- состав смеси;
- алгоритмы работы ЭБУ;
- режим движения;
- температура;
- качество топлива.
Нельзя заранее обещать конкретный процент снижения расхода или потери мощности для любого автомобиля.
Гораздо правильнее оценивать автомобиль по фактическим данным после корректной настройки оборудования.
Влияет ли ГБО на ресурс двигателя
Само наличие газового оборудования не означает автоматического сокращения ресурса двигателя.
Однако работа двигателя на газе предъявляет определённые требования к настройке системы. Особенно важны правильный состав смеси, температура работы, состояние системы зажигания и соответствие оборудования конкретному двигателю.
Неправильная настройка способна привести к проблемам, поэтому утверждение «газ обязательно убивает двигатель» столь же некорректно, как и обещание, что ГБО никак не влияет на техническое состояние мотора.
Что проверить перед установкой ГБО
Перед заключением договора на переоборудование стоит проверить:
- состояние двигателя;
- систему зажигания;
- отсутствие ошибок по двигателю;
- состояние бензиновой системы;
- возможность установки подходящего комплекта;
- место для безопасного размещения баллона;
- документы на оборудование;
- возможность официального оформления;
- квалификацию установочного центра;
- стоимость последующего обслуживания;
- наличие запчастей и расходных материалов.
Отдельно стоит заранее рассчитать окупаемость, учитывая не только стоимость газа, но и расход топлива на нём, стоимость оборудования, монтажа, оформления и обслуживания.
Часто задаваемые вопросы
Можно ли поставить ГБО на автомобиль с непосредственным впрыском?
Да, для многих таких двигателей существуют специализированные решения. Но оборудование и алгоритм его работы отличаются от систем для обычного распределённого впрыска, поэтому комплект необходимо подбирать по конкретному двигателю.
Можно ли установить ГБО на турбированный двигатель?
Во многих случаях да. Турбокомпрессор сам по себе не является запретом, однако оборудование должно соответствовать двигателю, а настройка должна учитывать работу под нагрузкой и наддувом.
Что выгоднее — метан или пропан-бутан?
Однозначного ответа нет. Нужно учитывать цену топлива, расход, стоимость установки, массу и размеры баллонов, а также доступность заправок на маршрутах владельца.
Можно ли самостоятельно установить ГБО?
Самостоятельный монтаж газовой системы не стоит рассматривать как обычный ремонт автомобиля. Помимо технических рисков, установка должна соответствовать требованиям безопасности и процедуре оформления изменений конструкции.
Нужно ли регистрировать установленное ГБО?
Если оборудование не предусмотрено изготовителем автомобиля и установка является изменением конструкции, её необходимо оформить в установленном порядке. Установка ГБО прямо относится к изменениям конструкции, подлежащим соответствующей процедуре.
Можно ли заменить баллон на другой?
Замена баллона также требует соблюдения требований к газобаллонному оборудованию и оформления соответствующих документов. Простая установка баллона другого типа или объёма без проверки допустимости такого изменения может создать проблемы при техническом осмотре и регистрации.
Заключение
Установка ГБО может быть оправданной для автомобиля с большим годовым пробегом, особенно если на маршрутах владельца доступно подходящее газовое топливо. Но экономия начинается не с покупки оборудования, а с расчёта будущих расходов и оценки технического состояния машины.
Главное условие безопасной эксплуатации — правильно подобранное оборудование, качественный монтаж, корректная настройка, регулярное обслуживание и официальное оформление изменений конструкции.
Не стоит выбирать комплект только по цене или ориентироваться исключительно на название «поколения». Гораздо важнее совместимость системы с конкретным двигателем, качество компонентов, квалификация установочного центра и возможность дальнейшего обслуживания.
