Проверка вакуумного усилителя тормозов: 4 простых теста
Вакуумный усилитель тормозов (ВУТ) помогает водителю нажимать на педаль с меньшим усилием и эффективно замедлять автомобиль. Если усилитель теряет герметичность или выходит из строя, педаль может стать жёсткой, торможение — менее эффективным, а двигатель — работать нестабильно на холостом ходу.
Проверить вакуумный усилитель можно самостоятельно, не снимая его с автомобиля. Для этого предусмотрено несколько простых тестов, которые помогают выявить неисправности диафрагмы, обратного клапана и вакуумного шланга. Однако результаты таких проверок не всегда позволяют точно определить причину поломки, поэтому при сомнениях следует обратиться в автосервис.
Как работает вакуумный усилитель тормозов
Вакуумный усилитель — это устройство, которое использует разницу давлений для уменьшения усилия, необходимого для нажатия на тормозную педаль. Он устанавливается между педальным механизмом и главным тормозным цилиндром (ГТЦ).

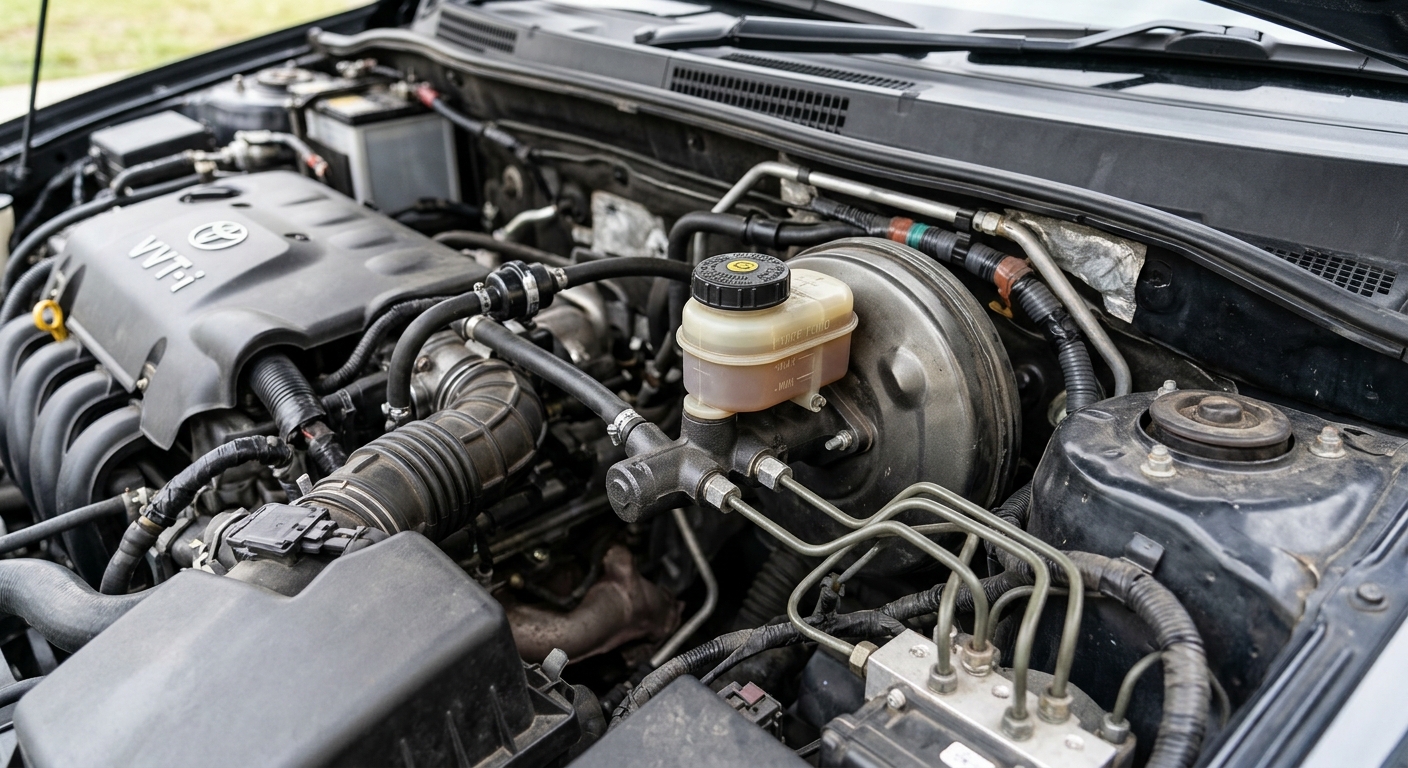

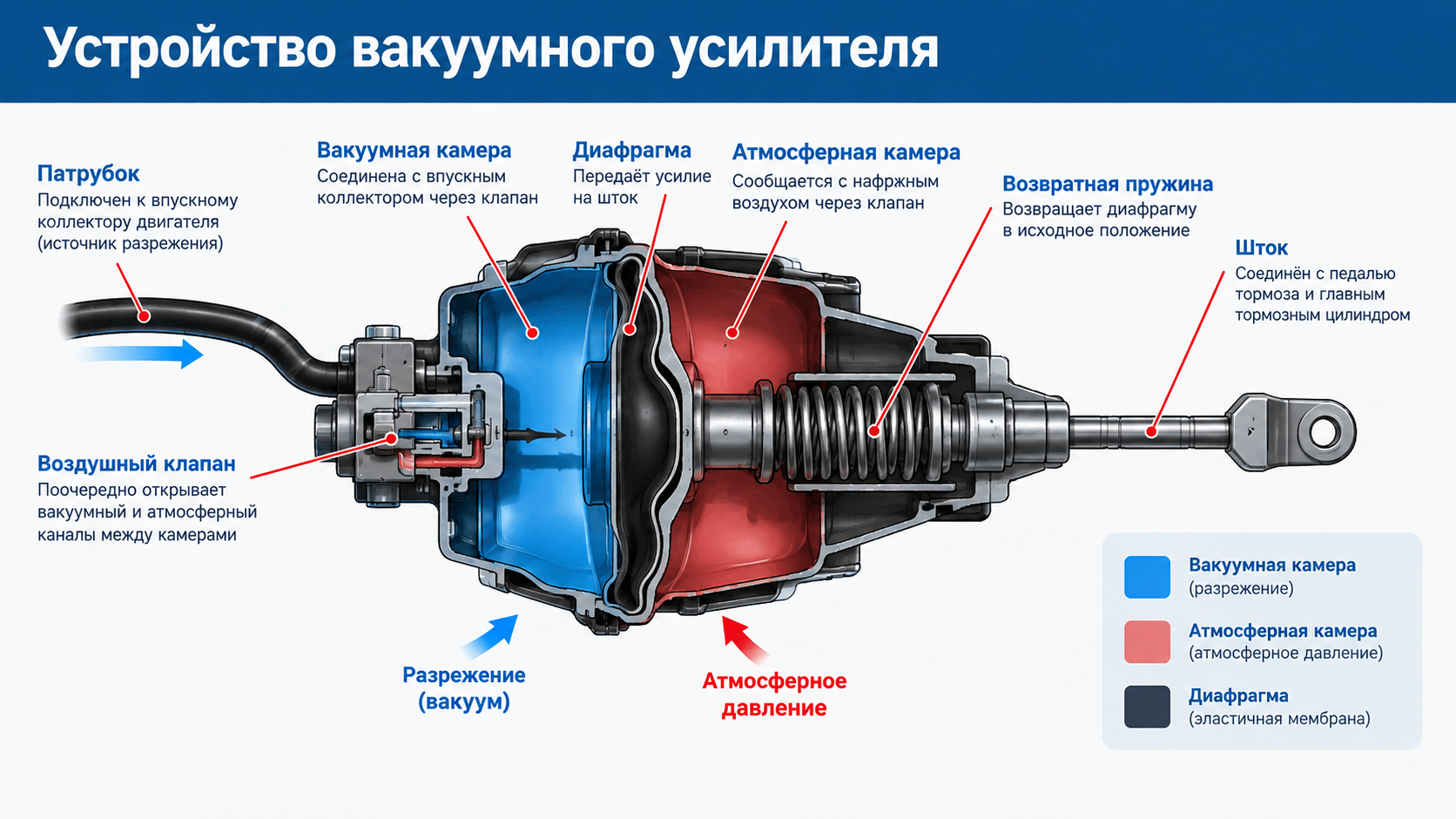

Основные элементы ВУТ:
- Корпус — герметичная металлическая конструкция, внутри которой расположены рабочие камеры.
- Диафрагма — гибкая мембрана, разделяющая камеры и передающая усилие.
- Воздушный клапан — управляет поступлением атмосферного воздуха и сообщением камер с источником разрежения.
- Шток и толкатель — передают усилие от педали к главному тормозному цилиндру.
- Возвратная пружина — возвращает механизм в исходное положение после отпускания педали.
- Вакуумный шланг и обратный клапан — обеспечивают подачу разрежения и препятствуют обратному поступлению воздуха.
В зависимости от конструкции автомобиля разрежение создаётся во впускном коллекторе бензинового двигателя или с помощью отдельного вакуумного насоса. Насос также применяется на некоторых дизельных и современных бензиновых двигателях.
Принцип действия ВУТ
Работа классического вакуумного усилителя состоит из нескольких этапов:
- Педаль отпущена. Вакуумная камера и атмосферная камера находятся в состоянии, предусмотренном конструкцией усилителя, обычно с близким давлением. Усилие на главный тормозной цилиндр не передаётся.
- Водитель нажимает на педаль. Клапанный механизм перекрывает канал разрежения для одной из камер и открывает доступ атмосферного воздуха в другую.
- Возникает разница давлений. Она воздействует на диафрагму, создавая дополнительное усилие на штоке главного тормозного цилиндра.
- Водитель отпускает педаль. Атмосферный канал закрывается, камеры снова сообщаются с источником разрежения, а пружина возвращает механизм в исходное положение.
Благодаря этому водитель может создавать необходимое давление в тормозной системе с меньшим физическим усилием.
Когда нужно проверять вакуумный усилитель тормозов
Проверка ВУТ необходима при появлении признаков, которые могут указывать на потерю герметичности или неисправность клапанного механизма.

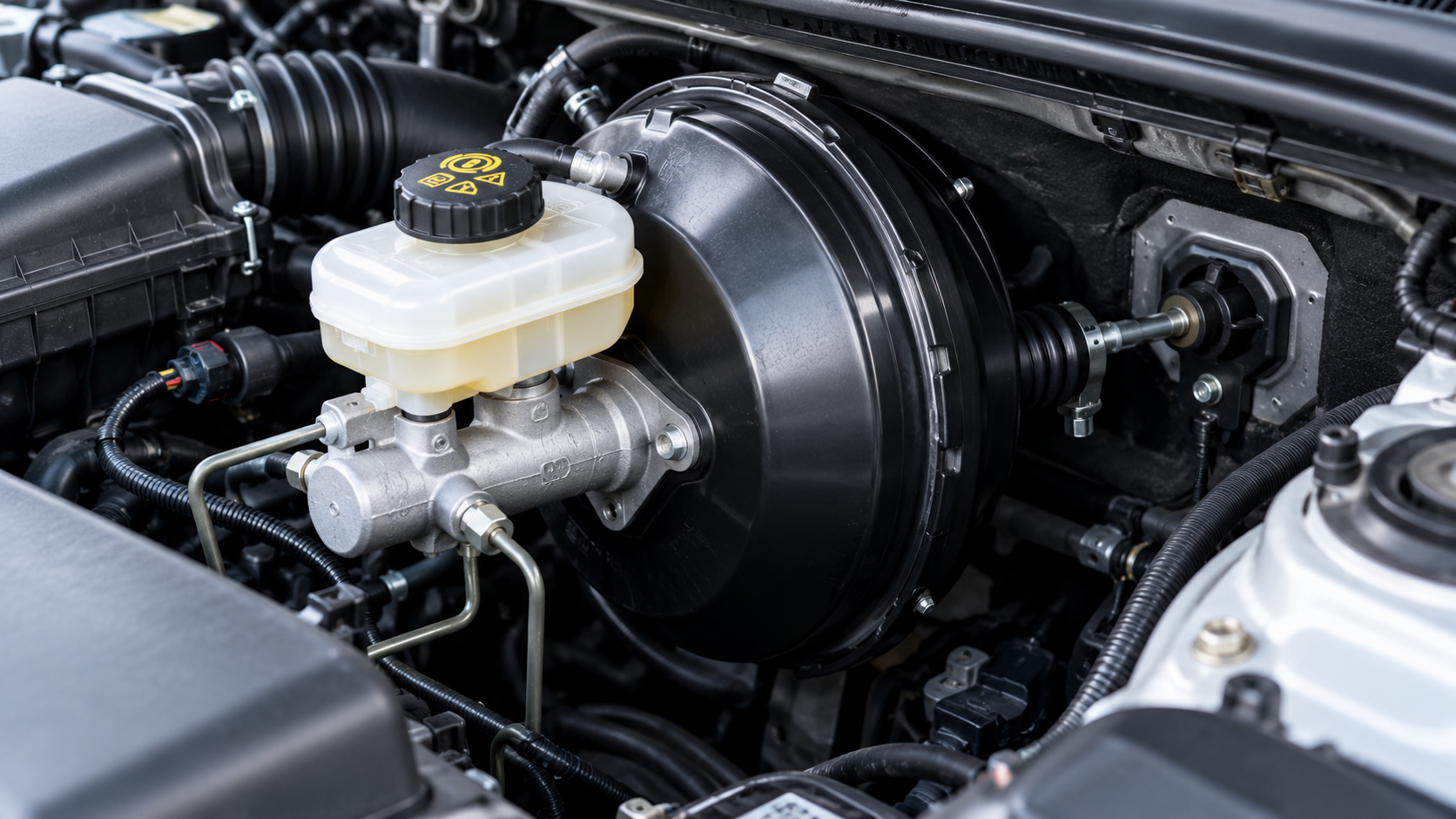

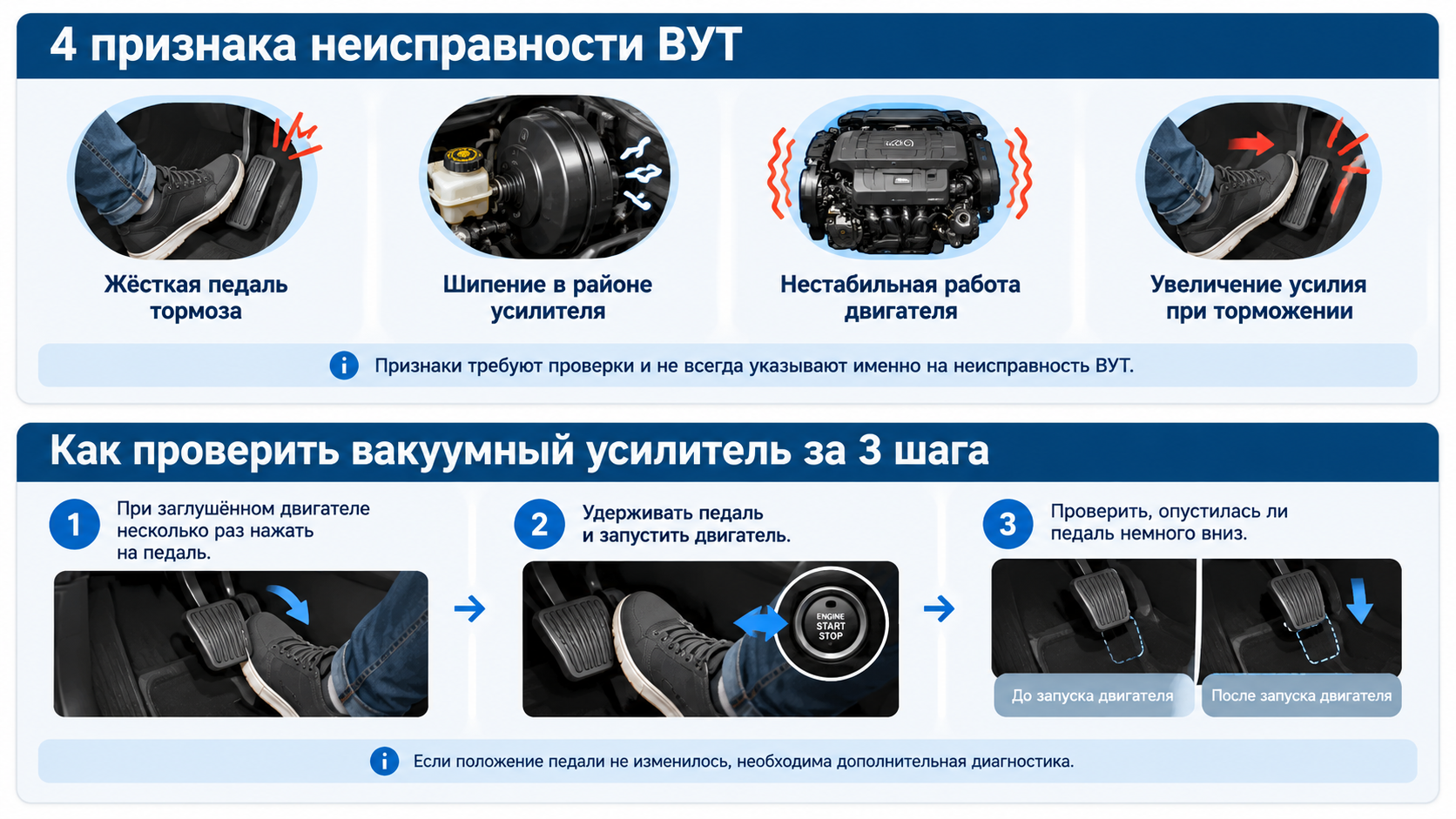

Основные симптомы неисправности
- Педаль стала жёсткой. Для замедления автомобиля приходится прикладывать заметно больше усилий.
- Увеличилось усилие при торможении. Автомобиль замедляется хуже при привычном нажатии на педаль.
- Двигатель работает нестабильно. При нажатии на тормоз могут изменяться обороты, появляться перебои или свист из-за подсоса воздуха.
- Слышно шипение. Оно может возникать при повреждении диафрагмы, клапана, шланга или уплотнений.
- Тормоза не полностью растормаживаются. Если колёса продолжают притормаживать после отпускания педали, возможны проблемы с регулировкой штока, главным тормозным цилиндром или другими элементами тормозной системы.
Каждый из этих симптомов может быть связан и с другими неисправностями. Например, нестабильная работа двигателя не всегда означает поломку усилителя, а неполное растормаживание колёс может иметь гидравлические или механические причины.
Важно: если педаль резко стала жёсткой, тормозной путь увеличился или автомобиль продолжает тормозить после отпускания педали, не продолжайте движение. Остановитесь в безопасном месте и организуйте доставку автомобиля в сервис.
4 простых теста для проверки вакуумного усилителя тормозов
Перед проверкой поставьте автомобиль на ровную площадку, включите стояночный тормоз и установите коробку передач в положение парковки или нейтрали в соответствии с инструкцией производителя. Убедитесь, что рядом нет людей и препятствий.
Не отсоединяйте шланги на работающем двигателе и не пережимайте их пассатижами: так можно повредить шланг и получить некорректный результат. Если для проверки требуется доступ к вакуумному контуру, двигатель должен быть заглушён, а соединения — восстановлены до запуска.
Тест № 1. Проверка реакции двигателя на утечку вакуума
Повреждённый шланг, негерметичные соединения или неисправная диафрагма могут пропускать воздух во впускную систему. На бензиновом двигателе это иногда вызывает изменение оборотов и нестабильную работу.
Порядок проверки:
- Осмотрите вакуумный шланг, соединения и обратный клапан на наличие трещин, повреждений и ослабленных хомутов.
- Проверьте, нет ли характерного шипения в районе усилителя и его соединений.
- При необходимости проведите профессиональную проверку герметичности вакуумной системы подходящим оборудованием.
- Если обнаружены повреждения шланга или негерметичные соединения, устраните неисправность и повторите проверку.
Изменение оборотов двигателя при нажатии на педаль может указывать на утечку воздуха, но само по себе не подтверждает неисправность ВУТ. На результат влияют конструкция двигателя, система управления и состояние других узлов.
Не заглушайте штуцеры случайными предметами и не пережимайте вакуумные магистрали на работающем моторе ради проверки.
Тест № 2. Проверка запаса разрежения
Этот тест позволяет оценить, сохраняется ли усиление после остановки двигателя.
- Запустите двигатель и дайте ему поработать на холостом ходу около одной-двух минут.
- Заглушите двигатель.
- Несколько раз плавно нажмите на педаль тормоза, оценивая изменение её хода и усилия.
При исправной системе первые нажатия обычно сопровождаются работой усилителя, а по мере расходования запаса разрежения педаль становится жёстче.
Если усиление отсутствует уже при первом нажатии после остановки двигателя, проверьте вакуумный шланг, обратный клапан и сам усилитель. Однако результат зависит от конструкции автомобиля и условий проверки.
Тест № 3. Проверка усиления при запуске двигателя
Это один из наиболее распространённых способов предварительной диагностики ВУТ.
- Заглушите двигатель.
- Несколько раз нажмите на педаль тормоза, пока она не станет заметно жёстче. Обычно достаточно трёх-пяти нажатий, но количество зависит от автомобиля.
- Удерживайте педаль нажатой с умеренным постоянным усилием.
- Запустите двигатель, не отпуская педаль.
Результат: если усилитель исправен и в системе создаётся достаточное разрежение, педаль обычно немного опускается под ногой. Это свидетельствует о появлении дополнительного усилия со стороны ВУТ.
Если положение педали не меняется, возможны неисправность усилителя, утечка вакуума или недостаточная производительность источника разрежения. На автомобилях с электрическим или отдельным вакуумным насосом следует учитывать особенности работы системы.
Тест № 4. Проверка герметичности после остановки двигателя
Этот тест помогает оценить, сохраняется ли запас разрежения в усилителе.
- Запустите двигатель и дайте системе создать рабочее разрежение.
- Нажмите на педаль тормоза с умеренным усилием и удерживайте её в одном положении.
- Заглушите двигатель, продолжая удерживать педаль.
- Наблюдайте за её положением в течение примерно 30 секунд.
Если педаль не меняет положения заметным образом, это согласуется с нормальной работой системы, но не гарантирует её полной исправности. Если педаль перемещается, необходимо проверить усилитель, обратный клапан, шланги и другие элементы системы.
Не следует считать возвращение педали в исходное положение единственным признаком неисправности: результат зависит от конструкции и характера дефекта. При неоднозначных результатах нужна дополнительная диагностика.
Как проверить обратный клапан вакуумного усилителя
Обратный клапан препятствует поступлению воздуха в усилитель в обратном направлении и помогает сохранять запас разрежения после остановки двигателя.
Если клапан повреждён, усилитель может работать нестабильно даже при отсутствии видимых трещин на шланге.
Для предварительной проверки:
- Заглушите двигатель и дайте системе остыть, если это необходимо.
- Осмотрите клапан и соединения на наличие повреждений.
- Снимите клапан только в том случае, если это допускает руководство по ремонту конкретного автомобиля.
- Проверьте направление прохождения воздуха способом, предусмотренным производителем, либо воспользуйтесь ручным вакуумным насосом с манометром.
- Сравните полученный результат с техническими требованиями для конкретной модели.
Проверка резиновой грушей может дать ориентировочное представление о работе клапана, но не заменяет проверку с измерением разрежения. После диагностики клапан необходимо правильно установить, а соединения — герметично закрепить.
Если клапан не держит разрежение или пропускает воздух в запрещённом направлении, его следует заменить на подходящий по каталогу аналог.
Что делать, если вакуумный усилитель неисправен
Дальнейшие действия зависят от обнаруженной причины.
Если повреждён вакуумный шланг
Треснувший или потерявший герметичность шланг необходимо заменить деталью, рассчитанной на работу в вакуумной системе. Обычный шланг неподходящего назначения использовать нельзя. Также следует проверить хомуты, штуцеры и обратный клапан.
Если неисправен обратный клапан
Клапан заменяют, если проверка подтвердила, что он не выполняет свою функцию. После установки нужно убедиться в герметичности соединений и нормальной работе усилителя.
Если повреждены диафрагма, корпус или клапанный механизм
В зависимости от конструкции автомобиля производитель может предусматривать замену усилителя в сборе. Возможность ремонта определяется руководством по ремонту и доступностью разрешённых ремонтных комплектов.
Не стоит разбирать герметичный усилитель без необходимого опыта: внутри находится пружинный механизм, а ошибки при сборке могут привести к отказу тормозной системы.
Регулировка и замена вакуумного усилителя
Не каждому неисправному усилителю требуется регулировка. Длина штока, зазоры и свободный ход педали должны соответствовать значениям, установленным производителем для конкретной модели автомобиля.
Неправильная регулировка может привести к неполному растормаживанию колёс, перегреву тормозов, увеличению хода педали или снижению эффективности торможения. Поэтому изменять длину штока без измерений и технической документации не рекомендуется.
При замене усилителя обычно требуется выполнить следующие операции:
- Подготовить автомобиль и обеспечить безопасный доступ к узлу.
- Снять вакуумный шланг и необходимые элементы, следуя руководству по ремонту.
- Освободить крепления усилителя и отсоединить его от педального механизма.
- Установить подходящую новую деталь и проверить положение штока.
- Собрать узел, проверить герметичность и работоспособность тормозной системы.
На некоторых автомобилях для доступа к усилителю необходимо отсоединять главный тормозной цилиндр. Если гидравлические магистрали вскрываются, может потребоваться удаление воздуха из тормозной системы по процедуре производителя. Если магистрали остаются подключёнными, нельзя допускать их перегиба или натяжения.
После ремонта обязательно проверяют работу тормозов, герметичность соединений и отсутствие подклинивания колёс. Если для этого требуется специальное оборудование или регулировка, работу следует поручить автосервису.

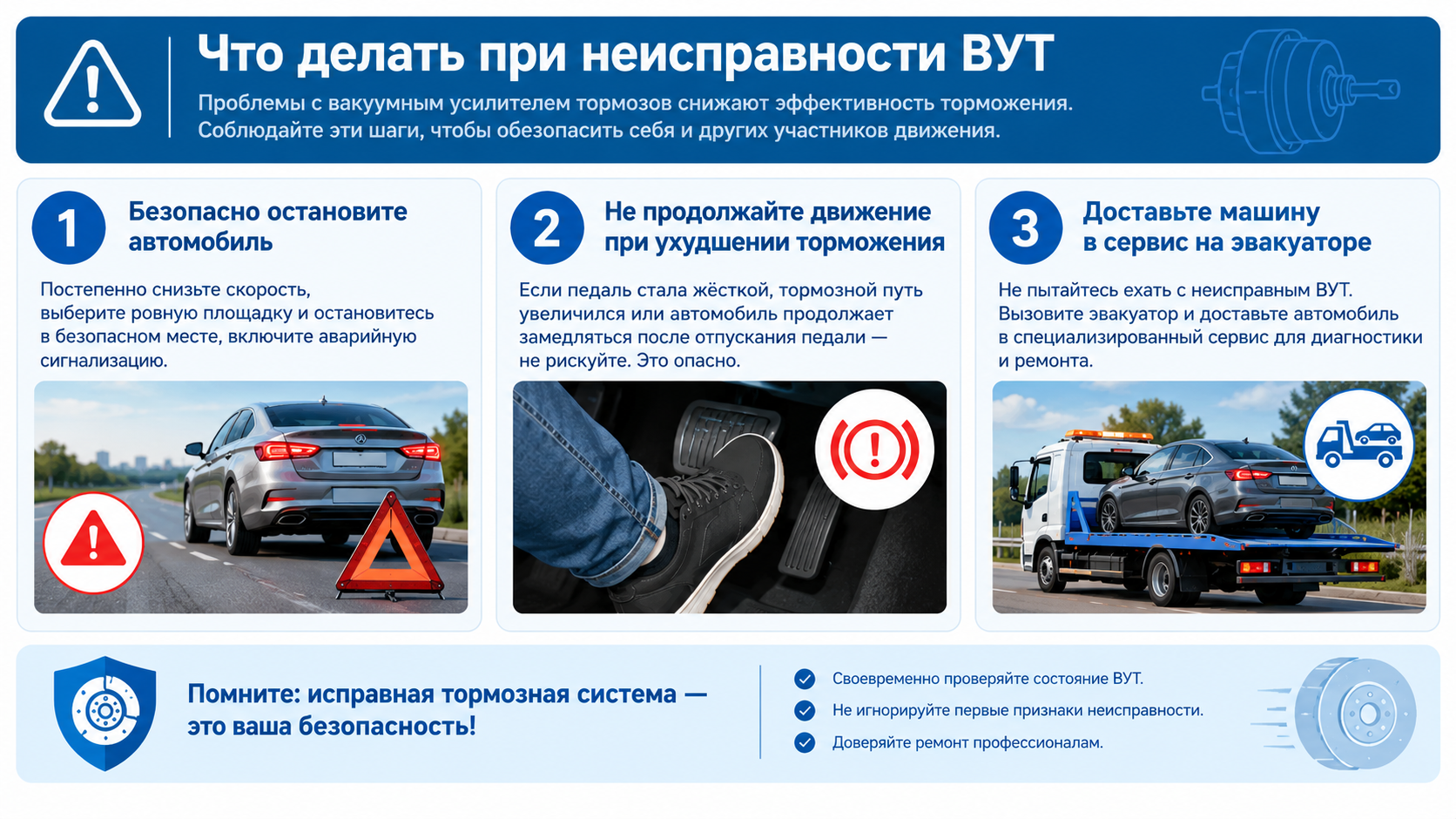

Можно ли ездить с неисправным вакуумным усилителем
Эксплуатировать автомобиль с подозрением на неисправность ВУТ небезопасно. Даже если гидравлическая часть тормозной системы сохраняет работоспособность, водителю может потребоваться значительно больше усилий для нажатия на педаль. В экстренной ситуации это увеличивает риск аварии.
Если усилитель перестал работать, не пытайтесь компенсировать неисправность более сильным нажатием на педаль и не рассчитывайте на стояночный тормоз как на полноценную замену рабочей тормозной системы. При заметном ухудшении торможения остановитесь безопасным способом и вызовите эвакуатор.
Заключение
Проверка вакуумного усилителя тормозов состоит из нескольких простых тестов: оценки запаса разрежения, реакции педали при запуске двигателя, сохранения разрежения после остановки и поиска возможных утечек. Эти процедуры помогают выявить подозрительные симптомы без демонтажа узла.
При этом ни один тест по отдельности не гарантирует точного диагноза. Причиной жёсткой педали, нестабильной работы двигателя или неполного растормаживания могут быть и другие неисправности. Если результаты проверки вызывают сомнения, лучше провести профессиональную диагностику и восстановить исправность тормозной системы до дальнейшей эксплуатации автомобиля.
