Поршневой палец: функции, правила выбора и монтажа
Что такое поршневой палец
Поршневой палец — это цилиндрический металлический элемент, который соединяет поршень с шатуном и обеспечивает их шарнирное взаимодействие в процессе работы двигателя.
Он представляет собой полый или цельный стержень, изготовленный из высокопрочной стали с последующей термообработкой (закалка, цементация, шлифовка). Такая технология обеспечивает высокую износостойкость и прочность при минимальном весе.
Основные функции:
- передача усилия от поршня к шатуну;
- обеспечение подвижного соединения;
- снижение трения и распределение нагрузки.
Конструкция поршневого пальца
Несмотря на простоту формы, поршневой палец работает в крайне сложных условиях — при высоких нагрузках, температуре и переменных усилиях.
Основные требования к детали:
- высокая прочность;
- минимальный вес;
- устойчивость к износу;
- точная геометрия.
Варианты конструкции:
- Полый цилиндр — самый распространённый тип;
- С переменной толщиной стенок — облегчённая конструкция с усилением в центре;
- Сплошной палец — применяется реже, в высоконагруженных узлах.

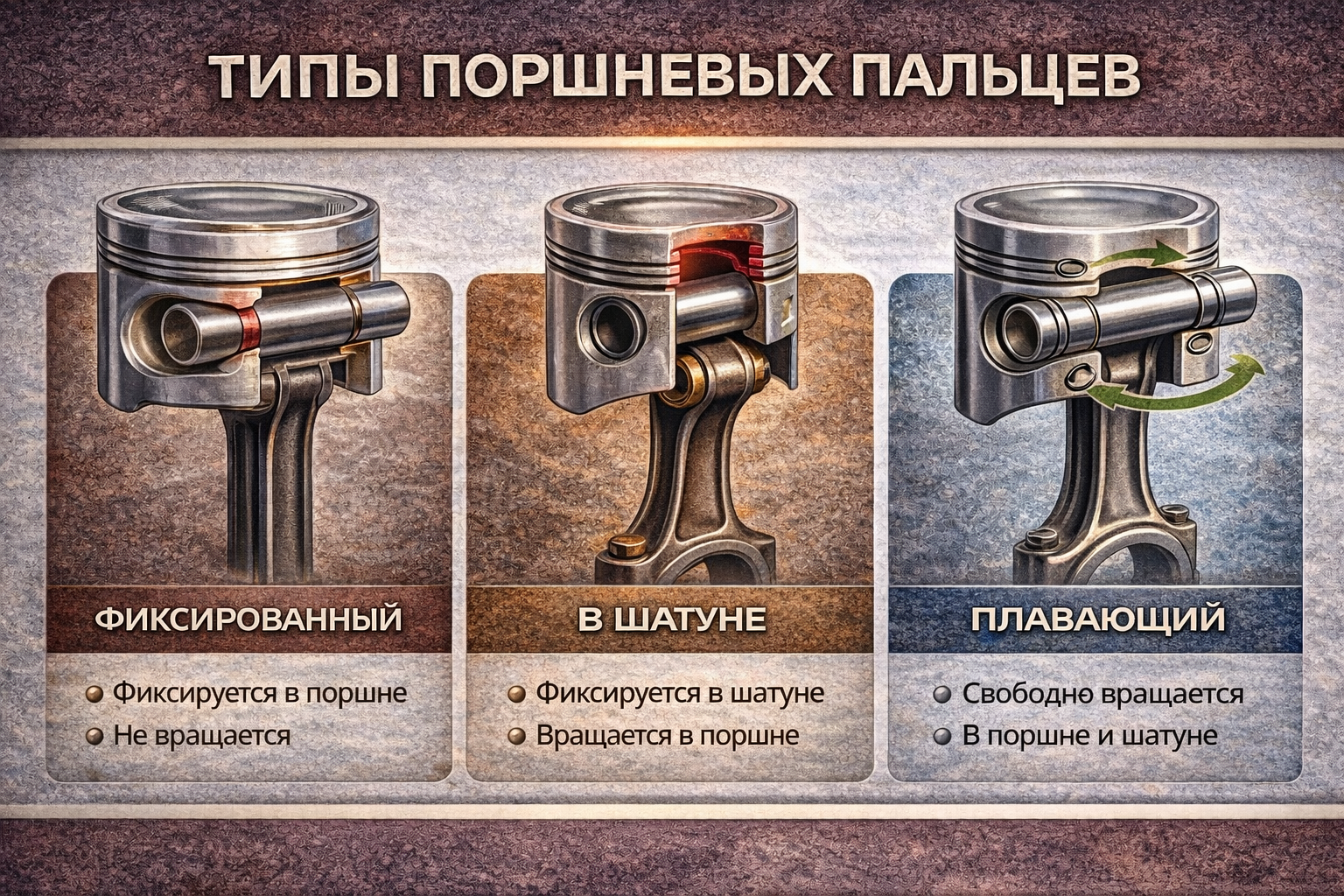

Способы крепления:
- фиксированный в поршне;
- фиксированный в шатуне;
- плавающий (наиболее распространённый) — свободно вращается в обоих соединениях.
Плавающий тип снижает локальный износ и равномерно распределяет нагрузку.
Особенности смазки
Смазка поршневого пальца осуществляется:
- разбрызгиванием моторного масла;
- через каналы в шатуне;
- через отверстия в поршне.
Из-за ограниченного доступа масла узел часто работает в режиме полужидкостного трения, что повышает риск износа.
Задиры на поршневых пальцах: причины и последствия
Основные причины:
- недостаточный зазор;
- перегрев двигателя;
- плохая смазка;
- несоосность шатуна;
- использование некачественного масла.
Как проявляются:
- появление металлического стука;
- снижение компрессии;
- ухудшение динамики;
- перегрев двигателя.
Задиры — это результат «сухого трения», при котором металл начинает разрушаться.
Подбор поршневого пальца
Правильный подбор — критически важный этап ремонта двигателя.
На что обратить внимание:
- Размер (диаметр)
Используются номинальные и ремонтные размеры (обычно с шагом ~0,004 мм). - Совместимость с поршнем и шатуном
Все элементы должны соответствовать друг другу по классу и группе. - Материал и производитель
Предпочтение стоит отдавать оригинальным или проверенным аналогам. - Комплектность
Желательно приобретать наборы со стопорными кольцами.
⚠️ Важно: попытки восстановления старого пальца часто приводят к повторной поломке.
Когда требуется замена
Основные признаки:
- стук в двигателе;
- падение компрессии;
- потеря мощности;
- нестабильная работа мотора.
При сильном износе заменяют не только палец, но и:
- втулку шатуна;
- поршень;
- поршневые кольца.
Правила монтажа поршневого пальца
Установка фиксированного пальца:
- шатун нагревается до ~240 °C;
- палец запрессовывается с высокой точностью;
- после остывания соединение становится неподвижным.
Установка плавающего пальца:
- используется моторное масло для смазки;
- палец устанавливается вручную или с минимальным усилием;
- фиксируется стопорными кольцами.
Важные моменты:
- использовать только новые стопорные кольца;
- соблюдать направление их установки;
- контролировать зазоры;
- работать быстро при нагреве деталей.
Распространённые ошибки при установке
- неправильный подбор размера;
- повторное использование стопорных колец;
- установка без смазки;
- несоблюдение температурного режима;
- перекос шатуна.
Эти ошибки могут привести к быстрому выходу двигателя из строя.
Мнения автовладельцев
1. Износ из-за холодных запусков
Многие отмечают, что быстрые разгоны на холодном двигателе ускоряют износ пальца.
2. Важность качественного масла
Недостаточная смазка — одна из ключевых причин появления задиров.
3. Восстановление — риск
Большинство опытных водителей не рекомендуют восстанавливать пальцы — надежнее заменить на новые.
4. Плавающий палец — оптимальное решение
Обеспечивает равномерный износ и лучшую долговечность.
Заключение
Поршневой палец — небольшой, но критически важный элемент двигателя. Его правильный подбор и установка напрямую влияют на ресурс ДВС и стабильность работы автомобиля.
Чтобы избежать дорогостоящего ремонта:
- используйте качественные комплектующие;
- соблюдайте технологию установки;
- не игнорируйте признаки износа.
