Почему не горят стоп-сигналы в автомобиле и что с этим делать
Если стоп-сигналы не загораются при нажатии на педаль тормоза, неисправность может находиться как в самом фонаре, так и значительно раньше по электрической цепи.

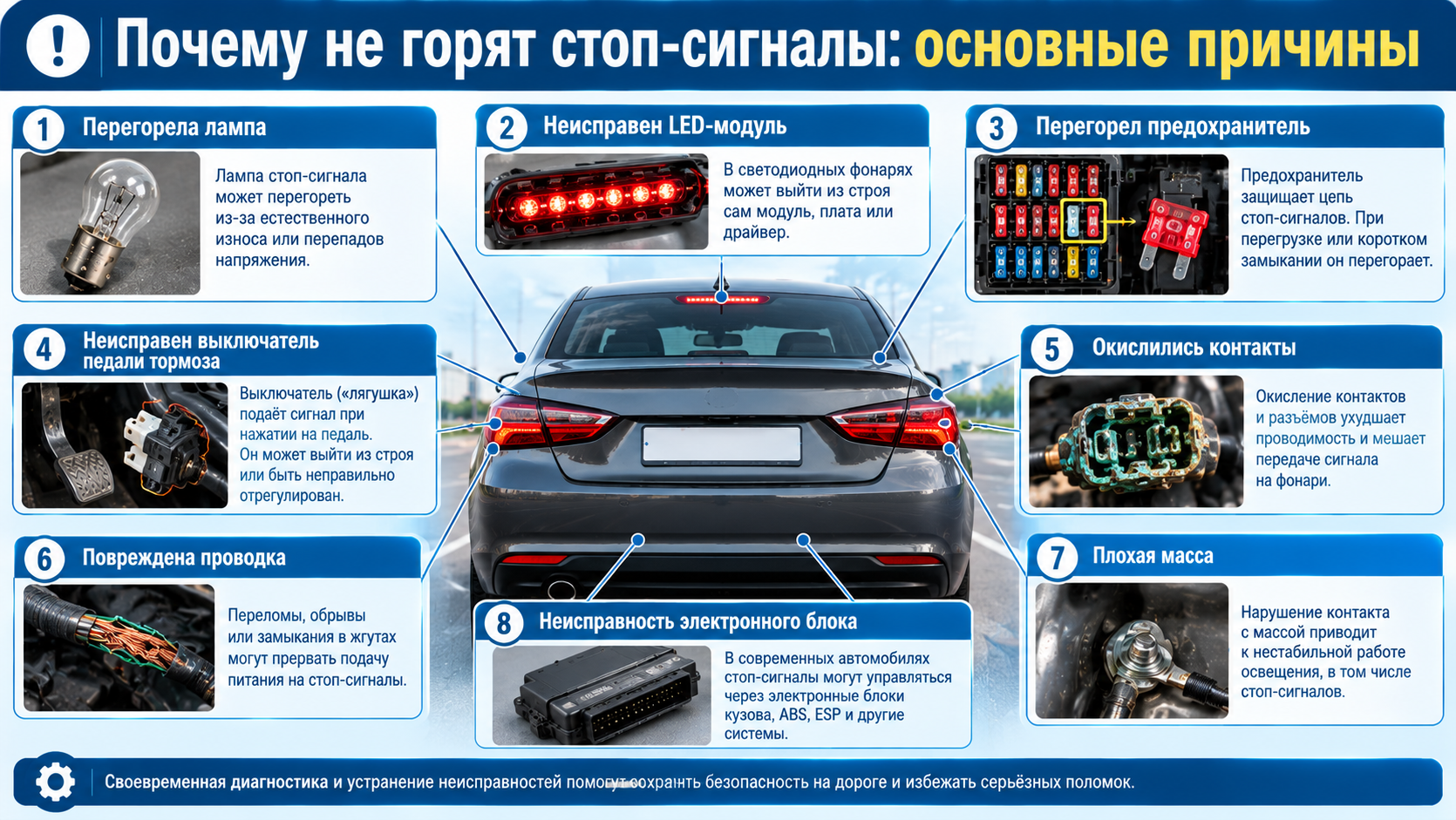

Наиболее распространённые причины:
- перегорела одна или несколько ламп;
- неисправен светодиодный модуль;
- перегорел предохранитель;
- окислились контакты патрона или разъёма;
- повреждена плата заднего фонаря;
- неисправен выключатель стоп-сигналов на педали тормоза;
- выключатель неправильно установлен или отрегулирован;
- повреждена проводка;
- нарушен контакт с массой;
- окислились разъёмы;
- неисправен электронный блок управления;
- возникла проблема в цепи, которая управляется через электронный модуль кузова.
При этом характер неисправности помогает определить направление поиска.
Если не работает только один стоп-сигнал, чаще всего нужно начинать с соответствующей лампы, светодиодного модуля, патрона, платы и контактов.
Если не работают сразу все стоп-сигналы, вероятнее проблема находится в общей части цепи: предохранителе, выключателе педали, питании, проводке или электронном управлении.
Если не работает дополнительный верхний стоп-сигнал, а основные фонари исправны, необходимо учитывать особенности конкретной электрической схемы автомобиля.

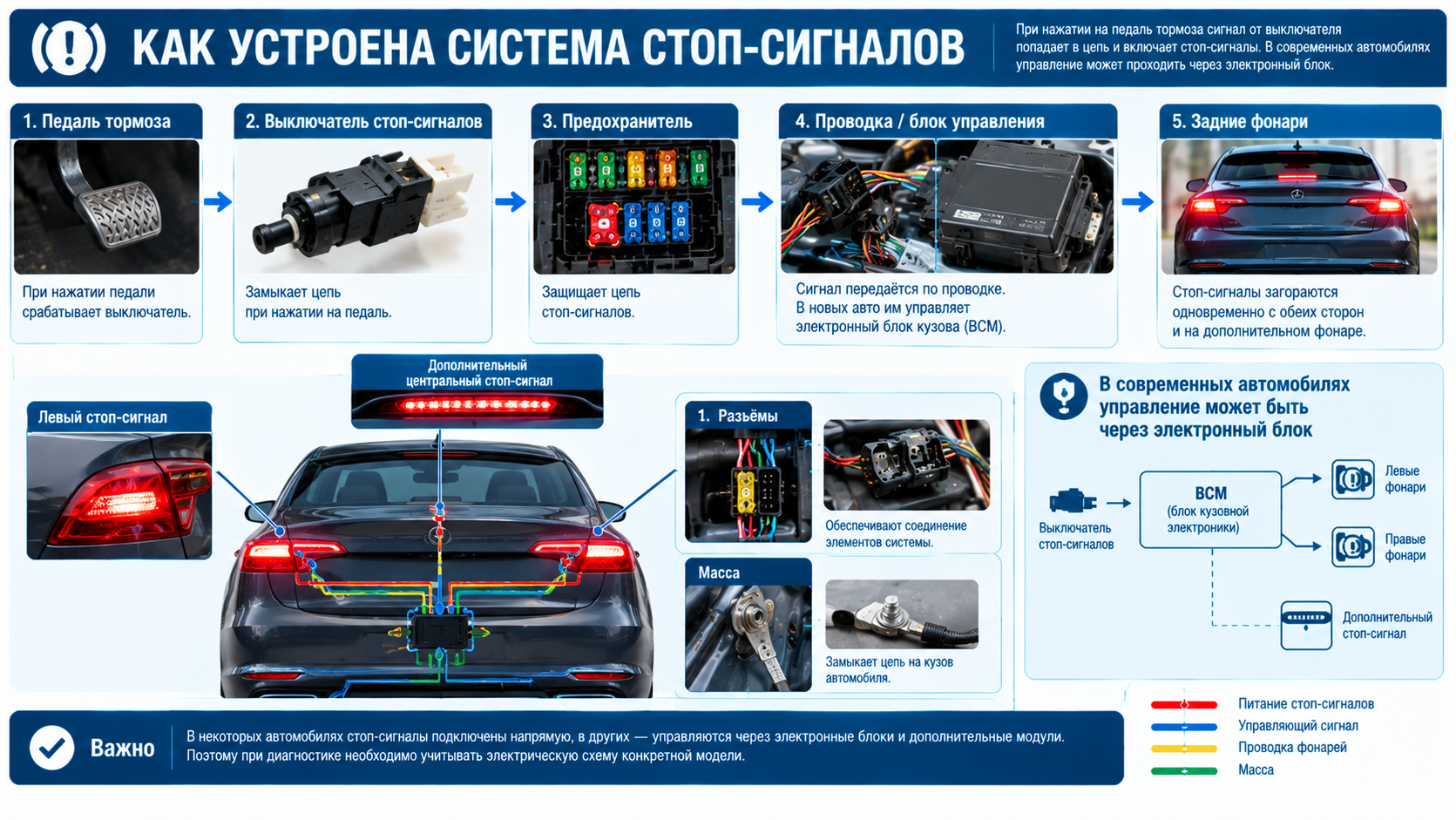

Как устроена система стоп-сигналов
В простейшем варианте система состоит из нескольких основных элементов:
- задних фонарей;
- источников света — ламп или светодиодных модулей;
- проводки;
- разъёмов и контактов;
- предохранителя;
- выключателя стоп-сигналов;
- соединения с массой.
В современных автомобилях схема может быть значительно сложнее. Сигнал от педали тормоза способен поступать в электронный блок, который управляет стоп-сигналами и одновременно передаёт информацию другим системам автомобиля.
Поэтому нельзя считать, что на каждом автомобиле стоп-сигналы подключены по одной простой схеме «педаль → лампа».
Как работает выключатель стоп-сигналов
На многих автомобилях возле педали тормоза установлен выключатель, который в быту часто называют «лягушкой».
При изменении положения педали меняется состояние выключателя. В зависимости от конструкции он может замыкать или размыкать соответствующую электрическую цепь.
В современных автомобилях выключатель нередко имеет несколько контактов и цепей. Поэтому его неисправность может влиять не только на стоп-сигналы, но и на другие системы автомобиля.

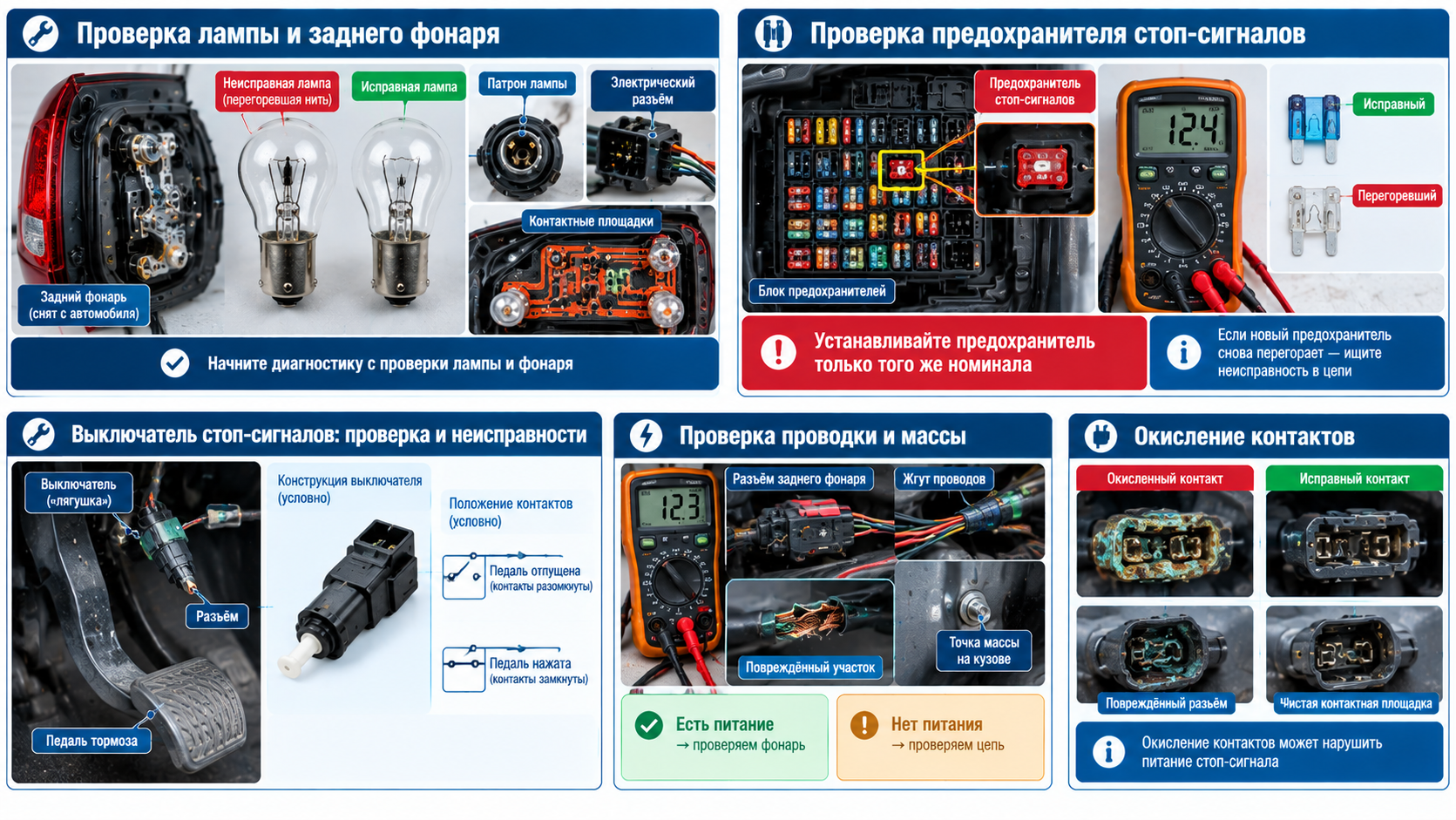

Что проверить в первую очередь
Перед разборкой фонаря или снятием обшивки проведите простую диагностику.
1. Проверьте все стоп-сигналы
Попросите помощника нажать педаль тормоза и посмотрите на заднюю часть автомобиля.
Можно также установить автомобиль так, чтобы отражение фонарей было видно в витрине или другой отражающей поверхности.
Определите:
- работают ли оба основных стоп-сигнала;
- работает ли верхний дополнительный сигнал;
- одинаково ли они светят;
- загорается ли индикатор неисправности на панели приборов.
Если не работает только один фонарь, поиск обычно начинают с него.
Если не работают все стоп-сигналы одновременно, необходимо проверить общие элементы цепи.
Перегорела лампа стоп-сигнала
Это одна из самых простых причин неисправности.
В автомобилях с обычными лампами источник света можно проверить визуально, но внешний вид не всегда позволяет точно определить исправность.
Наиболее надёжный способ — проверить лампу измерительным прибором либо установить заведомо исправную лампу соответствующего типа.
Как заменить лампу
Порядок зависит от конструкции автомобиля, но обычно выглядит следующим образом:
- выключить зажигание;
- открыть багажник;
- получить доступ к задней части фонаря;
- отсоединить разъём или снять патрон;
- извлечь неисправную лампу;
- установить лампу правильного типа и мощности;
- собрать фонарь;
- проверить работу стоп-сигнала.
Не следует устанавливать лампу с параметрами, отличающимися от предусмотренных производителем.
Если стоп-сигнал светодиодный
В современных фонарях источник света часто представляет собой светодиодный модуль.
В этом случае отдельной сменной лампы может не быть.
Причина неисправности может находиться:
- в светодиодном модуле;
- в плате;
- в драйвере;
- в разъёме;
- в проводке;
- в блоке управления.
Поэтому простой заменой лампы такую неисправность устранить не получится.
Перегорел предохранитель
Если одновременно перестали работать несколько стоп-сигналов, стоит проверить предохранитель соответствующей цепи.
Его расположение и назначение отличаются в зависимости от модели автомобиля.
Как проверить предохранитель
Сначала найдите в руководстве автомобиля схему блока предохранителей.
Затем:
- определите предохранитель цепи стоп-сигналов;
- извлеките его;
- осмотрите перемычку;
- при необходимости проверьте предохранитель мультиметром;
- замените его только на предохранитель с тем же номиналом;
- повторно проверьте стоп-сигналы.
Почему нельзя ставить более мощный предохранитель
Если вместо предусмотренного предохранителя установить элемент с большим номиналом, защита электрической цепи может работать неправильно.
При коротком замыкании это увеличивает риск повреждения проводки и других компонентов.
Если новый предохранитель снова быстро перегорает, это уже не самостоятельная неисправность предохранителя. Необходимо искать причину короткого замыкания или перегрузки.
Окислились контакты
Влага и загрязнение способны вызвать окисление контактов.
Особенно часто проблемы возникают:
- в разъёмах задних фонарей;
- в патронах ламп;
- на контактных площадках;
- в местах соединения проводов;
- в разъёмах, расположенных в багажнике.
При этом внешне контакт может выглядеть почти нормально.
Как проверить контакты
Осмотрите разъём и контактные площадки.
Тревожными признаками являются:
- зелёный или белый налёт;
- потемнение;
- следы нагрева;
- оплавление пластика;
- влага;
- ослабленный контакт.
Для очистки используйте средство, предназначенное для электрических контактов.
Не стоит без необходимости шлифовать тонкие контактные площадки грубым абразивом: можно снять защитное покрытие и ускорить последующее окисление.
Неисправен выключатель стоп-сигналов
Если лампы, предохранитель и фонари исправны, необходимо проверить выключатель на педали тормоза.
Основные признаки неисправности
На проблему с выключателем могут указывать:
- все стоп-сигналы одновременно перестали работать;
- стоп-сигналы загораются только при сильном нажатии на педаль;
- лампы горят постоянно;
- работа стоп-сигналов периодически пропадает;
- появились ошибки, связанные с педалью тормоза;
- другие системы автомобиля перестали корректно определять положение педали.
Однако одинаковые симптомы могут возникать и при повреждении проводки, поэтому сразу менять выключатель не стоит.
Неправильно отрегулирован выключатель
На некоторых автомобилях положение выключателя можно регулировать.
Если он установлен слишком далеко или слишком близко относительно педали, момент срабатывания может измениться.
В результате стоп-сигналы могут:
- включаться слишком поздно;
- включаться сразу после включения зажигания;
- оставаться включёнными;
- вообще не включаться.
Способ регулировки зависит от конструкции конкретного автомобиля.
Поэтому перед изменением положения выключателя необходимо изучить руководство по ремонту именно вашей модели.
Как проверить выключатель стоп-сигналов
Самый безопасный способ диагностики — использовать электрическую схему автомобиля и мультиметр.
Сначала необходимо определить:
- какие контакты являются входными;
- какие — выходными;
- какое напряжение должно присутствовать;
- как меняется состояние цепи при нажатии на педаль.
На современных автомобилях не стоит без понимания схемы просто соединять контакты разъёма между собой. Некоторые выключатели имеют несколько цепей, а сигнал может поступать в электронный блок управления.
Неправильное замыкание контактов способно привести к короткому замыканию или появлению дополнительных неисправностей.
Повреждена проводка
Если лампы и предохранители исправны, а сигнал до фонарей не доходит, следующим этапом становится проверка проводки.
Проблемы чаще возникают в местах, где жгуты подвергаются постоянному движению, воздействию влаги или механической нагрузке.
Особого внимания требуют:
- проводка в крышке багажника;
- места перехода жгута между кузовом и крышкой багажника;
- разъёмы задних фонарей;
- участки рядом с кузовными элементами;
- места предыдущего ремонта электрики.
Какие признаки указывают на повреждение проводки
Возможны:
- периодическое включение стоп-сигналов;
- работа при определённом положении крышки багажника;
- появление других проблем с задними фонарями;
- следы ремонта проводов;
- повреждение изоляции;
- окисление разъёмов.
Для поиска обрыва или короткого замыкания понадобится мультиметр и электрическая схема автомобиля.
Проблема с массой
Плохой контакт с массой способен вызвать самые разные неисправности освещения.
При этом симптомы могут быть необычными:
- фонарь светит тускло;
- несколько ламп работают некорректно;
- при включении одного источника света меняется работа другого;
- освещение периодически пропадает;
- появляется нагрев контактов.
Проверять необходимо не только сам провод массы, но и место его соединения с кузовом.
Если там присутствует коррозия, загрязнение или ослаблен крепёж, сопротивление контакта увеличивается.
Повреждена плата заднего фонаря
В некоторых фонарях лампы устанавливаются на отдельную контактную плату.
Со временем на ней могут появиться:
- трещины;
- перегоревшие дорожки;
- окисление;
- следы перегрева;
- повреждения пайки.
Такая неисправность может проявляться как периодический отказ одного из источников света.
Ремонт платы возможен не всегда. Если повреждение серьёзное или восстановление не обеспечивает надёжного контакта, рациональнее заменить соответствующий элемент.
Неисправен электронный блок
Современные автомобили могут управлять наружным освещением через электронные блоки кузова.
В зависимости от конструкции автомобиля в цепи могут участвовать:
- блок кузовной электроники;
- блок управления освещением;
- электронный модуль заднего фонаря;
- другие связанные системы.
В такой ситуации простой заменой лампы проблему решить невозможно.
Когда нужна компьютерная диагностика
Диагностический сканер особенно полезен, если одновременно появились:
- ошибки по педали тормоза;
- неисправности системы ABS;
- проблемы с электронным стояночным тормозом;
- сообщения о неисправности освещения;
- другие электронные ошибки.
Но наличие ошибки в памяти блока ещё не означает, что неисправен именно электронный блок. Сначала необходимо проверить питание, массу, проводку и входные сигналы.
Почему не горит только левый или правый стоп-сигнал
Если не работает только один из основных стоп-сигналов, предохранитель и выключатель педали обычно не являются первыми подозреваемыми.
Поиск стоит начинать с конкретной стороны:
- лампа или светодиодный модуль;
- патрон;
- разъём;
- контактные площадки;
- плата фонаря;
- проводка;
- масса.
Если одновременно перестали работать оба основных стоп-сигнала и верхний дополнительный, проверять нужно общую цепь.
Почему не горит дополнительный стоп-сигнал
Верхний стоп-сигнал может иметь отдельный жгут, разъём и особенности подключения.
Возможные причины:
- неисправен светодиодный модуль;
- перегорела часть светодиодов;
- повреждён разъём;
- оборван провод;
- нарушен контакт;
- неисправна плата или электронный модуль.
Если основные стоп-сигналы работают, а верхний не загорается, начинать диагностику следует именно с его цепи.
Что делать, если стоп-сигналы горят постоянно
Ситуация, когда стоп-сигналы не гаснут после отпускания педали, также требует диагностики.
Возможные причины:
- неисправен выключатель;
- выключатель неправильно установлен;
- повреждено крепление или упор педали;
- заклинил механизм;
- повреждена проводка;
- возникла неисправность электронного управления.
Постоянно горящие стоп-сигналы опасны тем, что они перестают выполнять свою основную функцию предупреждения о торможении.
Можно ли самостоятельно ремонтировать стоп-сигналы
Простые операции обычно доступны автовладельцу:
- замена обычной лампы;
- замена предохранителя;
- очистка доступных контактов;
- проверка разъёма;
- визуальный осмотр проводки;
- проверка некоторых цепей мультиметром.
Более сложная работа требуется при:
- повреждении жгута;
- неисправности электронного блока;
- ремонте платы;
- сложной диагностике CAN-сети;
- проблемах с несколькими электронными системами;
- отсутствии электрической схемы автомобиля.
Что понадобится для самостоятельной диагностики
Минимальный набор инструментов:
- инструкция или электрическая схема автомобиля;
- мультиметр;
- набор предохранителей соответствующего номинала;
- подходящая сменная лампа;
- средство для очистки электрических контактов;
- небольшой набор инструмента.
Контрольную лампу также можно использовать, если методика проверки соответствует электрической схеме автомобиля.
Пошаговый алгоритм диагностики
Если стоп-сигналы не работают, действуйте последовательно.
Шаг 1. Проверьте все стоп-сигналы
Определите, не работает один фонарь или вся система.
Шаг 2. Проверьте лампы
Для обычных ламп используйте визуальную проверку и, при необходимости, заведомо исправную лампу.
Шаг 3. Проверьте предохранитель
Используйте только предохранитель предусмотренного номинала.
Шаг 4. Осмотрите разъёмы
Проверьте наличие влаги, окисления, нагрева и повреждений.
Шаг 5. Проверьте выключатель педали
Оцените его механическое положение и электрическое состояние по схеме автомобиля.
Шаг 6. Проверьте питание и массу
При помощи мультиметра можно определить, доходит ли напряжение до нужного участка цепи.
Шаг 7. Проверьте проводку
Особенно внимательно осмотрите подвижные участки жгутов и места соединений.
Шаг 8. Проведите компьютерную диагностику
Она необходима, если конструкция автомобиля предусматривает электронное управление освещением и есть соответствующие ошибки.
Можно ли ехать, если не работают стоп-сигналы
Неисправные стоп-сигналы создают непосредственную угрозу безопасности: водитель следующего автомобиля может поздно заметить торможение.
Поэтому при обнаружении неисправности необходимо как можно скорее прекратить нормальную эксплуатацию автомобиля и устранить проблему.
Для России неисправность сигналов торможения относится к неисправностям внешних световых приборов, при которых эксплуатация автомобиля запрещается действующим перечнем неисправностей. Ответственность за управление автомобилем при наличии неисправности, при которой эксплуатация запрещена, предусмотрена частью 1 статьи 12.5 КоАП РФ — предупреждение или штраф 500 рублей.
Часто задаваемые вопросы
Почему не горят сразу все стоп-сигналы?
В первую очередь следует проверить предохранитель, выключатель педали тормоза, питание, массу и общую часть электрической цепи. На современных автомобилях также возможна неисправность электронного управления.
Почему не горит только один стоп-сигнал?
Чаще всего проблема находится в конкретном фонаре: лампе, светодиодном модуле, патроне, разъёме, плате, проводке или массе.
Может ли из-за предохранителя перестать работать один стоп-сигнал?
Зависит от электрической схемы автомобиля. В некоторых моделях несколько потребителей объединены одной цепью, а в других используются отдельные цепи. Поэтому необходимо ориентироваться на схему конкретного автомобиля.
Может ли неисправная «лягушка» повлиять на ABS?
На некоторых современных автомобилях сигнал от выключателя педали используется несколькими электронными системами. Поэтому его неисправность действительно может сопровождаться ошибками, связанными не только со стоп-сигналами. Однако конкретная взаимосвязь зависит от конструкции автомобиля.
Нужно ли сразу менять выключатель стоп-сигналов?
Нет. Сначала стоит проверить его положение, разъём, питание и электрическое состояние. Неисправность может находиться в проводке или другом элементе цепи.
Почему стоп-сигналы работают через раз?
Причиной может быть плохой контакт, окисление разъёма, повреждение проводки, трещина пайки, неисправный выключатель или электронный модуль.
Можно ли восстановить перегоревшую дорожку платы фонаря?
В некоторых случаях ремонт возможен, но его надёжность зависит от характера повреждения. Если плата сильно перегрета или повреждено несколько элементов, безопаснее заменить её или фонарь в сборе.
Почему после замены лампы стоп-сигнал снова не работает?
Если новая лампа быстро перестала работать, необходимо искать первопричину: плохой контакт, перенапряжение, повреждение патрона, проблемы с проводкой или неисправность самого фонаря.
Как предотвратить неисправности стоп-сигналов
Периодически проверяйте работу всех наружных световых приборов.
Особое внимание уделяйте:
- состоянию задних фонарей;
- герметичности корпусов;
- разъёмам;
- контактам;
- проводке в крышке багажника;
- состоянию массы;
- наличию влаги внутри фонарей.
После мойки или эксплуатации в сильную влажность полезно обращать внимание на появление запотевания и следов воды внутри фонарей.
Заключение
Если стоп-сигналы автомобиля перестали работать, не стоит сразу подозревать сложную электронику. Начинать диагностику нужно с простых и наиболее доступных элементов: ламп, предохранителя, разъёмов, контактов и выключателя педали тормоза.
Если неисправность не обнаружена, переходят к проверке питания, массы, проводки и электронных блоков. На современных автомобилях важно учитывать электрическую схему конкретной модели и не соединять провода наугад.
Главное — не откладывать ремонт. Стоп-сигналы предупреждают водителей сзади о торможении, поэтому их исправность напрямую связана с безопасностью движения.
