Обгонная муфта генератора
Интерес к обгонной муфте генератора у большинства владельцев автомобилей возникает после пробега 100–120 тысяч километров. Именно к этому моменту деталь начинает изнашиваться и может потребовать замены. Неисправная муфта негативно влияет на работу генератора, ременного привода и даже на ресурс коленчатого вала.
Чтобы избежать серьезных поломок и дорогостоящего ремонта, важно понимать, как работает обгонная муфта, какие виды существуют и по каким признакам определяется ее неисправность.
Что такое обгонная муфта генератора
Обгонная муфта генератора — это специальный механизм, установленный в шкиве генератора, который позволяет валу генератора и приводному ремню вращаться независимо друг от друга при определённых режимах работы двигателя.
Основная задача муфты — компенсировать разницу угловых скоростей между коленчатым валом и ротором генератора, снижая ударные нагрузки и вибрации в системе навесного оборудования.
Почему обгонная муфта появилась в конструкции автомобиля
На ранних моделях автомобилей генератор оснащался жестким шкивом, который напрямую соединялся с валом генератора. Такая конструкция имела ряд недостатков:
- резкие рывки при наборе и сбросе оборотов;
- повышенный износ приводного ремня;
- увеличенная нагрузка на натяжитель;
- вибрации и шум в моторном отсеке.
С развитием автомобилестроения двигатели стали мощнее, увеличилось количество потребителей электроэнергии (кондиционер, подогревы, усилители), а сам генератор стал тяжелее. Это привело к необходимости внедрения обгонной муфты, которая позволила увеличить ресурс ремня генератора с 30 000 до 90–100 000 км.

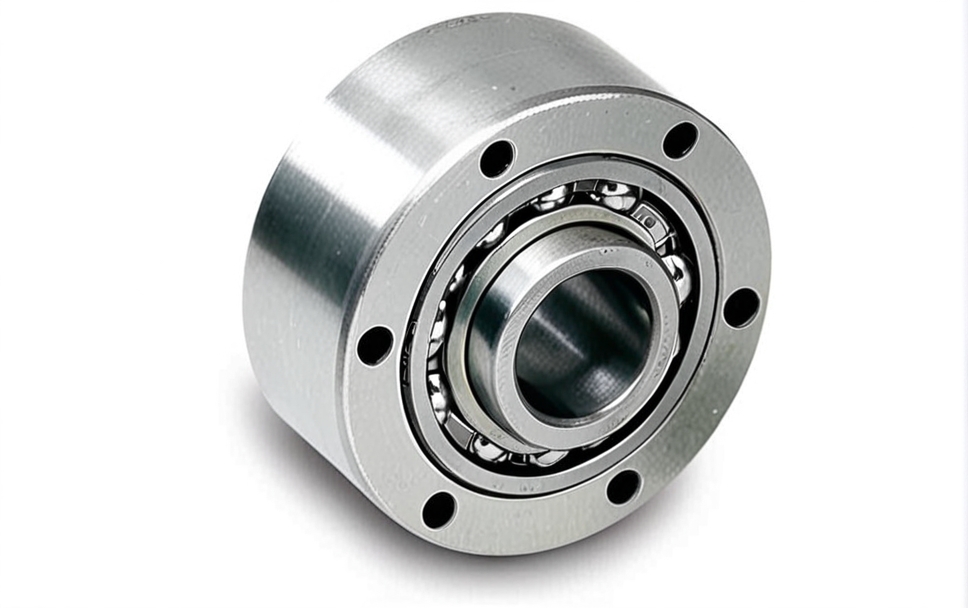

Устройство обгонной муфты генератора

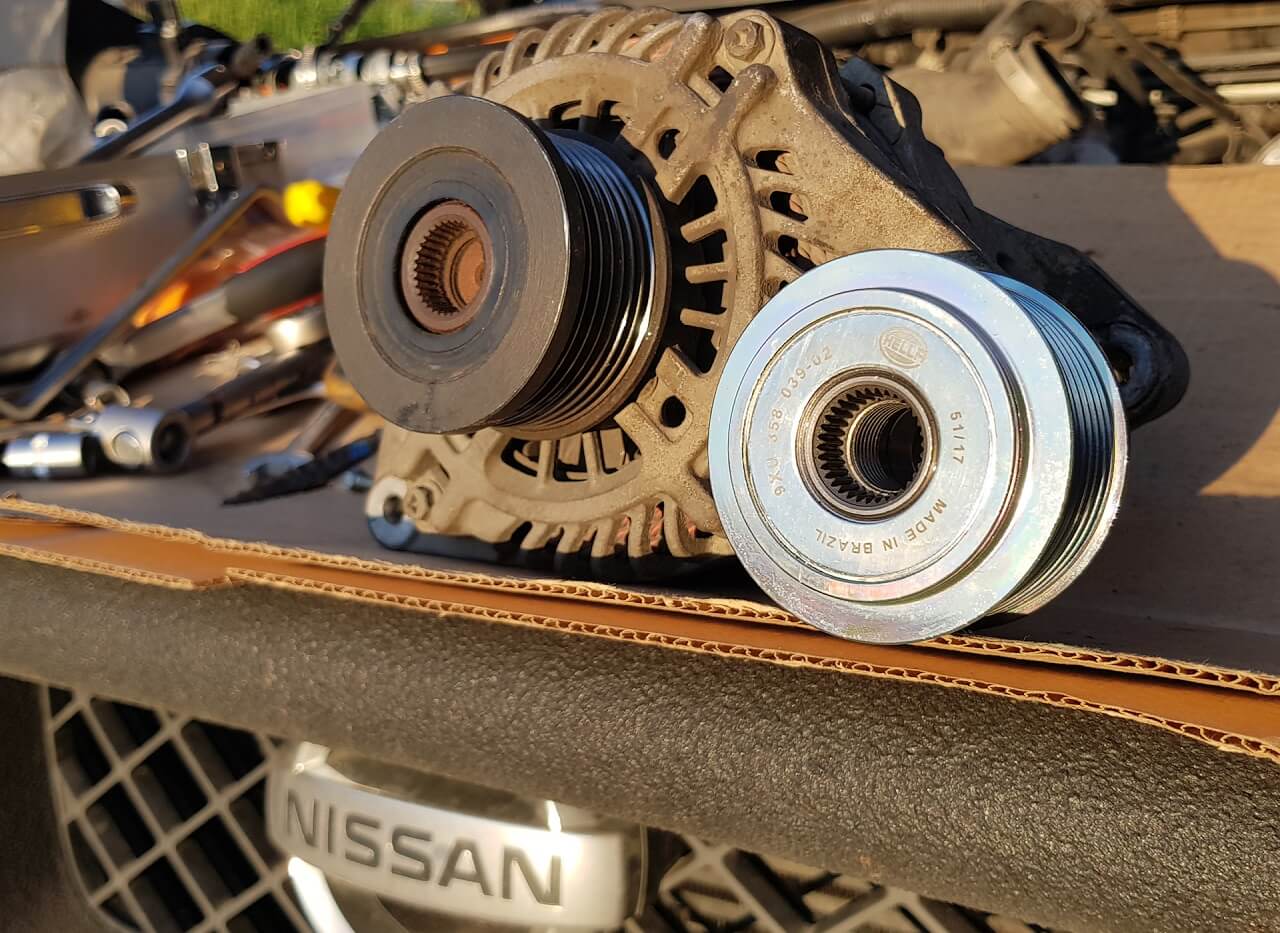

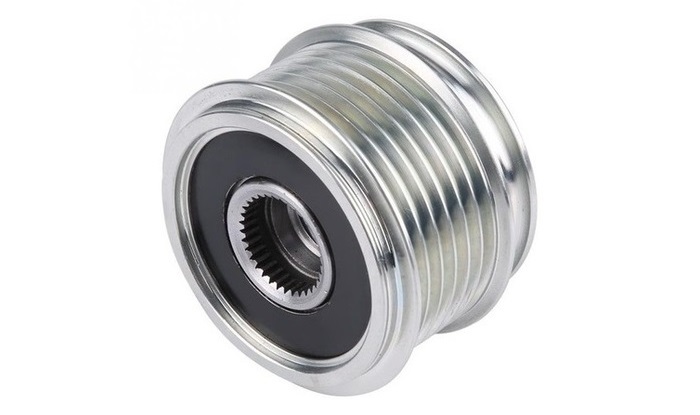

Обгонная муфта является частью шкива генератора, визуально почти не отличаясь от обычного шкива. Основные элементы конструкции:
- внешний обод с ручьями для ремня;
- внутренняя обойма с резьбой для установки на вал генератора;
- роликовый или храповый механизм;
- стопорные элементы;
- подшипники;
- торцевые сальники для защиты от пыли и влаги.
В отличие от цельнометаллического шкива, обгонная муфта имеет сложную внутреннюю конструкцию, обеспечивающую одностороннюю передачу крутящего момента.
Виды обгонных муфт генератора
Обгонная муфта OAP (Overrunning Alternator Pulley)
Муфта свободного хода OAP позволяет ротору генератора вращаться быстрее, чем коленчатый вал. В момент резкого сброса оборотов двигатель замедляется, а генератор продолжает вращение по инерции.
Преимущества OAP:
- снижение вибраций;
- уменьшение нагрузки на ремень;
- повышение комфорта работы двигателя.
Данный тип впервые был разработан инженерами компании INA.
Обгонная муфта OAD (Overrunning Alternator Decoupler)
Муфта OAD является усовершенствованной версией OAP. Ключевое отличие — наличие демпфирующей пружины, которая дополнительно гасит колебания.
Преимущества OAD:
- более плавный запуск генератора;
- минимизация биения ремня;
- улучшенная работа при низких оборотах.
Компания Gates также выпускает муфты типа OWC (One Way Clutch), которые мгновенно блокируются при попытке обратного вращения.

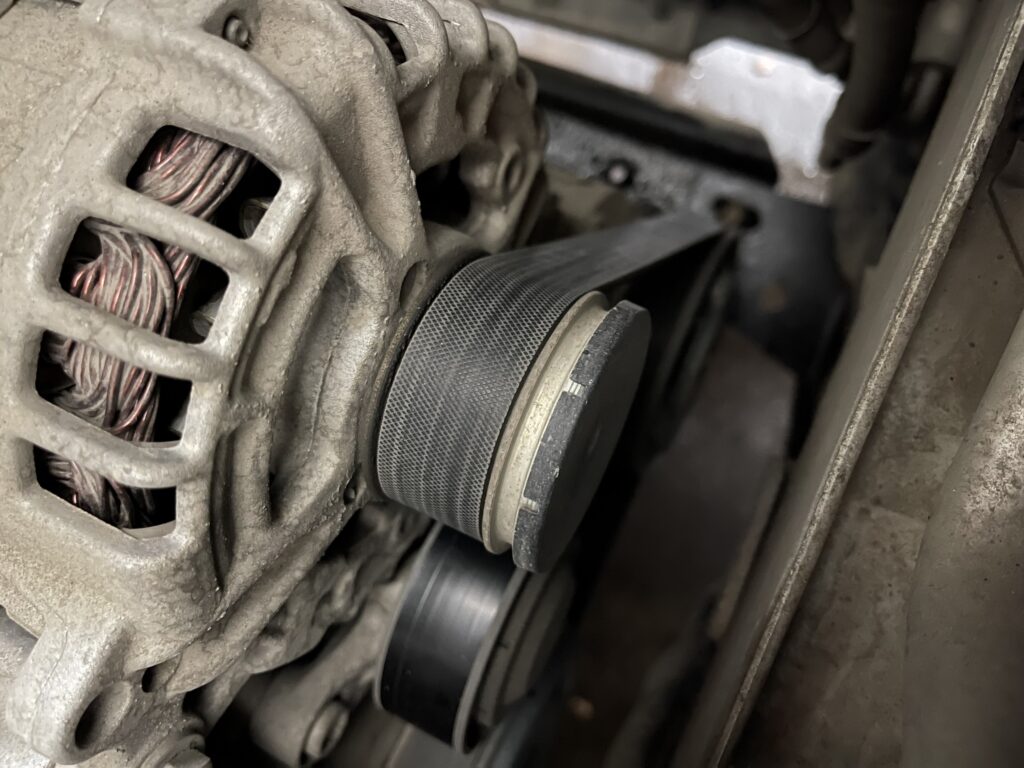

Как определить тип шкива генератора
Визуально отличить обгонную муфту от обычного шкива можно по следующим признакам:
- наличие пластиковой крышки-пыльника (у обгонных муфт);
- отсутствие фиксирующей гайки снаружи;
- более «глухой» внешний вид шкива.
Классический шкив, как правило, имеет открытую гайку крепления, однако из-за расположения генератора определить это не всегда просто.
Принцип работы обгонной муфты генератора
Во время разгона автомобиля подшипники и стопорные элементы муфты жестко соединяют внешний и внутренний обод, передавая крутящий момент от коленвала к генератору.
При снижении оборотов двигателя:
- стопорные элементы размыкаются;
- внешний шкив замедляется вместе с ремнем;
- ротор генератора продолжает вращение по инерции.
Принцип работы аналогичен задней втулке велосипеда, где колесо свободно вращается без передачи усилия на педали.
Основные неисправности обгонной муфты
Наиболее распространенные поломки:
Загрязнение и попадание влаги
Приводит к коррозии и ускоренному износу роликов и подшипников.
Заклинивание муфты
Самая частая неисправность. Муфта перестает выполнять свою функцию и работает как обычный жесткий шкив.
Раздельное вращение обойм
Генератор перестает эффективно вырабатывать электроэнергию, аккумулятор не заряжается.
Разрушение обоймы
Возникает при критическом износе или резком перепаде оборотов. Может привести к:
- деформации вала генератора;
- повреждению ременного привода;
- выходу из строя натяжителя.
Признаки неисправной обгонной муфты
Проверка муфты обязательна, если наблюдаются следующие симптомы:
- тусклый свет фар;
- загорание индикатора АКБ на приборной панели;
- посторонние шумы на холостом ходу;
- вибрации при торможении двигателем;
- рывки при движении на низких оборотах.
Диагностика обгонной муфты генератора
Профессиональная диагностика выполняется после демонтажа генератора с использованием специального инструмента. Дополнительно проверяется:
- состояние ремня;
- натяжитель;
- подшипники генератора;
- элементы трансмиссии и сцепления.
Самостоятельная проверка без опыта не рекомендуется, так как существует риск повреждения резьбы вала и внутренних элементов генератора.
Итог
Обгонная муфта генератора — важный элемент современной системы привода навесного оборудования. Ее исправная работа напрямую влияет на ресурс ремня, комфорт движения и стабильность электроснабжения автомобиля. Своевременная диагностика и замена муфты позволяют избежать серьезных и дорогостоящих поломок.
