Не работает спидометр: как самостоятельно найти причину и устранить неисправность
Спидометр — один из важнейших приборов автомобиля. Он позволяет контролировать скорость движения, соблюдать ограничения и избегать штрафов. На современных автомобилях его показания используются не только водителем, но и электронными системами управления двигателем, автоматической коробкой передач, ABS, ESP и круиз-контролем.
Если спидометр перестал работать, стрелка скачет или скорость отображается неправильно, не стоит сразу покупать новую приборную панель. Во многих случаях проблему можно обнаружить и устранить самостоятельно.
Для чего нужен спидометр
Основная задача спидометра — отображение текущей скорости автомобиля.
Дополнительно сигнал скорости используется:
- электронным блоком управления двигателем (ЭБУ);
- автоматической коробкой передач;
- системой ABS;
- системой стабилизации ESP;
- круиз-контролем;
- навигационными системами;
- маршрутным компьютером.
Поэтому неисправность спидометра нередко сопровождается появлением дополнительных ошибок и некорректной работой других электронных систем.

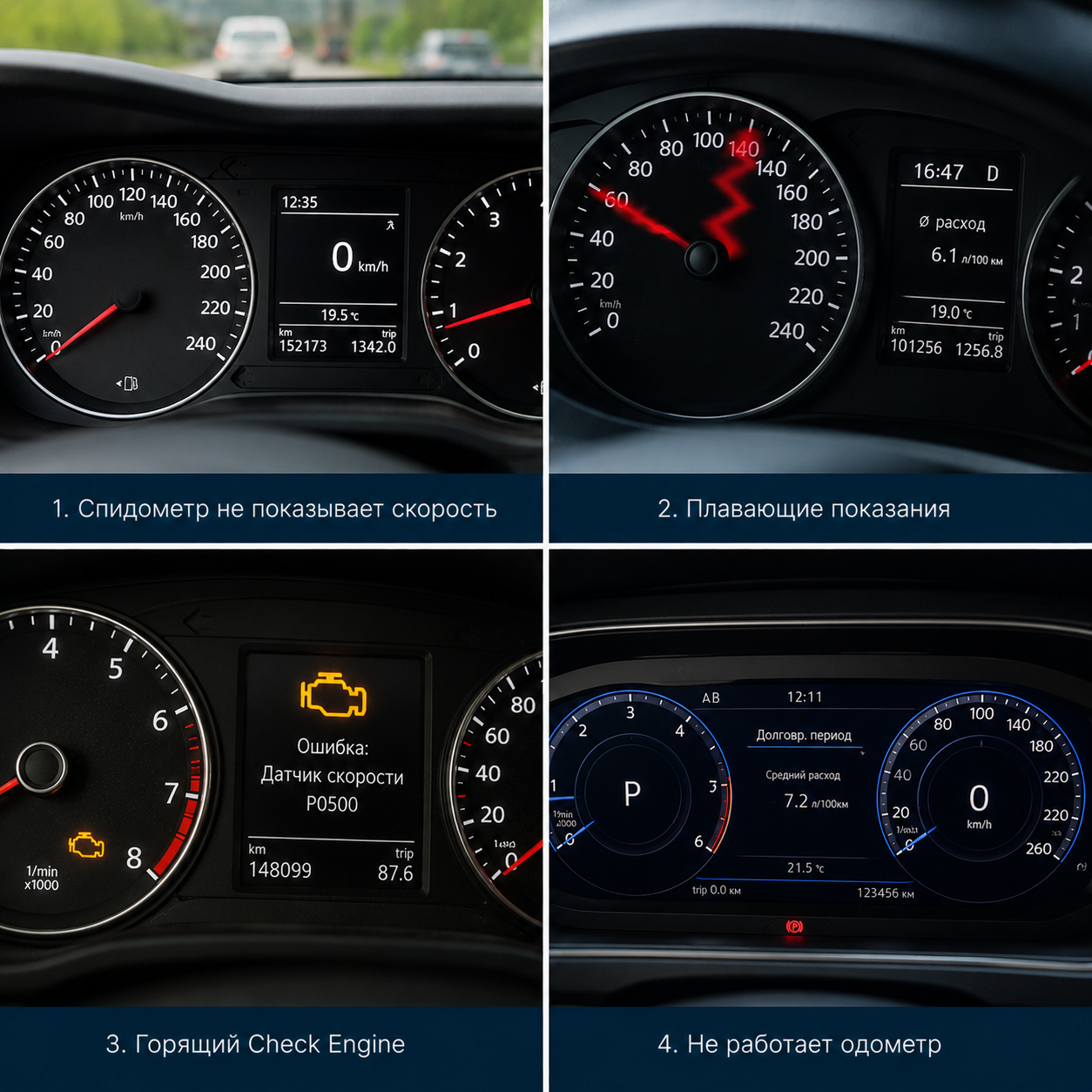

Признаки неисправности спидометра
О проблемах могут свидетельствовать следующие симптомы:
- стрелка лежит на нуле;
- цифровой спидометр не отображает скорость;
- показания скачут во время движения;
- скорость отображается с большой погрешностью;
- одновременно перестает работать одометр;
- появляется ошибка Check Engine;
- отключается круиз-контроль;
- возникают ошибки ABS или ESP.
Если одновременно перестал работать одометр, вероятность неисправности датчика скорости или его цепи значительно возрастает.
Как устроен механический спидометр
На старых автомобилях применяется механическая конструкция.
В ее состав входят:
- привод на коробке передач;
- гибкий трос;
- магнитный механизм;
- стрелка и шкала прибора.
Во время движения вращение передается через тросик на магнит внутри спидометра. Магнит воздействует на алюминиевую чашку, соединенную со стрелкой. Чем выше скорость вращения, тем сильнее отклоняется стрелка.
Конструкция достаточно надежна, а большинство неисправностей связано именно с приводным тросом.
Основные неисправности механического спидометра
Износ троса
Самая распространенная причина.
Со временем трос:
- перетирается;
- заклинивает;
- ломается;
- начинает проворачиваться внутри оболочки.
В результате стрелка начинает дергаться либо полностью перестает работать.
Износ квадратных наконечников
Концы троса имеют квадратное сечение.
При длительной эксплуатации они стачиваются, вследствие чего:
- привод начинает проскальзывать;
- спидометр периодически отключается;
- стрелка работает рывками.
Поломка приводной шестерни
На коробке передач обычно установлена пластиковая ведущая шестерня.
Со временем зубья:
- стираются;
- ломаются;
- перестают передавать вращение.
Неисправность самого прибора
Реже выходят из строя:
- магнитный механизм;
- возвратная пружина;
- ось стрелки.
В этом случае потребуется ремонт либо замена панели приборов.

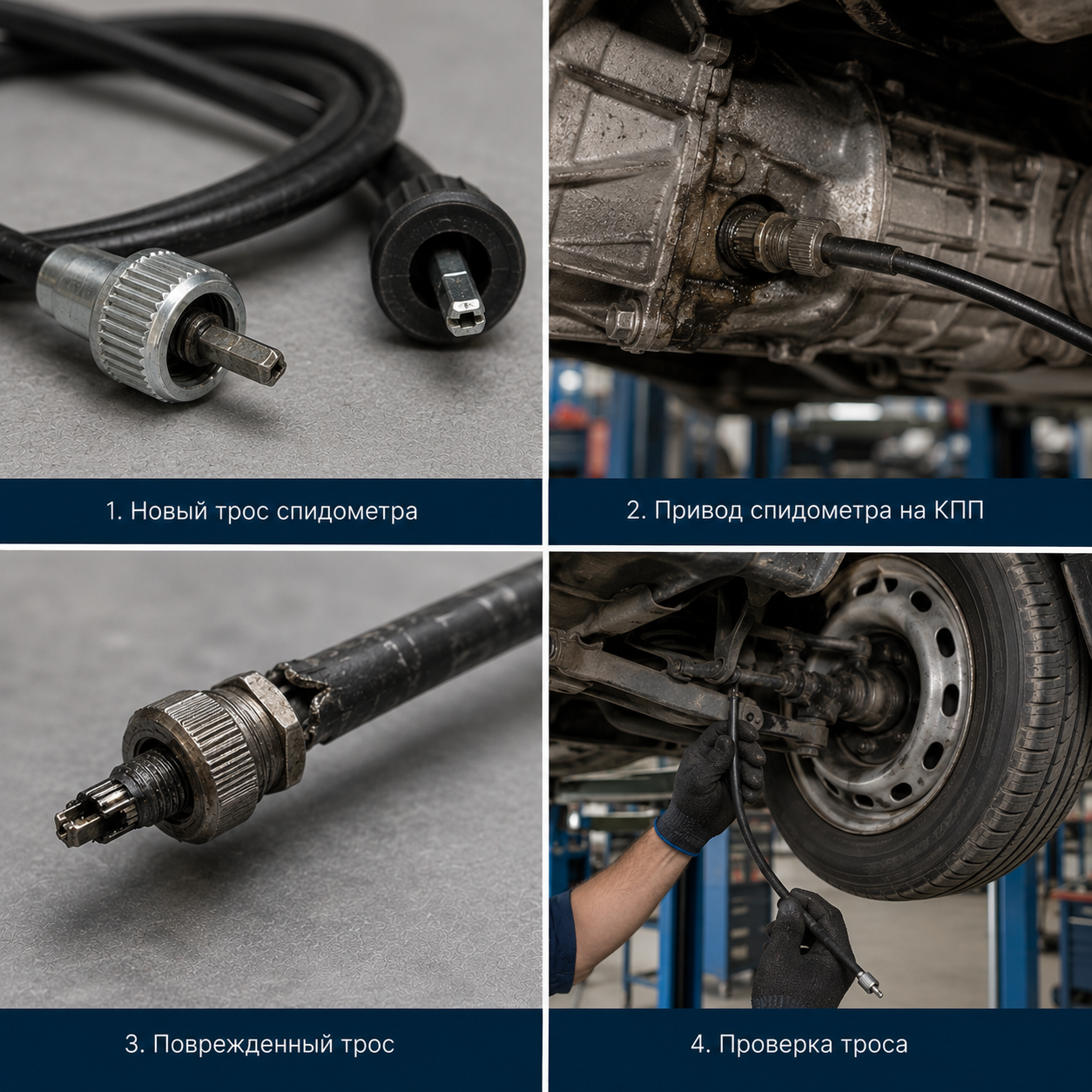

Как проверить механический спидометр самостоятельно
Последовательность диагностики достаточно проста.
Шаг 1. Проверить трос
Отсоедините трос от приборной панели.
Поддомкратьте ведущие колеса.
Прокручивая колесо рукой, убедитесь, что свободный конец троса вращается.
Если вращения нет — проблема находится между коробкой передач и тросом.
Шаг 2. Осмотреть привод КПП
Проверьте:
- пластиковую шестерню;
- соединительную муфту;
- крепление троса.
Шаг 3. Проверить прибор
Если трос вращается нормально, а стрелка остается неподвижной, неисправен сам спидометр.
Как устроен электронный спидометр
Практически все современные автомобили используют электронную систему измерения скорости.
Основные элементы:
- датчик скорости;
- проводка;
- электронный блок управления;
- приборная панель.
Наиболее распространен датчик скорости на эффекте Холла.
Во время вращения коробки передач или редуктора датчик формирует электрические импульсы. ЭБУ подсчитывает их частоту и рассчитывает скорость автомобиля.
На некоторых моделях отдельного датчика скорости нет — информация поступает от датчиков ABS каждого колеса.
Основные причины неисправности электронного спидометра
Неисправный датчик скорости
Это наиболее частая причина.
Признаки:
- скорость отсутствует;
- стрелка работает нестабильно;
- ошибки по датчику скорости;
- перестает работать круиз-контроль.
Повреждение проводки
Причинами могут быть:
- окисление контактов;
- перелом проводов;
- попадание влаги;
- повреждение изоляции.
Неисправность приборной панели
Иногда выходит из строя:
- шаговый двигатель стрелки;
- микросхемы панели;
- электронные дорожки.
Особенно часто подобные проблемы возникают после попадания влаги или неудачного ремонта панели.
Ошибки блока управления
Редко причиной становятся неисправности ЭБУ либо программные сбои.
После ремонта может потребоваться удаление ошибок диагностическим сканером.

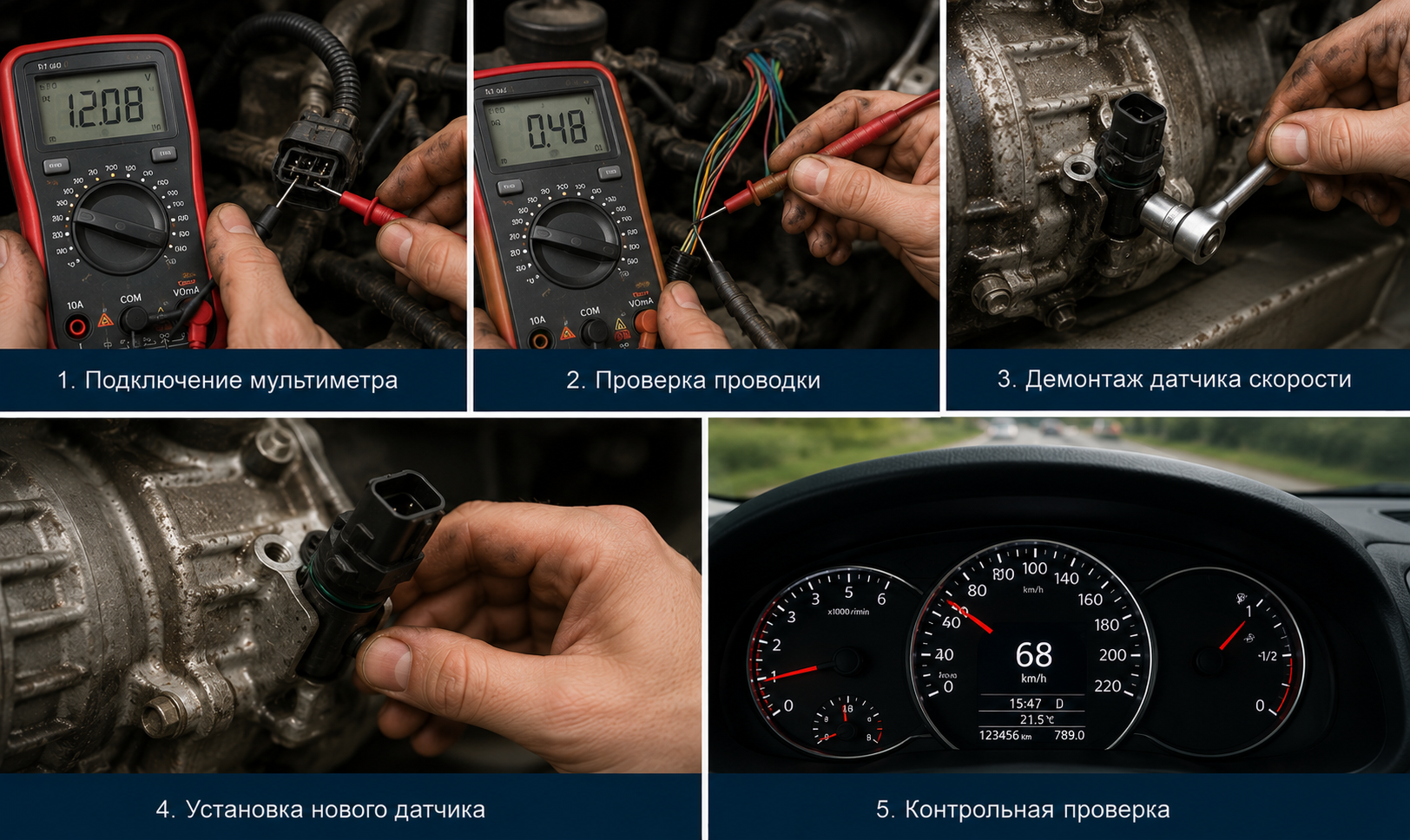

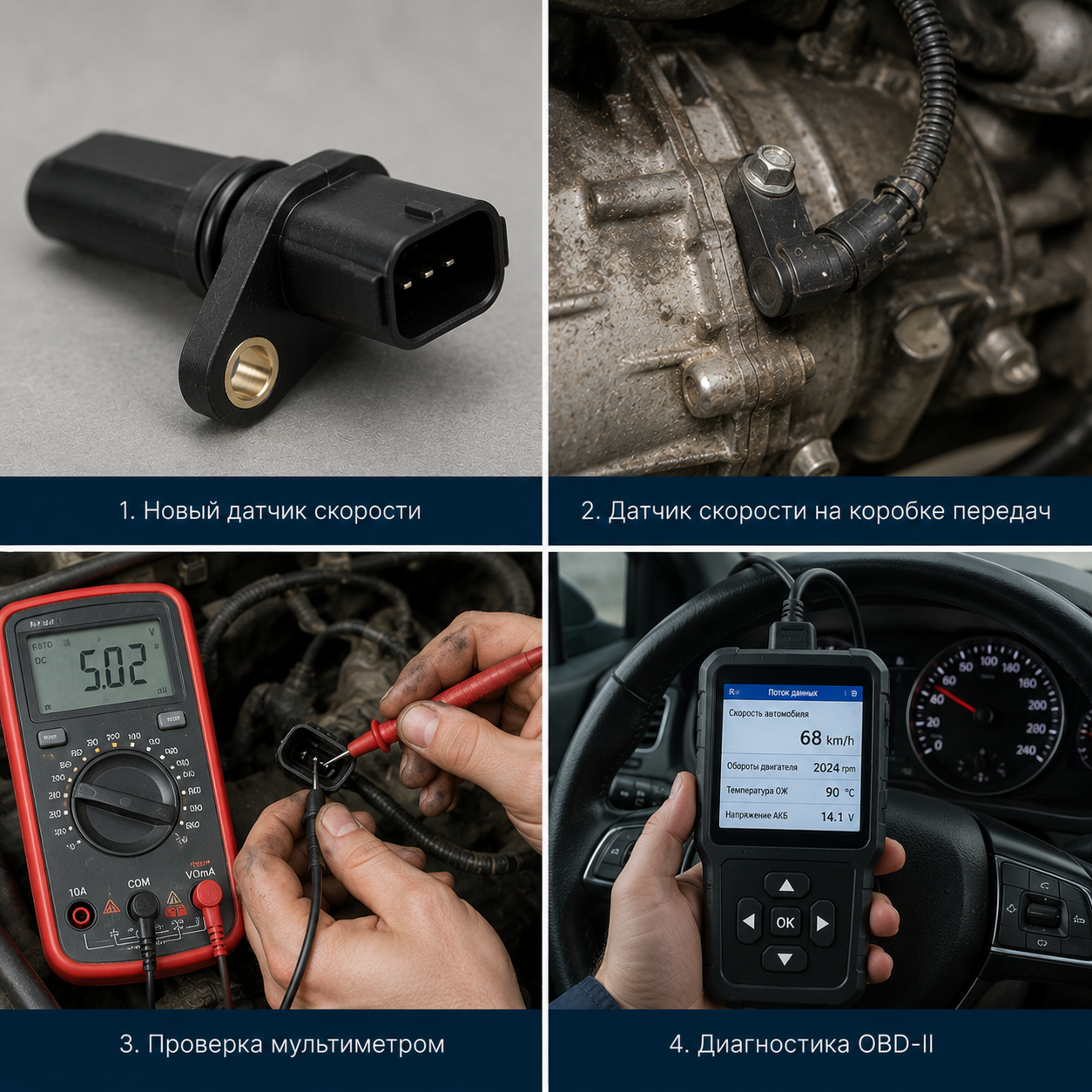

Как проверить электронный датчик скорости
Для диагностики понадобится:
- мультиметр;
- контрольная лампа;
- диагностический OBD-II сканер (желательно).
Последовательность проверки:
- Отключите разъем датчика скорости.
- Включите зажигание.
- Проверьте наличие питания (обычно 5 или 12 В).
- Проверьте наличие массы.
- При вращении колес убедитесь в появлении импульсов на сигнальном проводе.
Если питание присутствует, а импульсов нет — датчик неисправен.
При наличии OBD-II сканера можно посмотреть скорость автомобиля в режиме реального времени. Если параметр Speed остается равным нулю во время движения, неисправность связана с датчиком, его проводкой или системой ABS (если скорость определяется по колесным датчикам).
Может ли неисправный спидометр влиять на работу автомобиля
Да.
На многих современных автомобилях сигнал скорости используется для:
- корректировки состава топливной смеси;
- регулировки фаз газораспределения;
- работы автоматической коробки передач;
- включения круиз-контроля;
- работы систем стабилизации;
- ограничения крутящего момента;
- управления электроприводом рулевого усилителя.
Поэтому вместе со спидометром могут перестать работать и другие системы автомобиля.
Можно ли продолжать ездить без спидометра
Физически автомобиль продолжит движение.
Однако эксплуатация становится менее безопасной:
- сложно соблюдать ограничения скорости;
- возрастает риск получения штрафов;
- могут некорректно работать системы помощи водителю;
- возможны ошибки двигателя и АКПП;
- не работает круиз-контроль.
Поэтому откладывать ремонт не рекомендуется.
Профилактика неисправностей
Чтобы продлить срок службы системы измерения скорости:
- регулярно проверяйте состояние разъемов;
- защищайте проводку от влаги;
- следите за герметичностью датчиков;
- не допускайте повреждения троса на старых автомобилях;
- периодически выполняйте компьютерную диагностику;
- устраняйте ошибки ABS сразу после их появления.
Заключение
Неисправность спидометра далеко не всегда означает дорогостоящий ремонт. На автомобилях с механическим приводом чаще всего виноват трос или приводная шестерня, а на современных моделях — датчик скорости, проводка или разъемы. Большинство этих неисправностей можно выявить самостоятельно с помощью мультиметра и базового набора инструментов. Если же диагностика показывает исправность датчика и проводки, стоит проверить приборную панель или электронный блок управления. Своевременное устранение неисправности позволит избежать ошибок в работе двигателя, электронных систем автомобиля и лишних расходов в будущем.
