Клапан VVT: как работает соленоид, почему выходит из строя и как его заменить
Электромагнитный клапан VVT — один из важных элементов системы изменения фаз газораспределения. Его задача — регулировать подачу моторного масла к фазорегулятору, который изменяет положение распределительного вала относительно коленчатого. Благодаря этому двигатель может эффективнее работать на разных оборотах и при различных нагрузках.
Неисправность соленоида способна привести к потере мощности, нестабильным оборотам, увеличению расхода топлива и появлению ошибки Check Engine. Однако похожие симптомы возникают и при других проблемах с двигателем, поэтому перед заменой детали важно установить точную причину неисправности.
Разберёмся, как устроен клапан VVT, что влияет на его ресурс, по каким признакам можно заподозрить поломку и как выполняется диагностика и замена.
Как работает клапан изменения фаз газораспределения
Соленоид VVT получает управляющие сигналы от электронного блока управления (ECU или ECM). В ответ на эти команды он изменяет направление и количество моторного масла, поступающего к фазорегулятору.
Под давлением масла исполнительный механизм поворачивает распределительный вал на определённый угол относительно приводной шестерни или звёздочки. В результате изменяются фазы газораспределения, а двигатель адаптируется к текущему режиму работы.
Когда условия движения меняются, блок управления корректирует работу клапана. Например, при ускорении двигателю может потребоваться иной режим фаз, чем при равномерном движении или работе на холостом ходу.
При этом соленоид не просто открывает или перекрывает поток масла по принципу обычного выключателя. Во многих системах он представляет собой регулирующий золотниковый клапан, положение которого позволяет дозировать поток в соответствии с управляющим сигналом.
Какую пользу приносит система VVT
Исправная система изменения фаз газораспределения помогает:
- улучшать тяговые характеристики двигателя в разных диапазонах оборотов;
- повышать эффективность наполнения цилиндров;
- снижать расход топлива в подходящих режимах эксплуатации;
- уменьшать выбросы вредных веществ;
- обеспечивать более стабильную работу двигателя при изменении нагрузки.
Конкретный результат зависит от конструкции мотора и алгоритмов управления. Сам по себе соленоид не увеличивает мощность постоянно: он обеспечивает работу системы в предусмотренных производителем режимах.
Где находится соленоид VVT
Чаще всего клапан располагается на головке блока цилиндров, рядом с распределительными валами или каналами подачи масла. В зависимости от конструкции двигателя он может быть установлен в другом месте.
На двигателях с регулированием фаз впускного и выпускного распределительных валов может использоваться несколько соленоидов. Их количество и расположение определяются конструкцией системы.
Перед поиском детали желательно изучить руководство по ремонту конкретного автомобиля: внешне похожие клапаны могут иметь разные каталожные номера и электрические характеристики.
Почему выходит из строя клапан VVT
Соленоид VVT работает в условиях постоянного воздействия моторного масла, температуры и вибраций. При этом причиной неисправности далеко не всегда становится естественный износ самой детали. Нередко клапан перестаёт нормально функционировать из-за проблем с системой смазки или электрическим управлением.
Загрязнённое или неподходящее моторное масло
Моторное масло выполняет в системе VVT не только смазывающую, но и гидравлическую функцию. Если оно сильно загрязнено, содержит отложения или утратило необходимые свойства, работа регулирующего механизма может нарушаться.
Шлам и другие загрязнения способны препятствовать перемещению золотника и затруднять прохождение масла через небольшие каналы. В результате клапан начинает реагировать на команды неправильно или застревает в определённом положении.
Поэтому важно соблюдать интервалы замены масла и использовать продукт, соответствующий требованиям автопроизводителя по вязкости, допускам и спецификациям.
Низкий уровень масла и недостаточное давление
При недостаточном уровне моторного масла насос может не обеспечивать нормальную подачу смазки во всех режимах работы. Если давление в системе оказывается ниже требуемого, фазорегулятор не всегда способен занять нужное положение.
Однако низкое давление не обязательно означает поломку соленоида. Причиной могут быть утечки, неисправность масляного насоса, износ двигателя, проблемы с фильтром или другие нарушения в системе смазки.
При появлении предупреждения о низком давлении масла необходимо руководствоваться инструкцией автомобиля. Если загорелся соответствующий аварийный индикатор, двигатель следует безопасно остановить и выяснить причину, а не продолжать движение ради проверки клапана.
Проблемы с масляным фильтром
Загрязнённый, неправильно установленный или неподходящий фильтр может нарушать нормальную работу системы смазки. В зависимости от конструкции двигателя на подачу масла к VVT также влияют сетки-фильтры и специальные каналы.
При диагностике стоит проверить не только сам соленоид, но и предусмотренные конструкцией фильтрующие элементы, состояние масляных каналов и соответствие установленного фильтра требованиям производителя.
Неисправность электрики
Электромагнитный клапан может не работать из-за повреждения обмотки, обрыва или короткого замыкания в цепи, окисления контактов либо повреждения проводки.
В такой ситуации механическая часть клапана может оставаться исправной, но блок управления не сможет корректно воздействовать на неё.
Для проверки используют диагностический сканер, мультиметр и предусмотренные производителем процедуры. Простая проверка сопротивления обмотки не всегда позволяет выявить все неисправности, особенно если проблема проявляется только после нагрева.
Естественный износ и перегрев двигателя
Со временем детали соленоида могут изнашиваться, а уплотнения — терять эластичность. Сильный или продолжительный перегрев двигателя также способен ускорить старение материалов и повредить отдельные элементы системы.
Универсального пробега, после которого клапан VVT обязательно требует замены, нет. Его ресурс зависит от конструкции, условий эксплуатации, качества обслуживания и состояния двигателя.
Признаки неисправности соленоида VVT
Симптомы неисправности клапана могут быть разными. Их выраженность зависит от того, в каком положении застрял регулирующий механизм, насколько нарушена подача масла и как устроена конкретная система фазорегулирования.
Загорелся Check Engine
При обнаружении отклонений в работе VVT электронный блок управления может включить индикатор Check Engine и сохранить диагностический код.

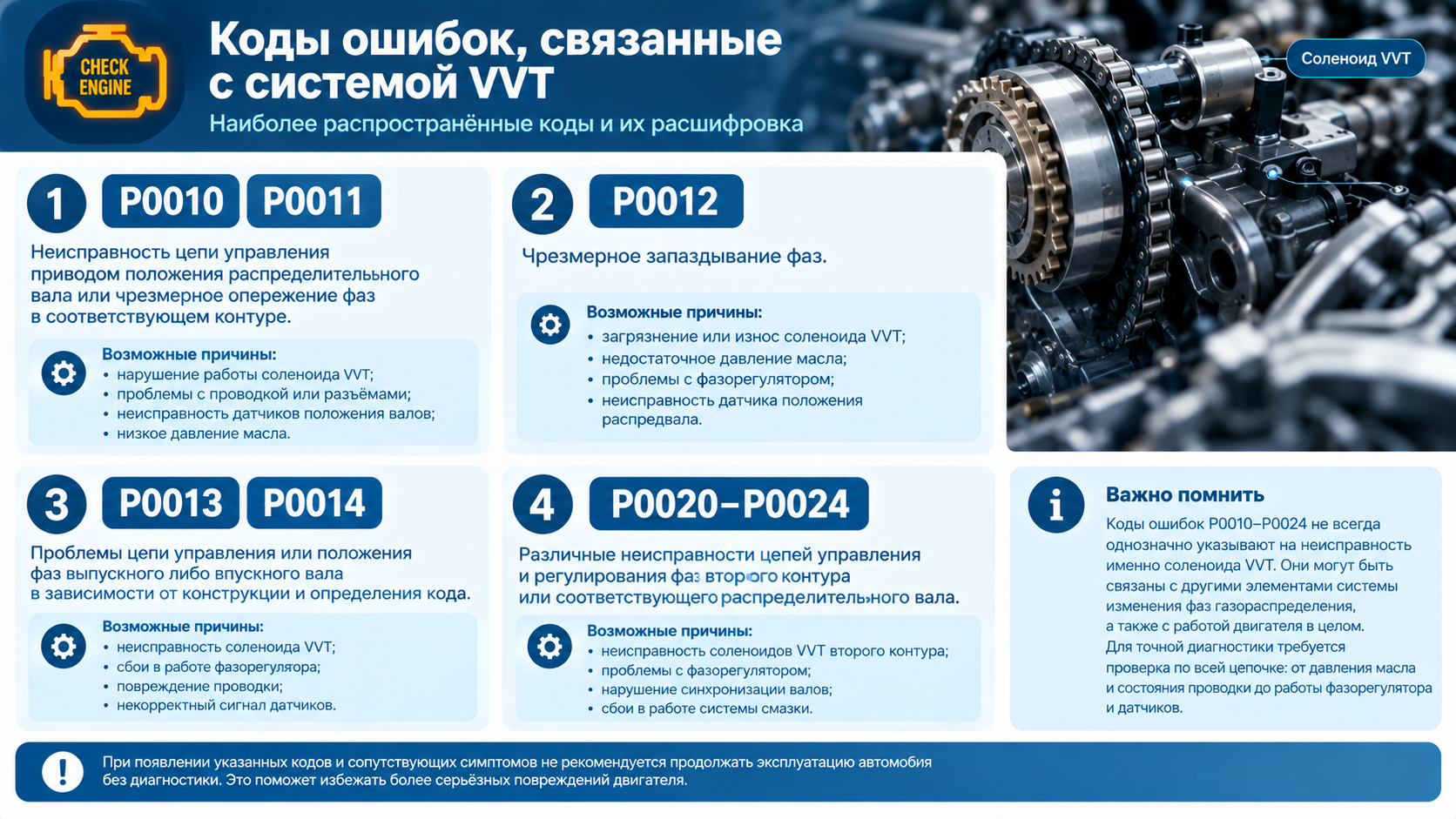

Среди кодов, которые могут встречаться при проблемах с системой изменения фаз газораспределения:
Точная расшифровка зависит от конкретного кода, производителя и двигателя. Ошибка не всегда означает, что неисправен именно соленоид: возможны проблемы с проводкой, давлением масла, фазорегулятором, датчиками или механическим приводом ГРМ.
Снизилась мощность двигателя
Если фазы газораспределения не регулируются должным образом, двигатель может хуже реагировать на нажатие педали акселератора, медленнее набирать скорость и терять тягу в определённом диапазоне оборотов.
Иногда блок управления переводит мотор в ограниченный режим работы, чтобы уменьшить риск повреждения или обеспечить движение до места ремонта. При этом потеря мощности может быть вызвана и другими неисправностями, поэтому оценивать её нужно вместе с результатами диагностики.
Плавают обороты и двигатель работает нестабильно
При неправильном положении фаз может нарушаться наполнение цилиндров, из-за чего работа двигателя на холостом ходу становится менее стабильной.
Водитель может заметить колебания оборотов, вибрации, неровную работу мотора или остановку двигателя после запуска. Но такие признаки встречаются также при неисправностях системы зажигания, подсосе воздуха, загрязнении дроссельного узла и проблемах с подачей топлива.
Увеличился расход топлива
Если двигатель не работает в оптимальном режиме, его эффективность может снизиться. В некоторых случаях это сопровождается повышением расхода топлива.
Однако изменение расхода само по себе не позволяет определить неисправность VVT. На него влияют температура воздуха, стиль вождения, состояние шин, пробки и множество технических факторов.
Возникли трудности с холодным запуском
Неисправность системы изменения фаз иногда осложняет запуск двигателя после длительной стоянки. Мотор может запускаться дольше обычного, работать нестабильно в первые секунды или глохнуть вскоре после запуска.
Одной из возможных причин является неправильное положение фаз, но аналогичные симптомы возникают при разряженном аккумуляторе, проблемах с топливной системой, зажиганием или датчиками.
Если двигатель плохо запускается, не следует сразу менять соленоид без проверки остальных систем.
Появился шум в районе ГРМ
Некоторые неисправности системы VVT могут сопровождаться посторонними звуками в районе головки блока цилиндров или привода ГРМ. Иногда шум проявляется после холодного запуска и уменьшается по мере прогрева.
При этом причиной могут быть не только клапан или фазорегулятор, но и гидронатяжитель цепи, сама цепь, недостаточное давление масла либо износ других компонентов.
Металлический треск или стук в области ГРМ нельзя считать безобидным симптомом. Если шум выраженный, усиливается или сопровождается предупреждением о давлении масла, двигатель следует остановить и организовать диагностику.
Обнаружены следы утечки масла
Масляные подтёки возле соленоида могут указывать на износ уплотнительного кольца, повреждение прокладки или нарушение герметичности соединения.
Если утечка связана непосредственно с клапаном, иногда достаточно заменить уплотнение. Однако перед ремонтом необходимо убедиться, что масло поступает именно из этого соединения, а не стекает с расположенных выше деталей.
Как диагностировать клапан VVT
Правильная диагностика помогает избежать ненужной замены исправных деталей. Начинать следует с простых проверок и переходить к более сложным процедурам в зависимости от полученных результатов.
Шаг 1. Считайте ошибки электронного блока управления
Диагностический сканер позволяет прочитать сохранённые и текущие коды неисправностей. В некоторых случаях полезны стоп-кадры — параметры двигателя в момент регистрации ошибки.
Не стоит сразу стирать коды: сначала желательно записать их и сопоставить с симптомами. Сам код указывает направление поиска, но не всегда называет конкретную неисправную деталь.
Шаг 2. Проверьте уровень и состояние моторного масла
Убедитесь, что уровень масла соответствует требованиям производителя, а его спецификация подходит двигателю. Если замена давно просрочена или есть признаки сильного загрязнения, необходимо оценить состояние системы смазки.
При подозрении на недостаточное давление масла его проверяют подходящим способом, при необходимости с помощью манометра. Одной только оценки цвета масла недостаточно для вывода о его пригодности.
Шаг 3. Осмотрите проводку и разъёмы
Проверьте, нет ли повреждений изоляции, окисления контактов, ослабленных соединений и следов попадания масла в электрические разъёмы.
Электрические параметры соленоида следует сравнивать с данными из сервисной документации конкретного двигателя. Нельзя применять универсальные значения сопротивления ко всем клапанам VVT.
Шаг 4. Проверьте работу системы изменения фаз
На многих автомобилях диагностическое оборудование позволяет сравнить заданный и фактический углы положения распределительного вала, а также оценить реакцию системы на управляющие команды.
Если фактическое положение заметно расходится с заданным, необходимо определить, вызвано ли это неисправностью соленоида, недостаточным давлением масла, фазорегулятором, датчиками или механическим нарушением привода ГРМ.
Шаг 5. Решите, нужна ли очистка или замена
Если клапан загрязнён и конструкция допускает обслуживание, его можно очистить подходящим способом. Если обнаружены повреждение обмотки, износ, заклинивание или другие неисправности, которые нельзя устранить очисткой, может потребоваться замена.
Решение принимают по результатам проверок, а не только по наличию ошибки Check Engine.
Можно ли очистить соленоид VVT вместо замены
В некоторых случаях очистка действительно помогает восстановить работу клапана, если причиной стало загрязнение. Но она не устраняет повреждения электрической части, механический износ и все виды заклинивания.
Перед очисткой нужно выяснить, допускает ли производитель такую процедуру. Использование неподходящего растворителя, чрезмерного давления воздуха или механическое воздействие на чувствительные элементы способны повредить клапан.
Если в конструкции предусмотрена сетка-фильтр, её состояние также следует проверить. При этом нельзя удалять штатные фильтрующие элементы или изменять конструкцию детали.
После очистки клапан устанавливают с исправным уплотнением, а результат проверяют в соответствии с сервисной процедурой. Если симптомы сохраняются, необходима дальнейшая диагностика.

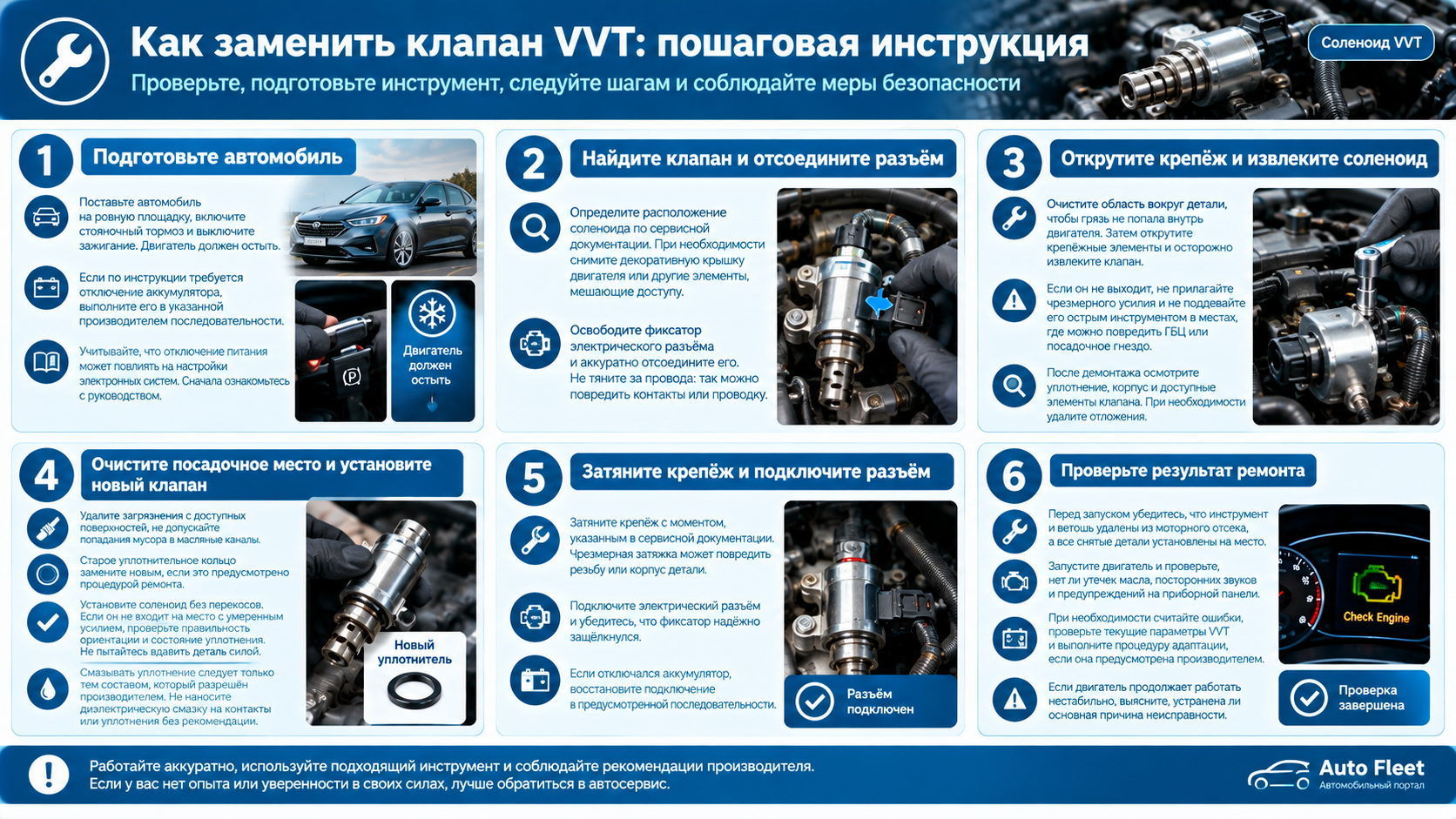

Как заменить клапан VVT своими руками
На некоторых автомобилях соленоид расположен в доступном месте и может быть заменён без серьёзной разборки двигателя. На других моделях для доступа приходится снимать дополнительные элементы.
Поэтому приведённая ниже последовательность является общей схемой. Перед началом работ необходимо изучить руководство по ремонту конкретного автомобиля, уточнить момент затяжки крепежа и порядок отключения электрических разъёмов.
Что понадобится для работы
Обычно могут потребоваться:
- новый клапан VVT, соответствующий двигателю;
- новое уплотнительное кольцо или прокладка, если они предусмотрены;
- набор торцевых головок и подходящий инструмент;
- динамометрический ключ, если момент затяжки регламентирован;
- ветошь и средства для очистки;
- ёмкость для сбора масла, если оно может вытечь при демонтаже;
- защитные перчатки и очки.
Перед покупкой детали проверьте совместимость по VIN, каталожному номеру или официальному каталогу производителя. Внешне похожие соленоиды могут отличаться электрическими характеристиками, геометрией и направлением работы.
Когда лучше обратиться в автосервис
Самостоятельная замена подходит не для всех автомобилей и не для каждого владельца. Профессиональная диагностика предпочтительнее, если:
- нет достоверной информации о расположении и типе клапана;
- для доступа требуется значительная разборка;
- обнаружено низкое давление масла;
- слышен сильный металлический шум в районе ГРМ;
- присутствуют ошибки синхронизации валов или подозрения на растяжение цепи;
- повреждены разъёмы, проводка или резьбовые соединения;
- после очистки или замены симптомы сохраняются.
Особенно важно не продолжать эксплуатацию при аварийном предупреждении о давлении масла или выраженном шуме механизма ГРМ. В таких случаях дальнейшая работа двигателя может привести к серьёзным повреждениям.
Как продлить срок службы соленоида VVT
Специального регламента замены клапана VVT, одинакового для всех автомобилей, не существует. Чтобы снизить вероятность его неисправности, следует соблюдать требования производителя к обслуживанию двигателя.
Основные рекомендации:
- своевременно менять моторное масло и фильтр;
- использовать масло с подходящими допусками и вязкостью;
- регулярно проверять уровень масла;
- устранять утечки и причины падения давления;
- не игнорировать предупреждения о неисправностях двигателя;
- проверять электрические разъёмы и проводку при появлении соответствующих симптомов;
- не использовать непредусмотренные производителем присадки и промывочные составы.
Если соленоид загрязнился из-за отложений в системе смазки, простая очистка может дать лишь временный эффект. В таком случае важно разобраться в источнике загрязнения и оценить состояние масляных каналов и других элементов двигателя.
Заключение
Соленоид VVT регулирует поток моторного масла к фазорегулятору и помогает двигателю адаптировать фазы газораспределения к условиям работы. При его неисправности могут появляться ошибки Check Engine, снижение мощности, нестабильные обороты, повышенный расход топлива и посторонние звуки.
Однако ни один из этих признаков не доказывает поломку клапана сам по себе. Перед заменой необходимо проверить уровень и давление масла, состояние проводки, диагностические коды и фактическую работу системы изменения фаз.
В некоторых случаях достаточно очистки загрязнённого клапана или замены уплотнения. Если же соленоид повреждён или изношен, потребуется установка подходящей детали. Своевременное обслуживание системы смазки и грамотная диагностика помогут избежать лишних расходов и снизить риск более серьёзных неисправностей двигателя.
