Карданная крестовина или ШРУС: что лучше для карданного вала
С самого начала развития автомобилестроения инженеры столкнулись с необходимостью передавать крутящий момент между валами, расположенными под углом. Полностью прямую трансмиссию создать невозможно: подвеска работает, мосты перемещаются, колеса поворачиваются. Именно поэтому появились карданные шарниры, а позже — шарниры равных угловых скоростей (ШРУСы).
Несмотря на более современную конструкцию ШРУСов, классические карданные крестовины не исчезли. Более того, они до сих пор широко используются на внедорожниках, грузовых автомобилях и ряде легковых моделей. Особенно интересен пример автомобилей семейства «Нива», где владелец может выбрать карданный вал как с крестовинами, так и со ШРУСами.
Разберемся, чем отличаются эти конструкции, какие преимущества и недостатки имеет каждая из них и какой вариант лучше подходит для разных условий эксплуатации.
Зачем нужны шарниры в трансмиссии
Во время движения элементы трансмиссии постоянно меняют свое положение относительно друг друга. Подвеска работает на сжатие и отбой, двигатель немного смещается на опорах, задний мост перемещается относительно кузова.
Чтобы передавать вращение при изменении угла между валами, используются специальные шарниры.
Основные требования к ним:
- передача высокого крутящего момента;
- работа под изменяющимся углом;
- долговечность;
- минимальные потери мощности;
- отсутствие вибраций.
Именно этим требованиям соответствуют карданная крестовина и ШРУС.

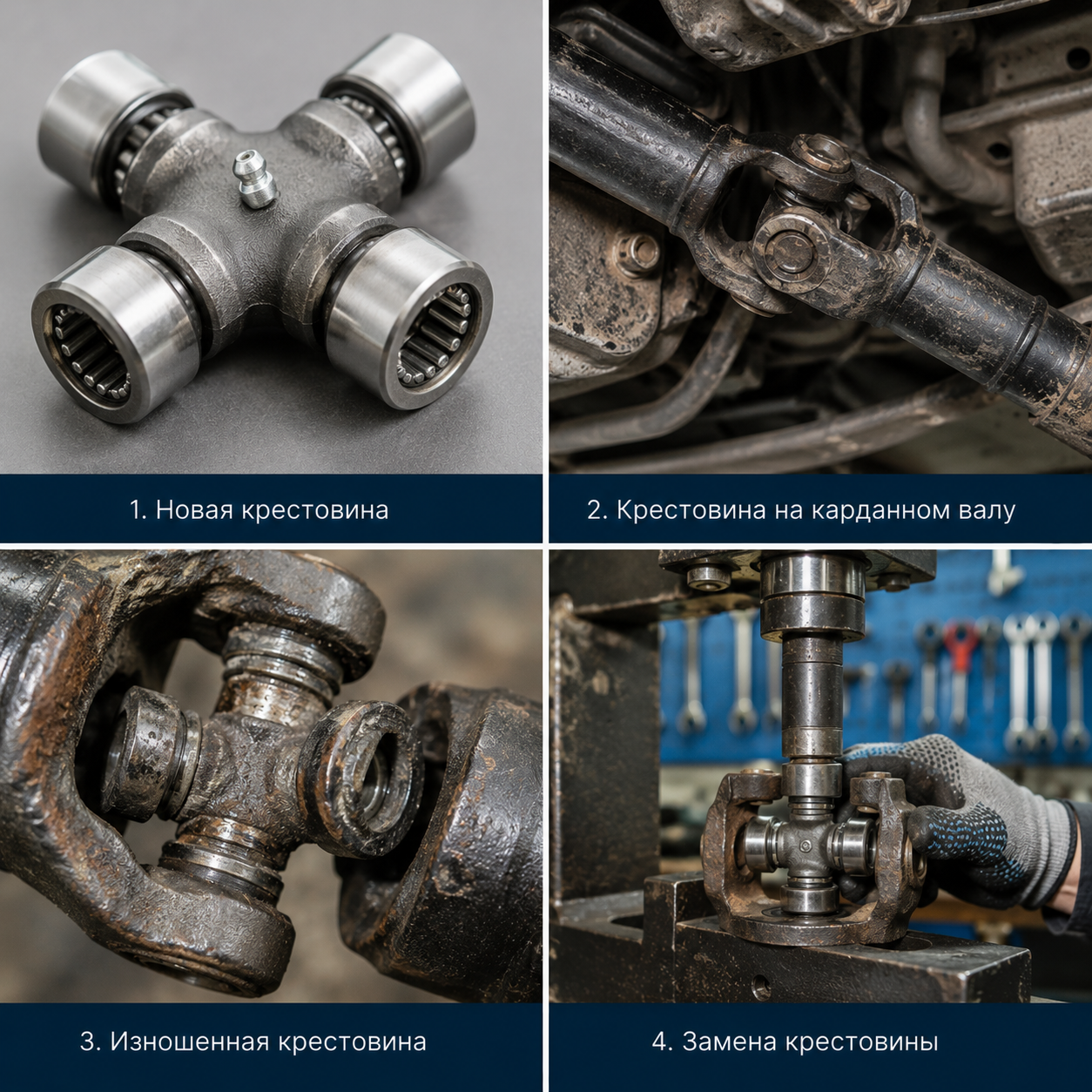

Что такое карданная крестовина
Карданная крестовина — классический шарнир, состоящий из:
- крестовины;
- четырех игольчатых подшипников;
- вилок карданного вала;
- стопорных колец.
Конструкция максимально проста и надежна.
Во время вращения крестовина позволяет двум валам работать под углом относительно друг друга.
Преимущества крестовины
- простая конструкция;
- высокая прочность;
- выдерживает большие нагрузки;
- сравнительно невысокая стоимость;
- легко ремонтируется;
- хорошо подходит для тяжелого бездорожья.
Недостатки
Главный минус крестовины заключается в том, что скорость вращения ведущего и ведомого валов изменяется в течение оборота.
Из-за этого возникают:
- вибрации;
- шум;
- дополнительные нагрузки на трансмиссию.
Чем больше угол между валами, тем заметнее эти эффекты. Практически считается, что углы свыше 25–30° для обычной крестовины уже нежелательны.

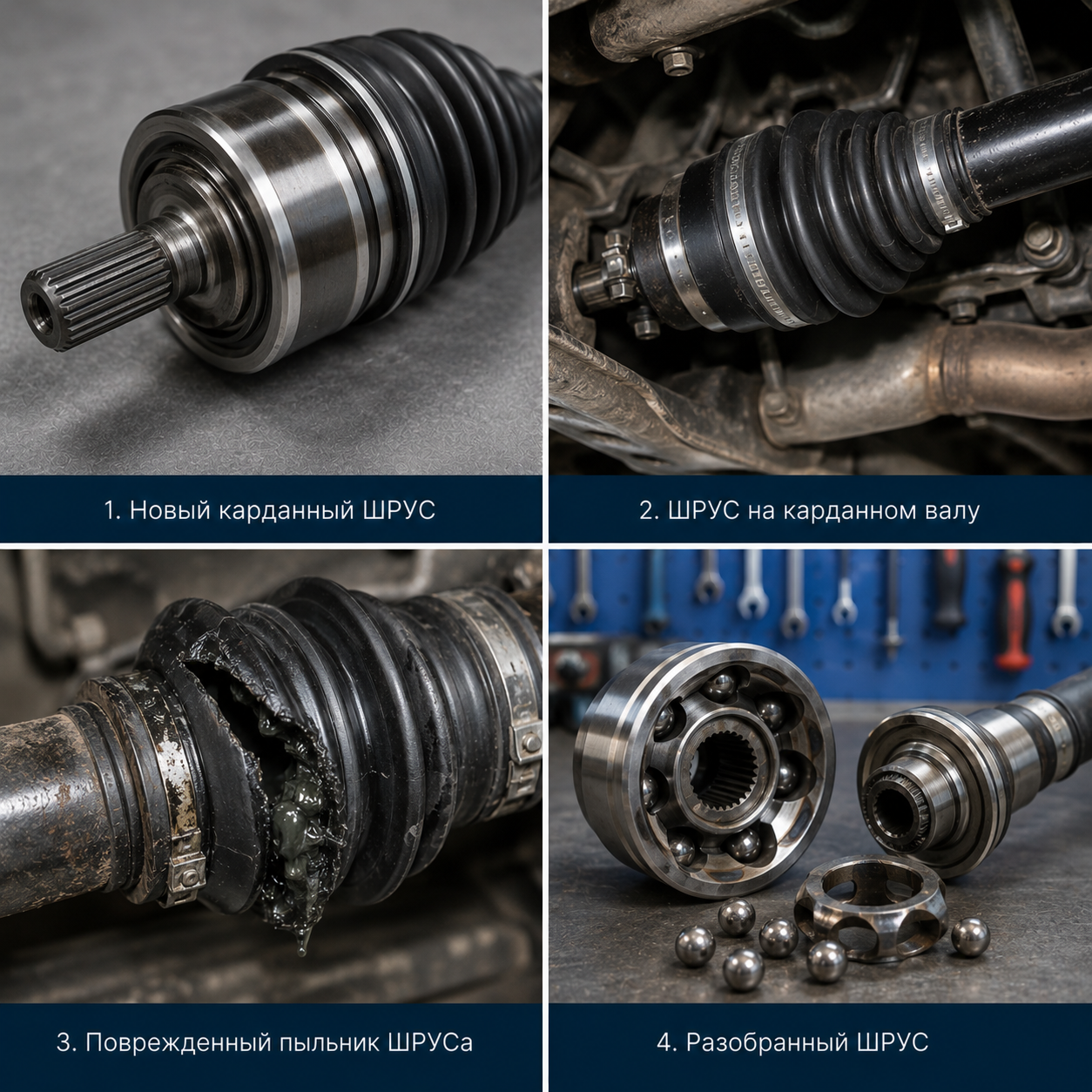

Что такое ШРУС
Шарнир равных угловых скоростей устроен значительно сложнее.
В его состав входят:
- наружная и внутренняя обоймы;
- шарики;
- сепаратор;
- защитный пыльник;
- специальная высокотемпературная смазка.
Шарики перемещаются по специальным канавкам, благодаря чему вращение передается без изменения угловой скорости.
Именно поэтому ШРУС получил свое название.
Преимущества ШРУСов
Основные достоинства:
- отсутствие вибраций;
- плавная работа;
- одинаковая скорость вращения обоих валов;
- работа под углами до 45–50°, а некоторые конструкции — до 55–60°;
- высокий уровень комфорта.
Именно благодаря этим качествам ШРУСы практически полностью вытеснили крестовины в приводах переднеприводных автомобилей.
Недостатки ШРУСов
Несмотря на технологичность конструкции, у ШРУСов есть и слабые стороны.
К ним относятся:
- высокая стоимость;
- чувствительность к загрязнениям;
- зависимость от состояния пыльника;
- более сложный ремонт;
- меньшая устойчивость к экстремальным нагрузкам.
Если защитный пыльник повреждается, внутрь практически сразу попадают вода, песок и грязь. Смазка теряет свойства, начинается интенсивный износ дорожек качения и шариков.
Поэтому даже небольшая трещина на пыльнике требует немедленной замены.
Почему передний привод использует ШРУСы
Передние колеса одновременно:
- вращаются;
- поворачиваются;
- перемещаются вместе с подвеской.
При этом угол работы шарнира постоянно меняется.
Крестовина в таких условиях вызывает:
- рывки;
- вибрации;
- ускоренный износ.
Поэтому сегодня практически все переднеприводные автомобили используют именно ШРУСы.
Почему на карданах до сих пор применяют крестовины
Карданный вал заднеприводного автомобиля работает совсем в других условиях.
Особенности его работы:
- угол практически постоянный;
- вал не поворачивает колеса;
- изменения угла минимальны.
В таких условиях главный недостаток крестовины становится значительно менее заметным.
Зато полностью раскрываются ее достоинства:
- высокая надежность;
- простота;
- способность выдерживать большие ударные нагрузки.
Именно поэтому крестовины до сих пор используются:
- на внедорожниках;
- грузовых автомобилях;
- коммерческой технике;
- сельскохозяйственных машинах.

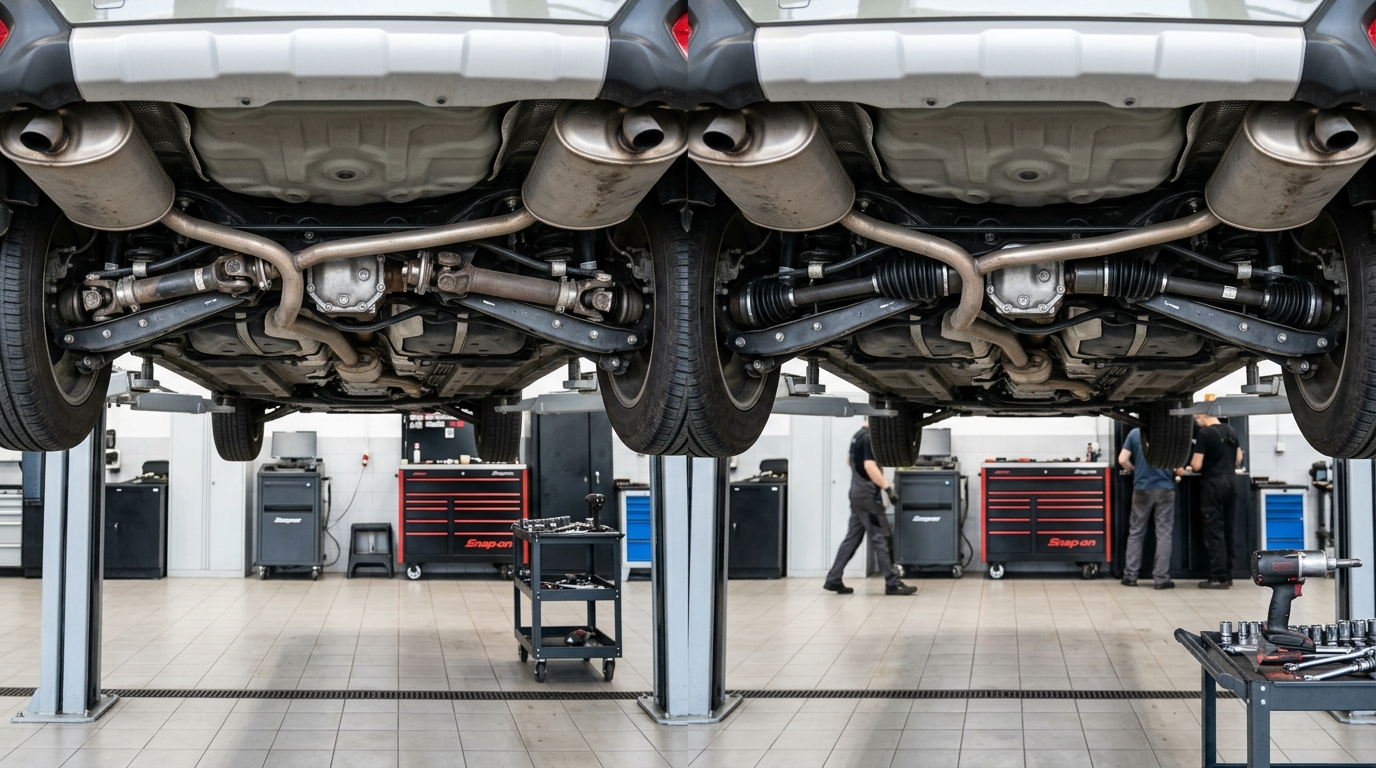

Крестовина или ШРУС на «Ниве»
Автомобили семейства «Нива» интересны тем, что для них доступны оба типа карданных валов.
Это позволяет владельцам самостоятельно выбирать наиболее подходящий вариант.
Когда лучше выбрать ШРУС
Кардан со ШРУСами подойдет, если автомобиль большую часть времени эксплуатируется:
- в городе;
- на трассе;
- на хороших дорогах.
Преимущества:
- меньше вибраций;
- более тихая работа;
- плавность движения;
- немного снижается расход топлива;
- повышается комфорт.
Когда лучше оставить крестовины
Для любителей бездорожья предпочтительнее классический кардан.
Причины очевидны:
- лучше переносит грязь;
- проще ремонтируется;
- менее чувствителен к повреждению защитных элементов;
- выдерживает серьезные ударные нагрузки.
Именно поэтому большинство автомобилей, участвующих в трофи-рейдах и тяжелом офф-роуде, продолжают использовать карданные валы с крестовинами.
Ресурс и обслуживание
Крестовина
Срок службы зависит от:
- качества деталей;
- условий эксплуатации;
- регулярной смазки (если предусмотрены масленки).

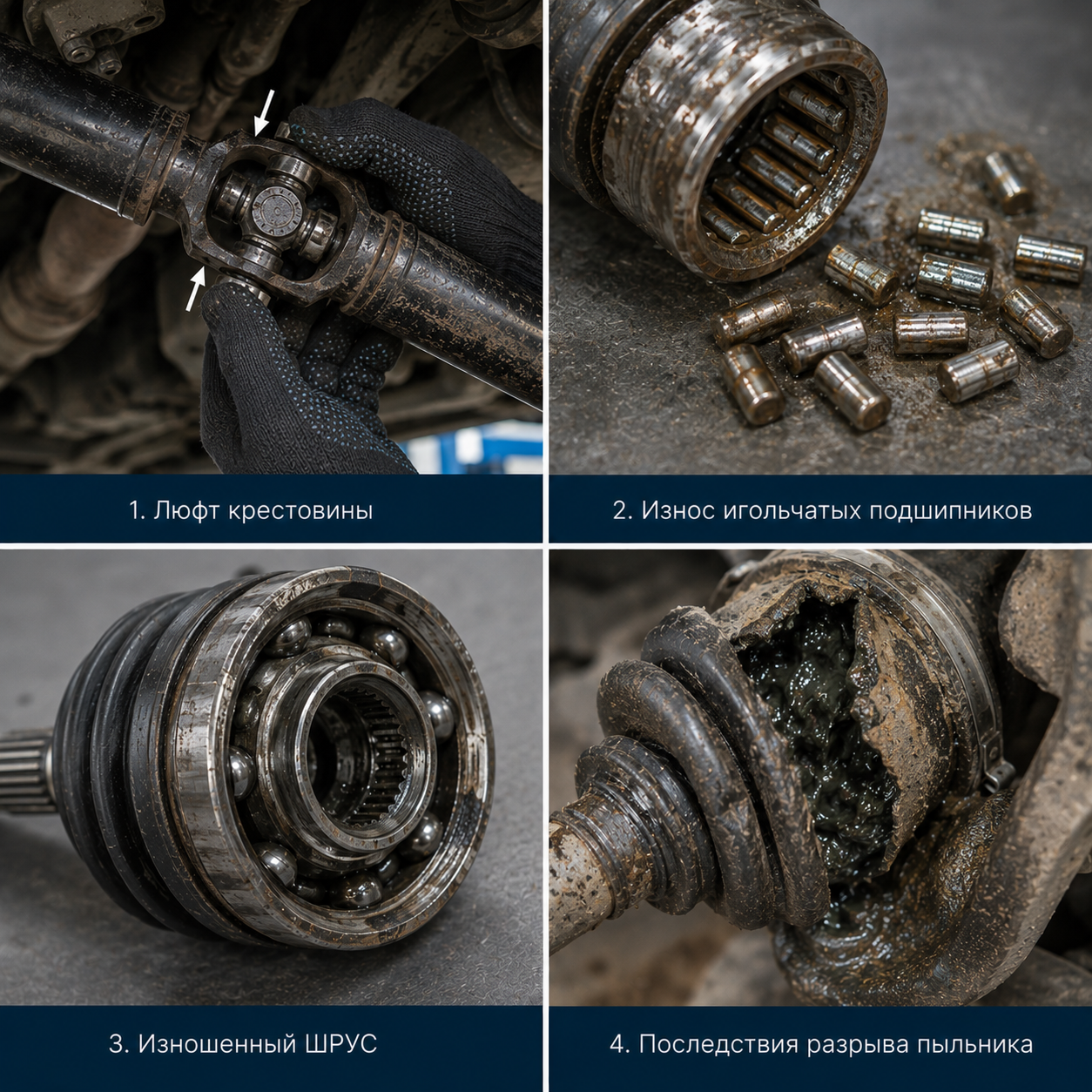

Признаки износа:
- стуки при начале движения;
- вибрация;
- люфт кардана;
- скрип.
ШРУС
Главное условие долгой службы — целый пыльник.
Если он не поврежден, ресурс шарнира может превышать 200–250 тыс. км.
Признаки неисправности:
- вибрации;
- хруст;
- повышенный шум;
- повреждение пыльника;
- утечка смазки.

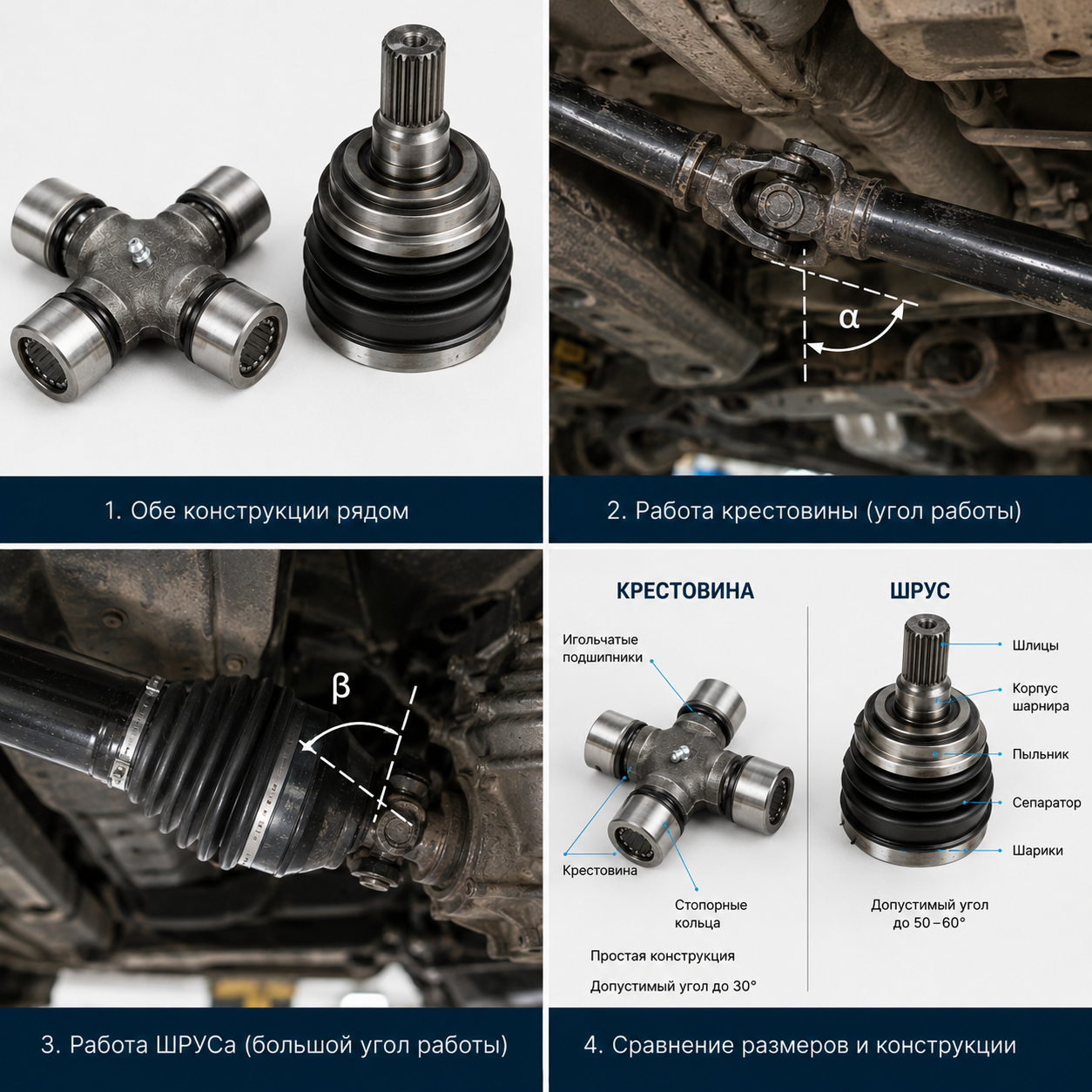

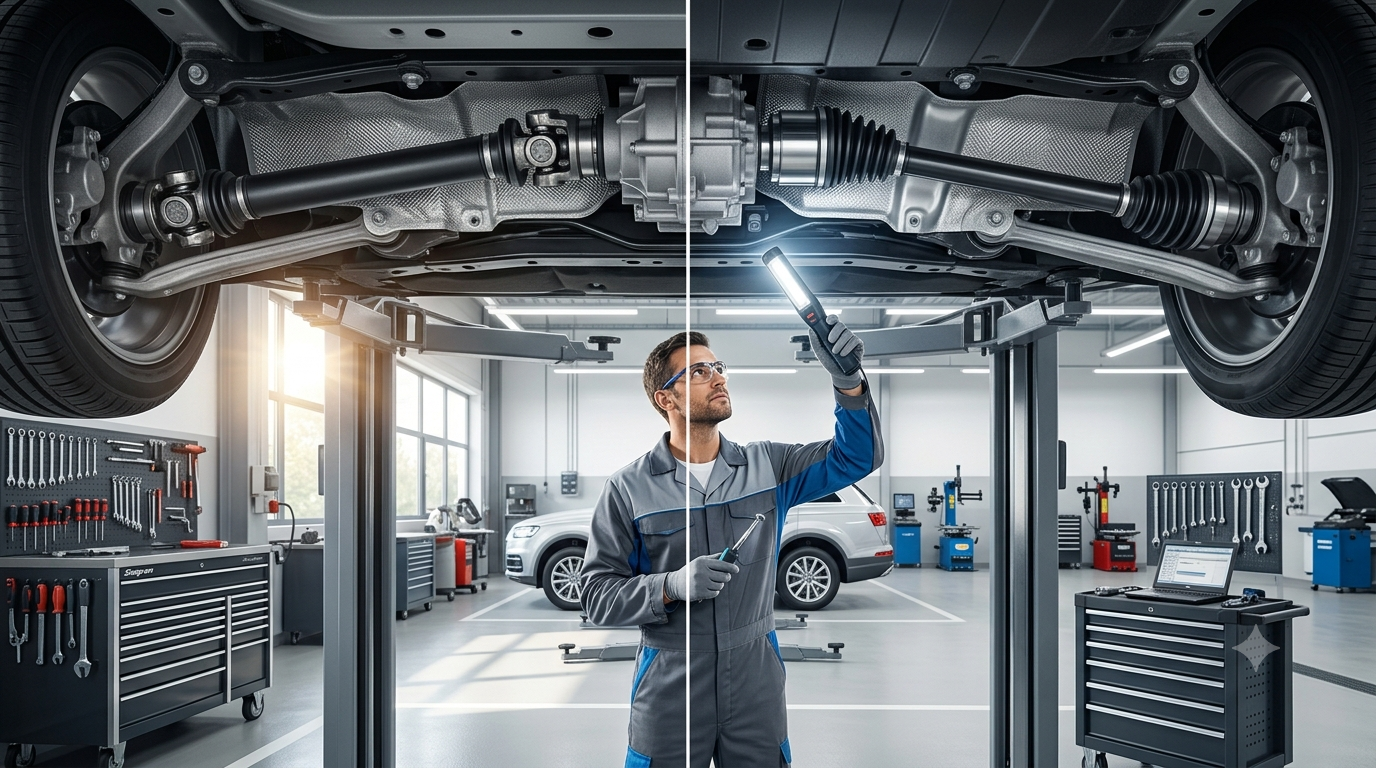

Сравнение крестовины и ШРУСа
| Параметр | Крестовина | ШРУС |
|---|---|---|
| Конструкция | Простая | Сложная |
| Стоимость | Ниже | Выше |
| Вибрации | Выше | Минимальные |
| Допустимый угол | До 30° | До 50–60° |
| Работа под высокой нагрузкой | Отличная | Хорошая |
| Чувствительность к грязи | Низкая | Высокая |
| Комфорт | Средний | Высокий |
| Ремонтопригодность | Высокая | Ниже |
| Подходит для бездорожья | Да | Ограниченно |
Что выбрать
Однозначного победителя здесь нет.
Если автомобиль эксплуатируется преимущественно на асфальте, а водитель ценит плавность хода и отсутствие вибраций, карданный вал со ШРУСами станет хорошим выбором.
Если же машина регулярно используется на бездорожье, испытывает серьезные нагрузки или подвергается тюнингу, классическая карданная крестовина остается наиболее надежным и практичным решением.
Перед выбором также стоит учитывать стоимость обслуживания, доступность запасных частей и условия эксплуатации автомобиля.
Заключение
Несмотря на возраст конструкции, карданная крестовина по-прежнему остается востребованной благодаря своей простоте, надежности и способности выдерживать тяжелые условия эксплуатации. ШРУС, в свою очередь, обеспечивает более комфортную и плавную работу трансмиссии, снижает вибрации и позволяет эффективно передавать крутящий момент при больших углах.
Выбор между крестовиной и ШРУСом зависит не столько от технического превосходства одного решения над другим, сколько от того, где и как эксплуатируется автомобиль. Для городской эксплуатации и трассы чаще выигрывает ШРУС, а для бездорожья, тяжелых нагрузок и максимальной надежности многие владельцы по-прежнему предпочитают проверенную временем карданную крестовину.
