Как снять датчик охлаждающей жидкости самостоятельно и заменить на новый
Датчик температуры охлаждающей жидкости (ДТОЖ) — один из ключевых элементов системы управления двигателем. Именно он передает электронному блоку управления информацию о температуре антифриза, влияя на работу вентилятора охлаждения, состав топливной смеси, запуск двигателя и расход топлива.
Если датчик выходит из строя, двигатель может перегреваться, плохо запускаться, потреблять больше топлива и работать нестабильно. В этой статье подробно разберем принцип работы ДТОЖ, признаки неисправности, способы диагностики и пошаговую инструкцию по самостоятельной замене датчика.
Что такое датчик температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости — это электронный элемент, который измеряет температуру антифриза в системе охлаждения двигателя и передает данные в электронный блок управления (ЭБУ).
На основе этих данных система:
- регулирует подачу топлива;
- корректирует угол опережения зажигания;
- управляет работой вентилятора охлаждения;
- контролирует обороты холостого хода;
- определяет момент перехода двигателя в рабочий режим.
Современные автомобили используют термисторный датчик, сопротивление которого изменяется в зависимости от температуры.

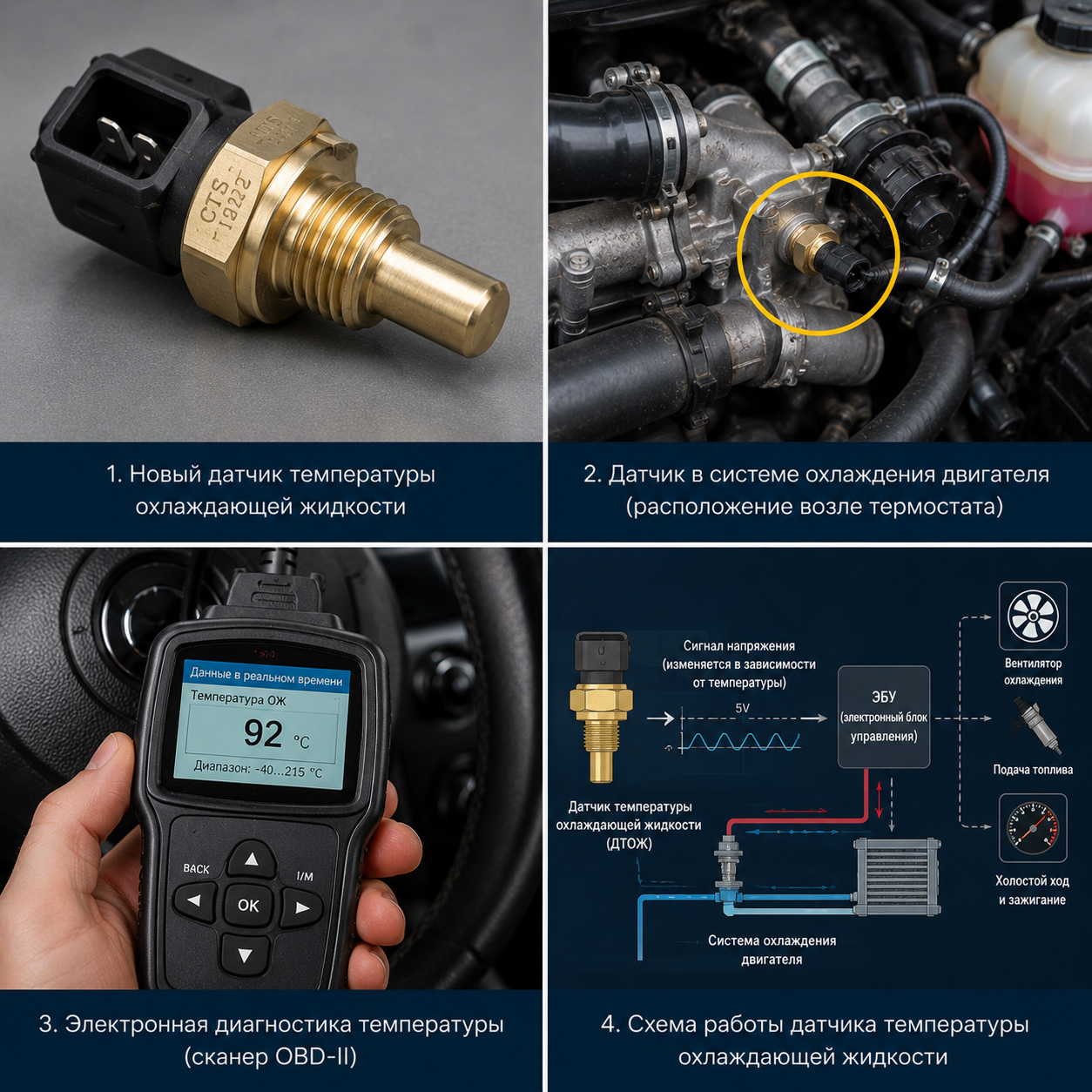

Принцип работы ДТОЖ
В основе большинства датчиков лежит термистор с отрицательным температурным коэффициентом.
Это означает:
- при низкой температуре сопротивление высокое;
- при нагреве сопротивление уменьшается.
ЭБУ подает на датчик опорное напряжение 5 В и анализирует изменения сигнала. По величине сопротивления вычисляется фактическая температура охлаждающей жидкости.
Некоторые производители используют датчики с положительным температурным коэффициентом, однако принцип работы остается аналогичным — изменение сопротивления позволяет определить температуру двигателя.
На что влияет датчик температуры охлаждающей жидкости
Исправный ДТОЖ участвует в работе сразу нескольких систем автомобиля.
Формирование топливной смеси
При холодном запуске двигатель нуждается в более богатой смеси. По мере прогрева ЭБУ постепенно уменьшает подачу топлива.
Если датчик передает неверные данные:
- расход топлива увеличивается;
- появляются провалы при разгоне;
- двигатель начинает работать нестабильно.
Работа вентилятора охлаждения
При достижении определенной температуры датчик подает сигнал на включение вентилятора.
Неисправность может привести к двум ситуациям:
- вентилятор не включается и двигатель перегревается;
- вентилятор работает постоянно даже на холодном моторе.
Управление оборотами холостого хода
ДТОЖ помогает поддерживать стабильные обороты во время прогрева двигателя.
При неисправности возможны:
- плавающие обороты;
- остановка двигателя после запуска;
- затрудненный холодный пуск.
Работа автоматической коробки передач
Во многих автомобилях АКПП учитывает температуру двигателя для выбора алгоритма переключения передач и блокировки гидротрансформатора.
Где находится датчик температуры охлаждающей жидкости
Точное расположение зависит от конструкции двигателя, однако чаще всего датчик установлен:
- возле корпуса термостата;
- в головке блока цилиндров;
- на патрубке системы охлаждения;
- вблизи выхода охлаждающей жидкости из двигателя.
На некоторых современных автомобилях используются сразу два датчика:
- для ЭБУ;
- для панели приборов.
Перед заменой рекомендуется ознакомиться со схемой конкретного автомобиля.
Признаки неисправности ДТОЖ
Неисправный датчик температуры способен вызывать множество симптомов.
Основные признаки
- повышенный расход топлива;
- трудный запуск холодного двигателя;
- перегрев двигателя;
- слишком долгий прогрев;
- нестабильные холостые обороты;
- включение вентилятора на холодном моторе;
- постоянная работа вентилятора;
- снижение мощности двигателя;
- появление ошибки Check Engine.
Косвенные признаки
Иногда проблема проявляется менее очевидно:
- черный нагар на свечах зажигания;
- запах несгоревшего топлива;
- повышенная токсичность выхлопа;
- ухудшение динамики автомобиля.
Почему выходит из строя датчик температуры
Основные причины поломки:
Естественный износ
Со временем термистор теряет точность измерений.
Коррозия контактов
Попадание влаги вызывает окисление разъемов и ухудшение контакта.
Повреждение проводки
Обрыв или короткое замыкание проводов приводит к передаче некорректных данных.
Утечка охлаждающей жидкости
Антифриз может попасть внутрь разъема и вызвать повреждение контактов.
Перегрев двигателя
Регулярная работа двигателя при высоких температурах ускоряет износ датчика.
Как проверить датчик температуры охлаждающей жидкости
Перед заменой рекомендуется убедиться, что проблема действительно связана с датчиком.
Визуальный осмотр
Проверьте:
- состояние корпуса;
- отсутствие трещин;
- чистоту контактов;
- отсутствие подтеков антифриза.
Проверка питания
Необходимо измерить напряжение на разъеме.
Нормальное значение — около 5 В.
Если напряжения нет, проблема может быть связана с проводкой или блоком управления.
Проверка мультиметром
Измерьте сопротивление датчика при разных температурах.
Примерные значения:
| Температура | Сопротивление |
|---|---|
| +20 °C | 2–3 кОм |
| +40 °C | 1–1,5 кОм |
| +80 °C | 250–400 Ом |
Точные параметры необходимо уточнять по технической документации конкретного автомобиля.
Подготовка к замене датчика
Для работы понадобятся:
- набор рожковых или торцевых ключей;
- отвертка;
- емкость для антифриза;
- новый датчик температуры;
- свежий антифриз (при необходимости);
- ветошь;
- перчатки.
Важное правило
Все работы выполняются только на полностью остывшем двигателе.
Открытие системы охлаждения на горячем моторе может привести к серьезным ожогам.

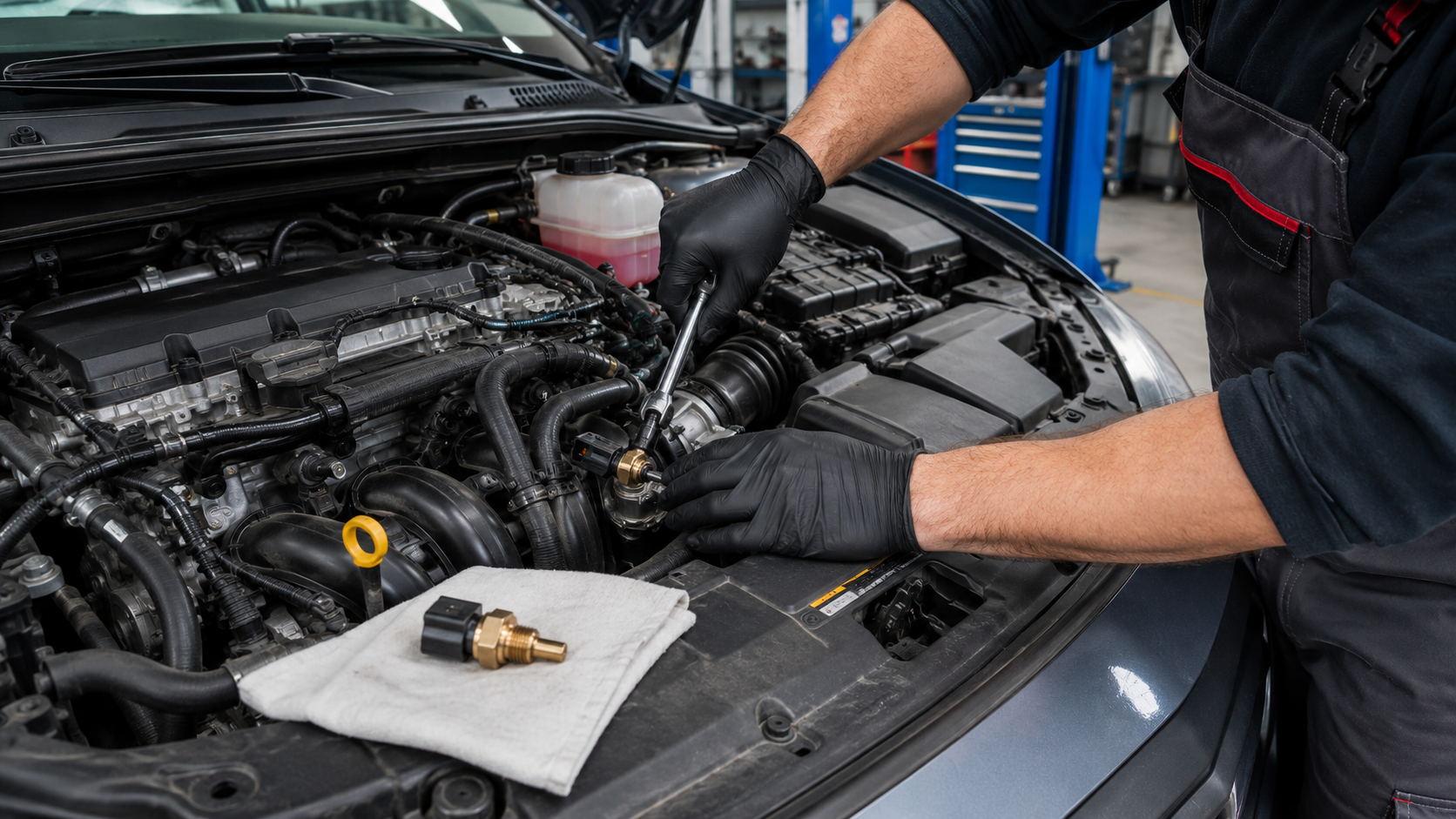

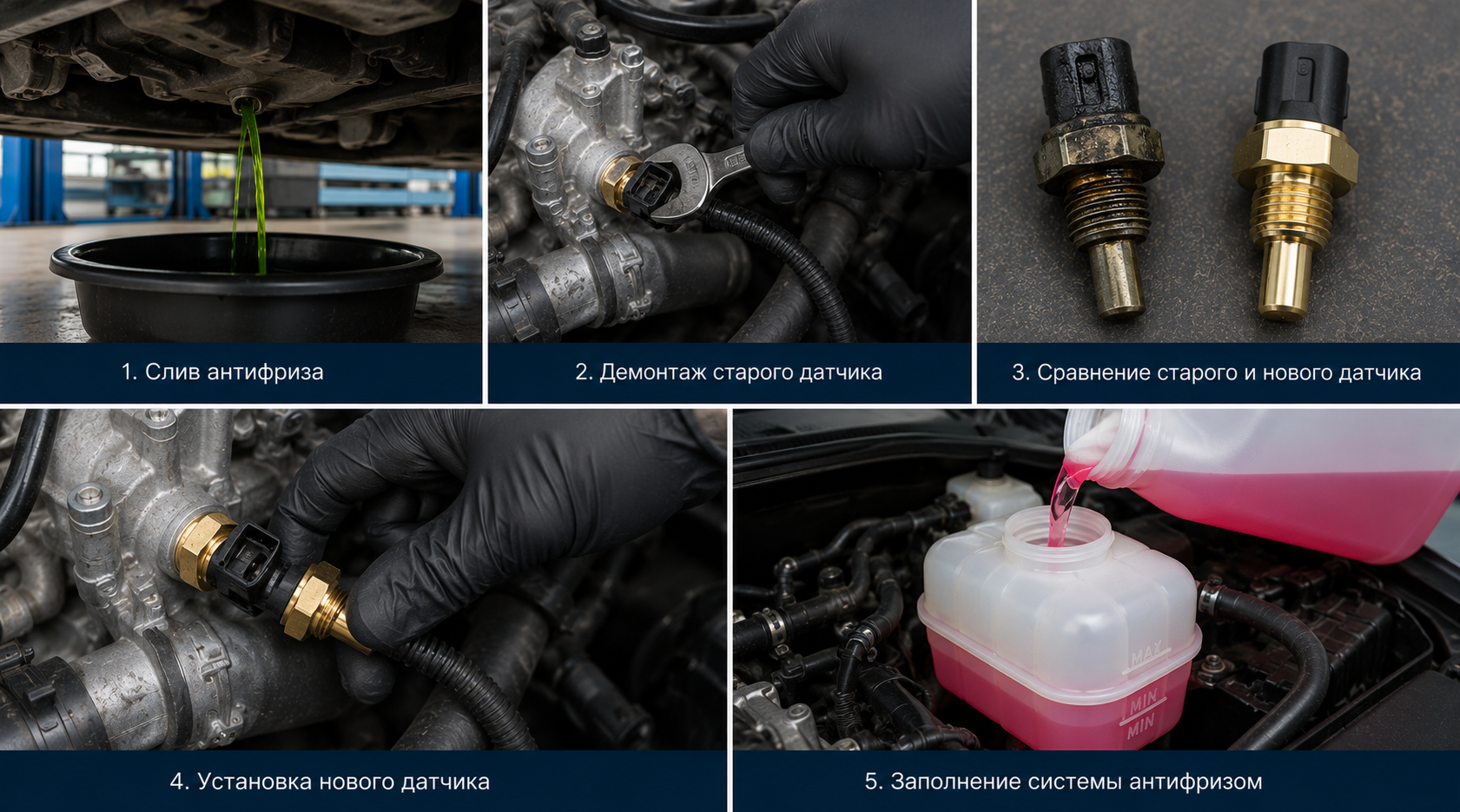

Как снять датчик охлаждающей жидкости самостоятельно
Шаг 1. Отключите аккумулятор
Снимите минусовую клемму аккумулятора для предотвращения короткого замыкания.
Шаг 2. Снизьте уровень антифриза
Слейте часть охлаждающей жидкости ниже уровня установки датчика.
Для этого:
- Подставьте емкость под радиатор.
- Откройте сливную пробку.
- Слейте необходимое количество антифриза.
Шаг 3. Отсоедините разъем
Аккуратно нажмите фиксатор и снимите электрическую колодку с датчика.
Проверьте контакты на наличие коррозии.
Шаг 4. Выкрутите старый датчик
Используя подходящий ключ:
- аккуратно отверните датчик против часовой стрелки;
- извлеките его из посадочного места.
Будьте готовы к небольшому вытеканию охлаждающей жидкости.
Установка нового датчика
Шаг 1. Подготовьте посадочное место
Удалите загрязнения и остатки старого герметика.
Шаг 2. Установите новый датчик
Вкрутите новый ДТОЖ вручную, затем аккуратно подтяните ключом.
Не перетягивайте резьбу, чтобы не повредить корпус или посадочное отверстие.
Шаг 3. Подключите разъем
Подсоедините электрическую колодку до характерного щелчка.
Шаг 4. Заполните систему охлаждения
Долейте антифриз до необходимого уровня.
Шаг 5. Удалите воздушные пробки
Запустите двигатель и прогрейте его до рабочей температуры.
Проверьте:
- уровень антифриза;
- отсутствие подтеков;
- корректность показаний температуры.
Ошибки при замене датчика
Чаще всего автовладельцы допускают следующие ошибки:
- установка неподходящего датчика;
- чрезмерная затяжка резьбы;
- отсутствие проверки контактов;
- замена без слива охлаждающей жидкости;
- игнорирование воздушных пробок после заливки антифриза.
Любая из этих ошибок может привести к некорректной работе системы охлаждения.
Можно ли ездить с неисправным ДТОЖ
Эксплуатация автомобиля с неисправным датчиком крайне нежелательна.
Возможные последствия:
- перегрев двигателя;
- повышенный расход топлива;
- ускоренный износ свечей зажигания;
- нестабильная работа мотора;
- повреждение каталитического нейтрализатора;
- дорогостоящий ремонт двигателя.
При появлении первых признаков неисправности рекомендуется как можно быстрее провести диагностику и заменить датчик.
Заключение
Датчик температуры охлаждающей жидкости — небольшой, но крайне важный элемент системы управления двигателем. От его исправности зависит запуск мотора, расход топлива, работа вентилятора охлаждения и общая надежность автомобиля.
Проверить и заменить ДТОЖ можно самостоятельно, имея минимальный набор инструментов и соблюдая меры безопасности. Главное — использовать качественный датчик, подходящий именно для вашей модели автомобиля, и внимательно контролировать состояние системы охлаждения после установки.
