Сцепление — один из ключевых узлов автомобиля с механической коробкой передач. Именно оно обеспечивает плавное трогание с места, корректное переключение передач и защищает трансмиссию от ударных нагрузок. В среднем комплект сцепления служит 100–120 тысяч километров, однако при агрессивной эксплуатации его ресурс может значительно сократиться.
Многие автомобилисты сталкиваются с вопросом: какой стороной ставить диск сцепления и что произойдет, если установить его неправильно? Ошибка при монтаже может привести к невозможности переключения передач, появлению посторонних шумов и необходимости повторного демонтажа коробки передач. Разберемся, как правильно поставить диск сцепления и на что обратить особое внимание при замене.
Для чего нужен диск сцепления
Диск сцепления передает крутящий момент от двигателя к коробке передач через маховик и корзину сцепления. В его конструкции находятся:
- фрикционные накладки;
- демпферные пружины;
- ступица со шлицами;
- металлический каркас.
Во время работы диск испытывает значительные механические и температурные нагрузки, поэтому постепенно изнашивается.

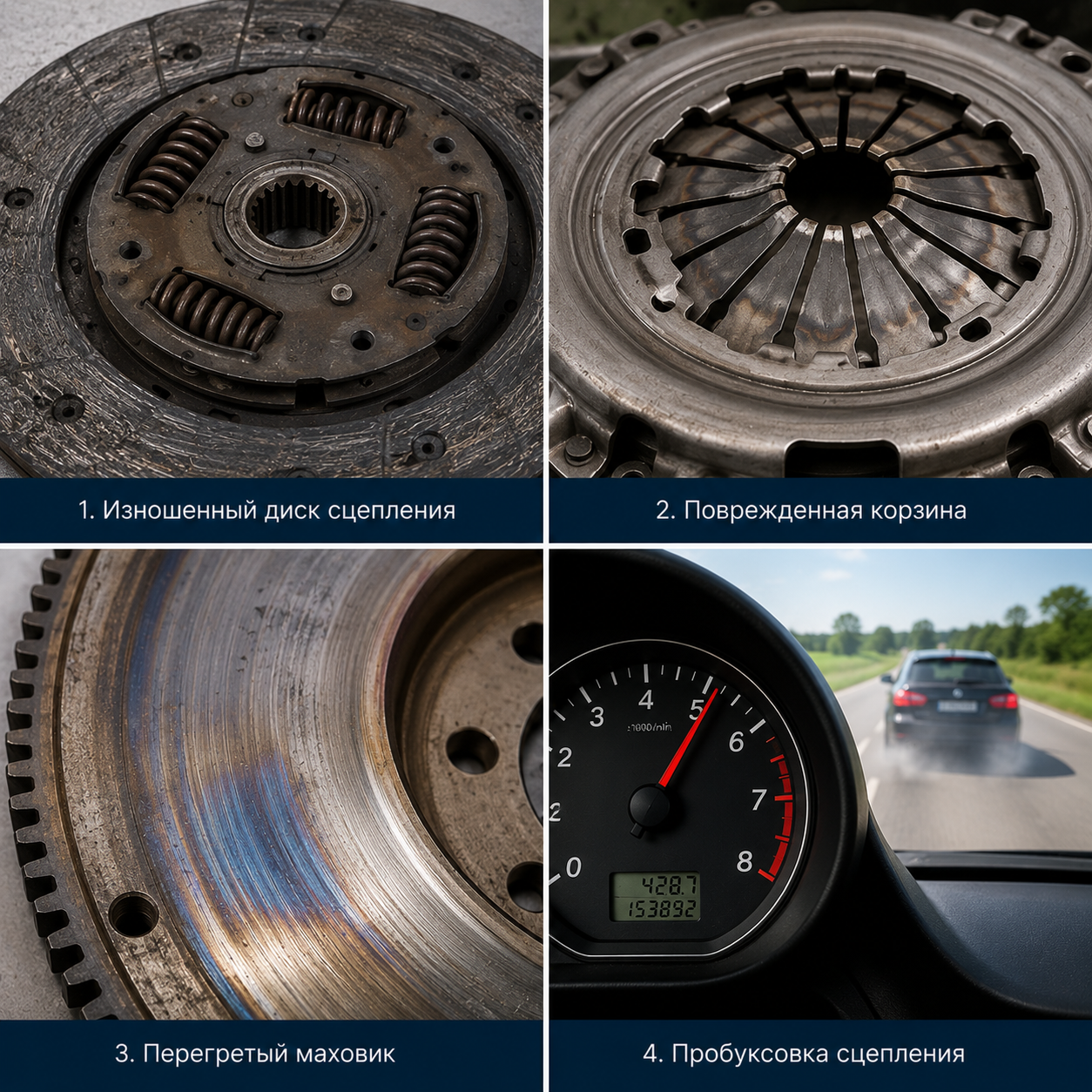

Когда требуется замена диска сцепления
О необходимости ремонта могут свидетельствовать следующие признаки:
Пробуксовка сцепления
Обороты двигателя растут, а скорость автомобиля увеличивается медленно.
Рывки при трогании
Машина начинает движение не плавно, а с заметными толчками.
Трудности при переключении передач
Передачи включаются с усилием или сопровождаются хрустом.
Посторонние шумы
Появляются скрежет, вибрации или гул при выжиме педали сцепления.
Провал или чрезмерная жесткость педали
Изменение привычного усилия на педали часто указывает на проблемы в системе сцепления.

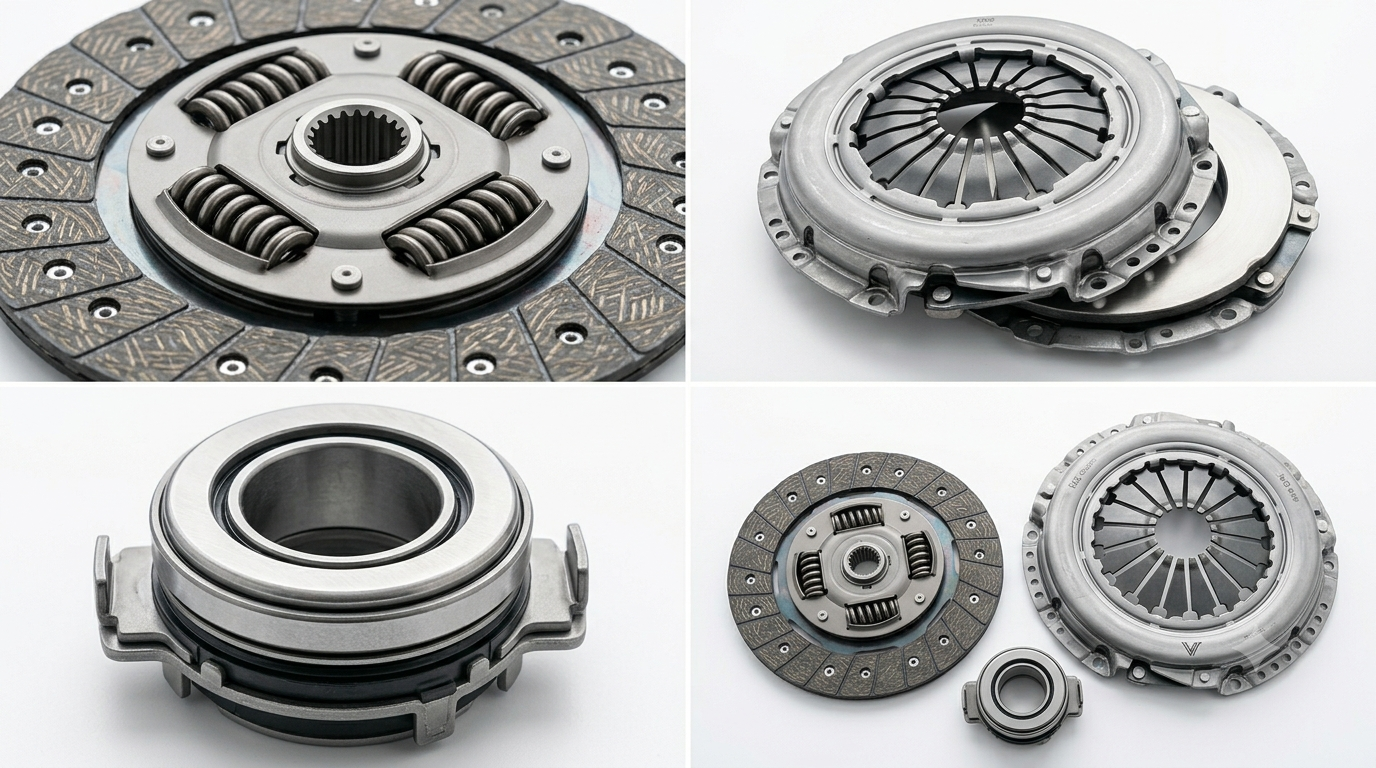

Устройство комплекта сцепления
Перед заменой важно понимать состав узла.
В комплект входят:
- ведомый диск сцепления;
- корзина сцепления;
- выжимной подшипник;
- маховик (отдельный элемент системы);
- вилка выключения сцепления.
Специалисты рекомендуют менять комплект полностью. Частичная замена часто приводит к повторному ремонту через короткий промежуток времени.
Какой стороной ставить диск сцепления
Это один из самых распространенных вопросов при ремонте.
Главное правило
Выступающая часть ступицы с демпферными пружинами должна быть направлена к корзине сцепления и коробке передач.
Плоская сторона диска обращается к маховику двигателя.
Если установить диск наоборот:
- ступица упрется в маховик или его крепеж;
- демпферные пружины будут задевать элементы корзины;
- сцепление не сможет полностью выключаться;
- появятся скрежет и вибрации;
- передачи перестанут нормально включаться.
В большинстве случаев автомобиль после такой сборки потребует повторного снятия коробки передач.
Как определить правильную сторону установки
По маркировке производителя
Многие диски имеют специальные надписи:
Для стороны коробки передач:
- Gearbox Side;
- GB Side;
- Trans Side;
- Getriebeseite.
Для стороны двигателя:
- Flywheel Side;
- Engine Side;
- Motor Side;
- FW Side.
Это самый надежный способ определения правильного положения.
По конструкции ступицы
Если маркировка отсутствует:
- выступающая часть ступицы должна смотреть в сторону КПП;
- более плоская сторона обращается к маховику.
По демпферным пружинам
Большинство демпферных пружин заметно выступают именно со стороны коробки передач.
Подготовка к замене сцепления
Перед началом работ потребуется:
- комплект сцепления;
- набор головок и ключей;
- центрирующая оправка;
- домкрат или подъемник;
- отвертки;
- смазка для шлицев;
- очиститель тормозов.
Автомобиль необходимо установить на подъемник, эстакаду или смотровую яму.

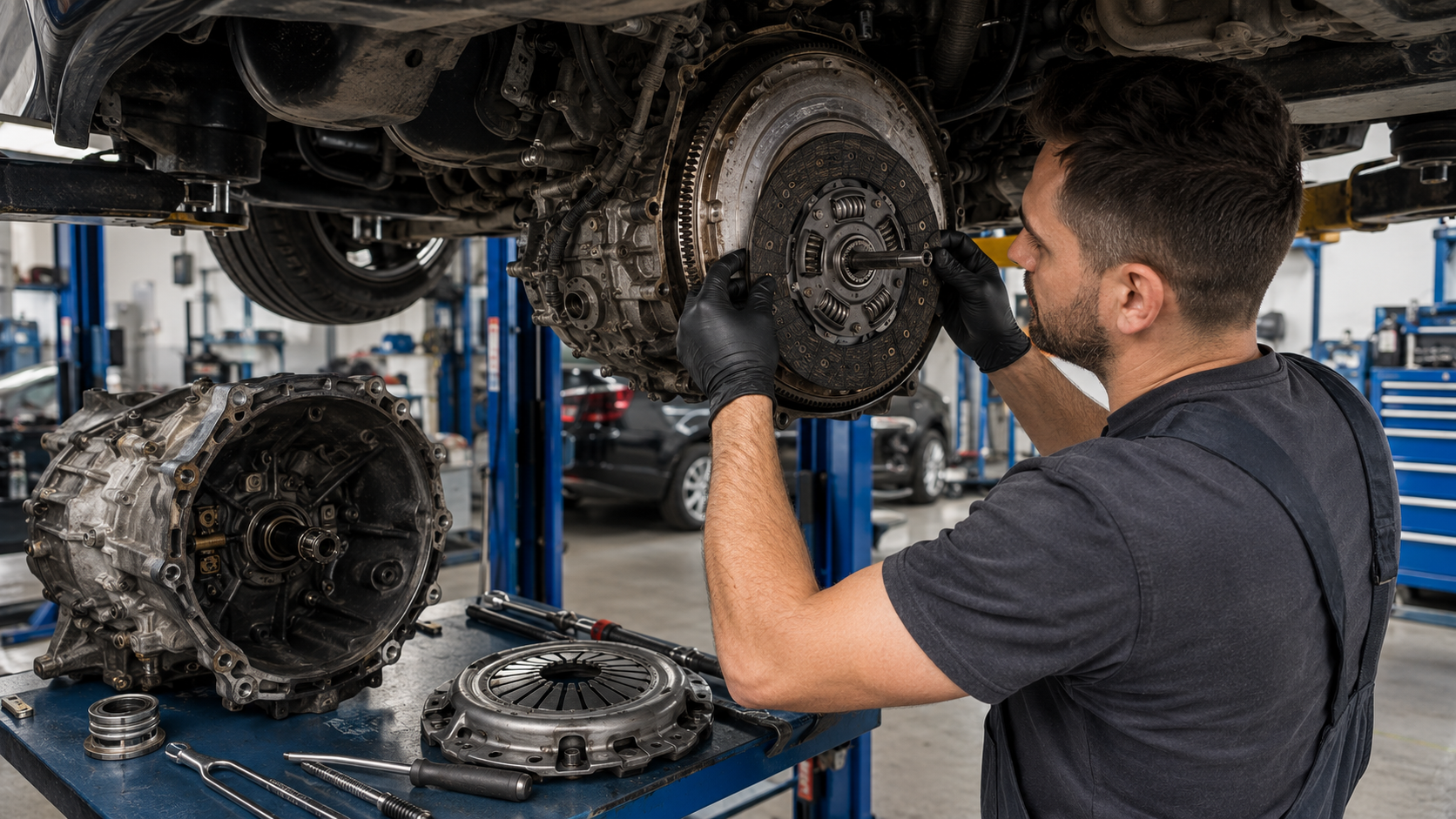

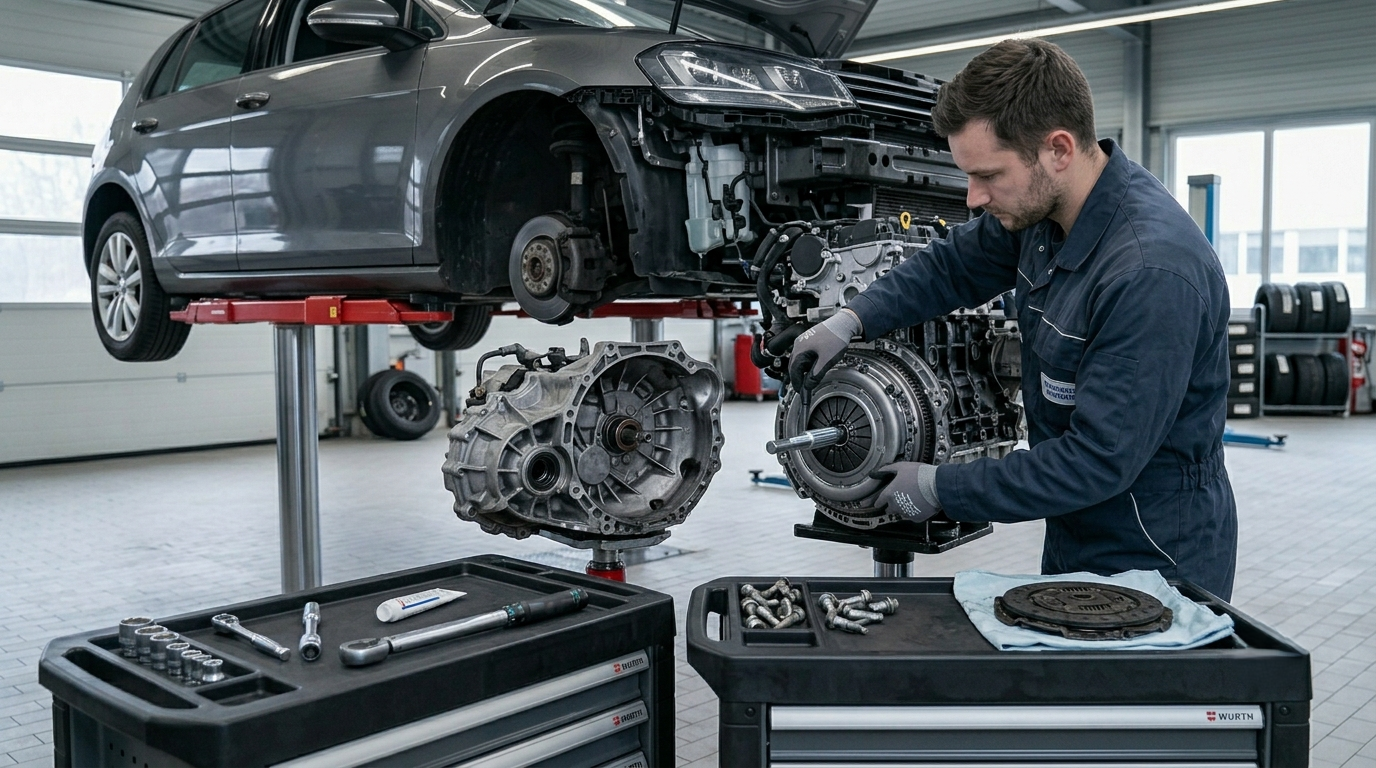

Пошаговая инструкция по замене диска сцепления
Шаг 1. Демонтаж коробки передач
Необходимо:
- отсоединить аккумулятор;
- снять карданный вал или приводы;
- отсоединить рабочий цилиндр сцепления;
- отключить проводку датчиков;
- снять опоры КПП;
- отвести коробку передач от двигателя.
После этого открывается доступ к корзине сцепления.
Шаг 2. Снятие корзины и диска
Болты корзины откручиваются постепенно и крест-накрест.
После снятия необходимо проверить:
- состояние маховика;
- износ фрикционных накладок;
- состояние корзины;
- выжимной подшипник.
Шаг 3. Осмотр маховика
На поверхности не должно быть:
- глубоких борозд;
- трещин;
- следов перегрева;
- синевы металла.
При наличии повреждений рекомендуется проточка или замена маховика.

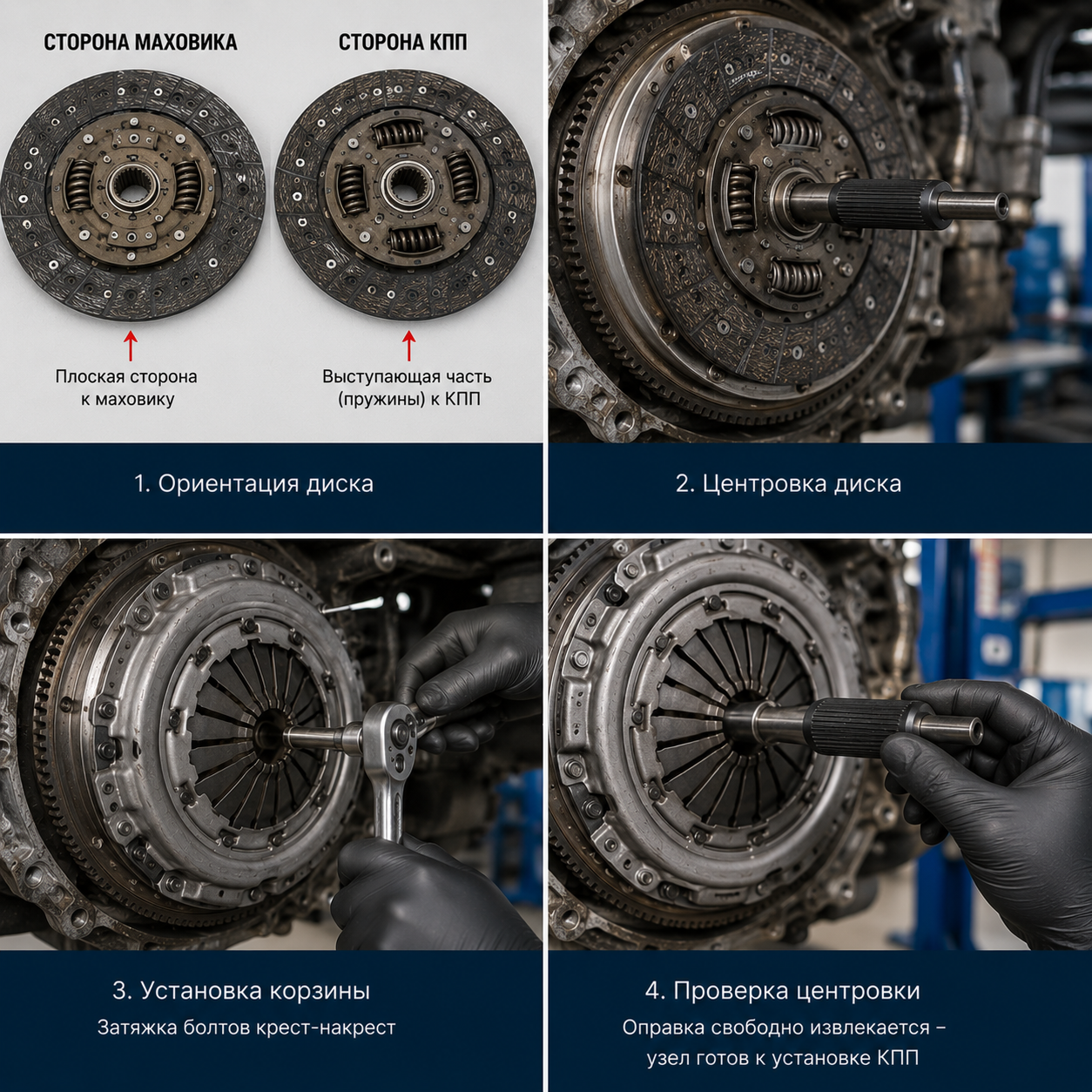

Шаг 4. Установка нового диска
Диск устанавливается правильной стороной:
- плоской частью к маховику;
- выступающей ступицей к корзине.
После этого выполняется центровка.
Шаг 5. Центровка диска
Это обязательная операция.
Для центровки используется:
- специальная оправка;
- старый первичный вал;
- универсальный центрирующий инструмент.
Без точной центровки установить коробку передач будет крайне сложно.
Шаг 6. Монтаж корзины
Корзина устанавливается по ранее нанесенным меткам.
Болты затягиваются:
- постепенно;
- равномерно;
- крест-накрест.
Это позволяет избежать перекоса нажимного диска.
Шаг 7. Установка коробки передач
После завершения сборки КПП устанавливается обратно, подключаются все элементы трансмиссии и гидропривода сцепления.
Какие детали рекомендуется менять одновременно
При доступе к сцеплению специалисты рекомендуют заменить:
Выжимной подшипник
Даже если он работает исправно, его ресурс часто сопоставим с ресурсом диска.
Сальник первичного вала
Замена предотвратит утечки масла после сборки.
Задний сальник коленчатого вала
Потекший сальник способен быстро испортить новый диск сцепления.
Направляющую выжимного подшипника
При наличии следов износа ее также желательно заменить.

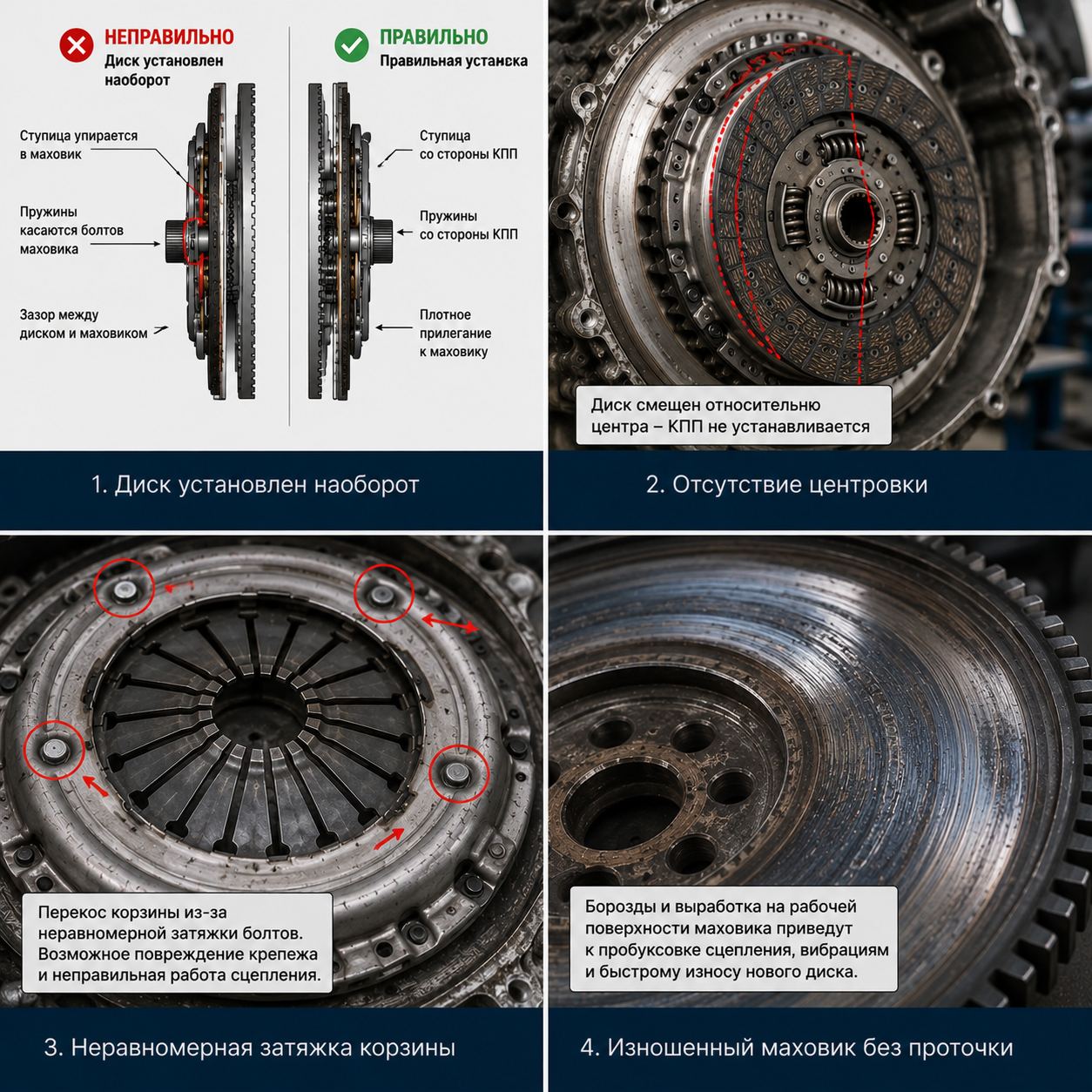

Распространенные ошибки при установке
Установка диска наоборот
Самая частая ошибка начинающих механиков.
Отсутствие центровки
Коробка передач не сможет нормально состыковаться с двигателем.
Неравномерная затяжка корзины
Вызывает деформацию нажимного диска.
Отказ от замены выжимного подшипника
Может привести к повторному снятию КПП уже через несколько тысяч километров.
Попадание смазки на фрикционные накладки
Даже небольшое количество масла приводит к пробуксовке сцепления.
Нужно ли смазывать элементы сцепления
Да, но только определенные места:
- шлицы первичного вала;
- направляющую выжимного подшипника;
- точки контакта вилки сцепления.
Фрикционные поверхности диска, корзины и маховика должны оставаться абсолютно сухими.
Что проверить после сборки
Перед началом эксплуатации необходимо убедиться:
- педаль сцепления имеет нормальный ход;
- передачи включаются без усилий;
- отсутствуют посторонние шумы;
- автомобиль плавно трогается с места;
- нет пробуксовки под нагрузкой.
Первые 500–1000 километров рекомендуется избегать резких стартов и агрессивной езды, чтобы новые фрикционные накладки правильно притерлись.
Заключение
Правильная установка диска сцепления напрямую влияет на надежность работы трансмиссии. Главное правило — сторона с выступающей ступицей и демпферными пружинами должна быть обращена к корзине сцепления и коробке передач. Не менее важно тщательно отцентровать диск, заменить выжимной подшипник и проверить состояние маховика. Соблюдение этих рекомендаций позволит новому комплекту сцепления прослужить максимально долго и избавит от необходимости повторного ремонта.
