Как подключить усилитель к магнитоле: инструменты, схема и пошаговая инструкция
Штатная автомобильная магнитола обычно способна напрямую работать с динамиками, однако возможности встроенного усилительного каскада ограничены. При повышении громкости запас по мощности может быстро заканчиваться, из-за чего появляются слышимые искажения.
Внешний усилитель позволяет разгрузить головное устройство и обеспечить акустике необходимую мощность. Особенно заметна разница при установке более производительных динамиков или сабвуфера.
При этом сам по себе усилитель не гарантирует улучшения звука. Результат зависит от согласования магнитолы, усилителя, акустики, сабвуфера, кабелей и настроек системы.
Что делает автомобильный усилитель
Упрощённо усилитель принимает относительно слабый аудиосигнал от головного устройства, использует энергию бортовой сети и формирует выходной сигнал, способный обеспечить необходимый ток для нагрузки.

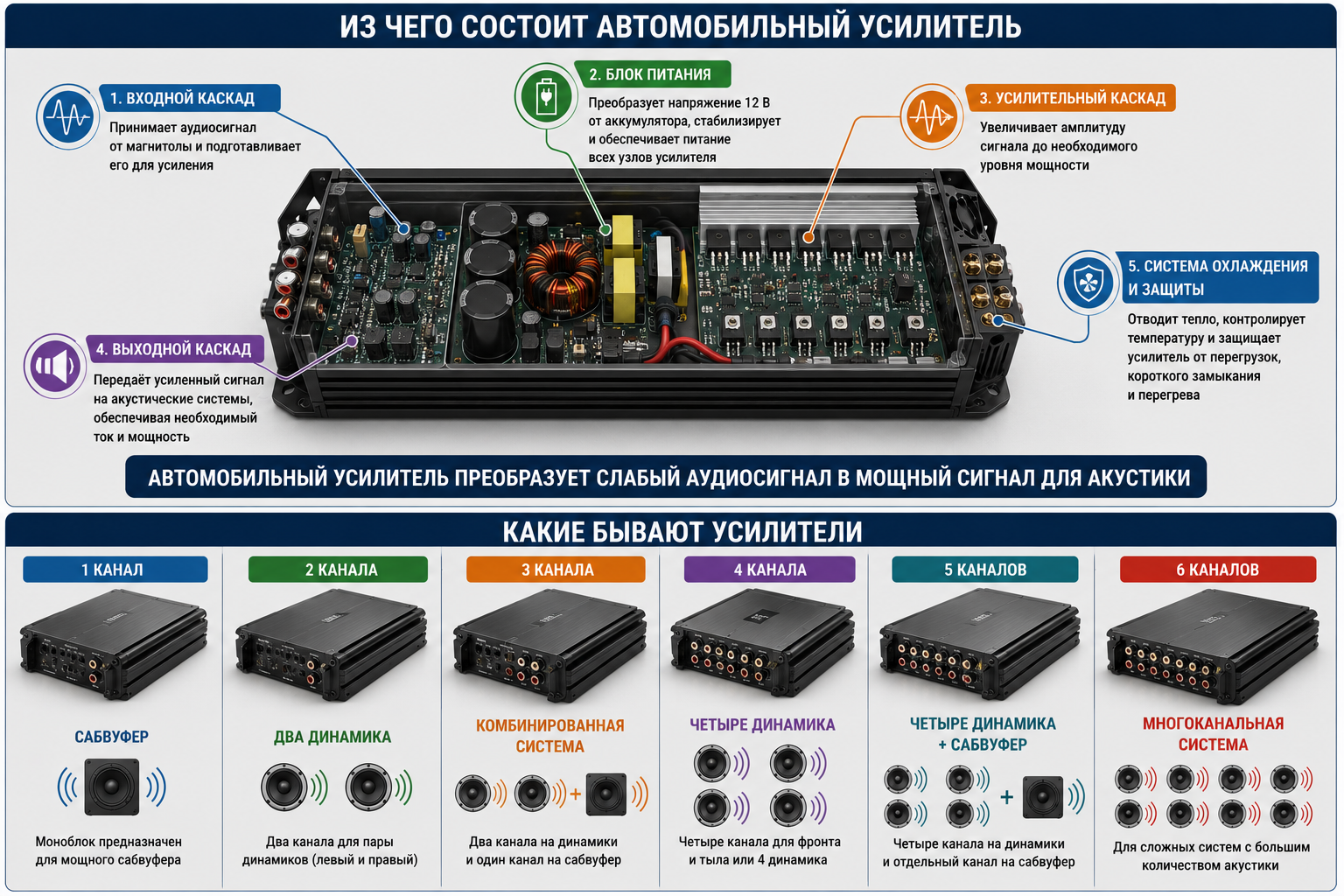

В его составе можно выделить несколько основных узлов:
- входной каскад — принимает сигнал от магнитолы;
- блок питания — преобразует напряжение бортовой сети в необходимые для работы усилителя значения;
- усилительный каскад — увеличивает мощность сигнала;
- выходной каскад — передаёт усиленный сигнал на динамики;
- система защиты — отключает или ограничивает работу устройства при перегреве, коротком замыкании и других аварийных режимах.
Поэтому при выборе оборудования необходимо смотреть не только на указанную производителем максимальную мощность, но и на номинальную мощность при конкретном сопротивлении нагрузки.
Какие бывают автомобильные усилители
Усилители различаются сразу по нескольким параметрам. Не стоит путать класс усиления с количеством каналов: это разные характеристики.
Усилители по количеству каналов
Одноканальный усилитель
Моноблок предназначен преимущественно для сабвуфера. Он рассчитан на работу с низкочастотной нагрузкой и часто используется в системах, где требуется отдельный мощный канал для сабвуфера.
Двухканальный усилитель
Подходит для двух динамиков или двухканального подключения сабвуфера. При некоторых схемах два канала можно объединить в мостовой режим, если это допускается производителем.
Трёхканальный усилитель
Комбинирует два канала для фронтальной акустики и отдельный канал для сабвуфера. Такие модели позволяют собрать достаточно компактную систему.
Четырёхканальный усилитель
Один из наиболее универсальных вариантов. Четыре канала позволяют усилить фронтальную и тыловую акустику либо использовать часть каналов для других задач в зависимости от схемы системы.
Пятиканальный усилитель
Позволяет одним устройством управлять четырьмя основными каналами и отдельным сабвуферным каналом. Это удобное решение для комплексной автомобильной аудиосистемы.
Шестиканальный и многоканальные усилители
Используются в более сложных системах, где требуется отдельное усиление большого количества акустических каналов.
Усилители по классу работы
На практике в автомобильном звуке распространены усилители классов AB и D.
Класс AB сочетает достаточно высокое качество усиления с умеренным КПД, но выделяет больше тепла.
Класс D отличается высоким КПД и меньшими тепловыми потерями при сопоставимой выходной мощности. Поэтому такие усилители особенно популярны для сабвуферов и мощных автомобильных систем.
Таким образом, при выборе оборудования нужно отдельно учитывать количество каналов, класс усиления, номинальную мощность, допустимое сопротивление нагрузки и набор входов и фильтров.
Что понадобится для установки усилителя
Перед началом работы необходимо подготовить инструменты и материалы.
Обычно понадобятся:
- комплект силового кабеля;
- межблочные RCA-кабели, если используются линейные выходы;
- управляющий провод Remote;
- кабели для подключения динамиков;
- держатель предохранителя;
- предохранитель подходящего номинала;
- клеммы и наконечники;
- гофра или защитная оплётка для силового кабеля;
- мультиметр;
- набор отвёрток и ключей;
- инструмент для демонтажа пластиковых элементов;
- кримпер или подходящий инструмент для обжима наконечников;
- изоляционные материалы;
- крепёж для усилителя.
Если усилитель подключается к штатной магнитоле без RCA-выходов, может потребоваться устройство с высокоуровневым входом или отдельный преобразователь сигнала.
Как выбрать место для усилителя
Усилитель необходимо устанавливать так, чтобы он был надёжно закреплён и имел достаточное пространство для охлаждения.
Наиболее распространённые варианты:
- под передним сиденьем;
- в багажнике;
- на спинке заднего сиденья;
- на специальной монтажной панели.
У каждого варианта есть свои особенности.
Установка под сиденьем
Преимущество такого размещения — небольшая длина проводов до головного устройства и удобный доступ к оборудованию.
Однако необходимо убедиться, что усилитель не соприкасается с механизмами регулировки кресла, не перекрывается ковровым покрытием и не подвергается воздействию влаги.
Установка в багажнике
Это распространённый вариант для мощных усилителей и систем с сабвуфером.
Главное — обеспечить вентиляцию и защитить оборудование от случайного механического воздействия.
Не следует устанавливать усилитель непосредственно на металлическую поверхность кузова без учёта требований производителя. Надёжное крепление и электрическая безопасность важнее декоративного расположения устройства.
Как правильно выбрать силовой кабель
Один из наиболее важных элементов установки — силовая проводка.
Сечение кабеля выбирают не только по мощности усилителя. Необходимо учитывать:
- максимальный потребляемый ток;
- длину кабеля;
- напряжение бортовой сети;
- допустимое падение напряжения;
- способ прокладки;
- требования производителя усилителя и кабеля.
Чем выше ток и длиннее провод, тем большее сечение может потребоваться.
Нельзя ориентироваться только на рекламную цифру максимальной мощности усилителя. Для расчёта проводки гораздо полезнее знать его реальное потребление и номинальную выходную мощность.
Зачем нужен предохранитель
Силовой кабель, идущий от аккумулятора, обязательно должен иметь защиту от короткого замыкания.
Предохранитель устанавливают как можно ближе к положительной клемме аккумулятора. Его задача — защитить проводку в случае повреждения изоляции или короткого замыкания.
Номинал предохранителя должен соответствовать допустимой нагрузке проводки и требованиям производителя оборудования.
Ставить предохранитель значительно большего номинала только ради того, чтобы он не перегорал, опасно: при аварийном токе кабель может перегреться раньше, чем сработает защита.

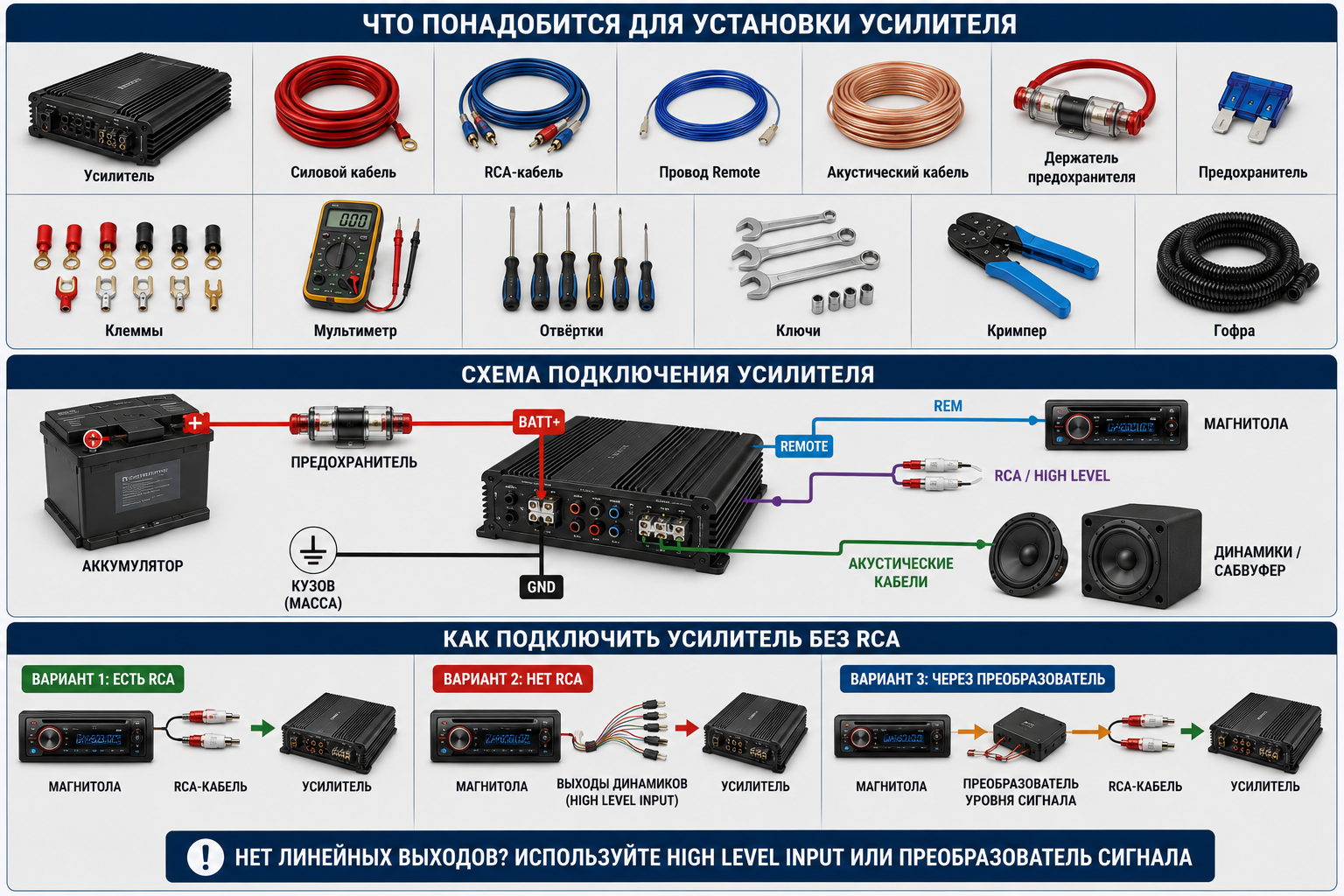

Как подключить усилитель к магнитоле: схема
Стандартное подключение состоит из нескольких независимых цепей:
Аккумулятор → предохранитель → BATT+ усилителя
Кузов → GND усилителя
Магнитола → Remote → REM усилителя
Магнитола → RCA или High Level → вход усилителя
Усилитель → акустические кабели → динамики или сабвуфер
Перед началом монтажа желательно отключить минусовую клемму аккумулятора.
Подключение питания
Шаг 1. Подключаем плюс
Положительный силовой кабель подключается к плюсовой клемме аккумулятора.
Предохранитель должен находиться в начале силовой линии — рядом с аккумулятором.
Силовой кабель необходимо защищать от перетирания и воздействия высокой температуры. При прохождении через перегородку моторного отсека используется штатный проход или специально защищённое отверстие с уплотнителем.
Шаг 2. Подключаем массу
Клемма GND подключается к кузову автомобиля.
Точку подключения необходимо выбирать на прочном металлическом участке кузова. Контактная поверхность должна быть чистой и обеспечивать надёжное электрическое соединение.
Слишком длинный или плохо закреплённый провод массы может стать причиной падения напряжения, помех и нестабильной работы усилителя.
Шаг 3. Подключаем Remote
Контакт REM используется для управления включением усилителя.
При включении магнитолы на управляющий вход поступает сигнал, после чего усилитель активируется.
Если головное устройство имеет соответствующий управляющий выход, его используют для подключения Remote. В некоторых системах, особенно со штатными магнитолами, может потребоваться специальный интерфейс или автоматическое определение сигнала.
Как подключить усилитель через RCA
Если магнитола оснащена линейными выходами, для передачи аудиосигнала используются RCA-кабели.
На магнитоле они могут обозначаться как:
- Front;
- Rear;
- Subwoofer/Sub;
- Line Out.
Конкретное назначение зависит от модели головного устройства.
Например, при использовании четырёхканального усилителя фронтальные RCA-выходы можно подключить к соответствующим входам усилителя, а Rear — к задним каналам.
Если отдельного Sub Out нет, сабвуферный канал в некоторых системах можно сформировать с помощью соответствующих настроек усилителя или магнитолы.
Как подключить усилитель к магнитоле без RCA
Это особенно актуально для штатных головных устройств.
Если линейных выходов нет, используются:
Высокоуровневые входы
Усилитель с High Level Input может принимать сигнал непосредственно с акустических выходов магнитолы.
В этом случае отдельные RCA-кабели от головного устройства не требуются.
Преобразователь уровня
Если усилитель не имеет высокоуровневого входа, можно использовать специальный преобразователь сигнала, который получает сигнал с акустических выходов и формирует подходящий для усилителя линейный сигнал.
Перед подключением необходимо проверить схему конкретной магнитолы. Особенно важно учитывать особенности штатных аудиосистем, в которых динамики могут быть подключены к отдельным усилителям или использовать нестандартные схемы.
Как прокладывать кабели
Силовые и сигнальные провода желательно прокладывать таким образом, чтобы минимизировать вероятность появления помех.
RCA-кабель не стоит без необходимости прокладывать рядом с мощным силовым кабелем на всей длине автомобиля.
Обычно силовую и сигнальную проводку разводят по разным сторонам салона.
При этом важнее не универсальное правило «левая сторона для одного кабеля, правая для другого», а качественная прокладка, исправность оборудования и отсутствие повреждений экрана и разъёмов.
Все провода необходимо закреплять, чтобы они не болтались под обшивкой и не перетирались о металлические элементы.
Как подключить динамики к усилителю
После подключения питания и сигнала необходимо соединить выходы усилителя с акустикой.
Здесь важно учитывать импеданс динамиков и допустимую нагрузку усилителя.
Например, если производитель указывает минимальную нагрузку 2 Ом, нельзя подключать схему, которая создаёт для канала нагрузку 1 Ом, если устройство не рассчитано на такой режим.
Особенно внимательно следует относиться к мостовому подключению.
При работе в мостовом режиме допустимое сопротивление нагрузки может отличаться от обычного режима. Поэтому перед подключением необходимо сверяться со схемой конкретной модели усилителя.

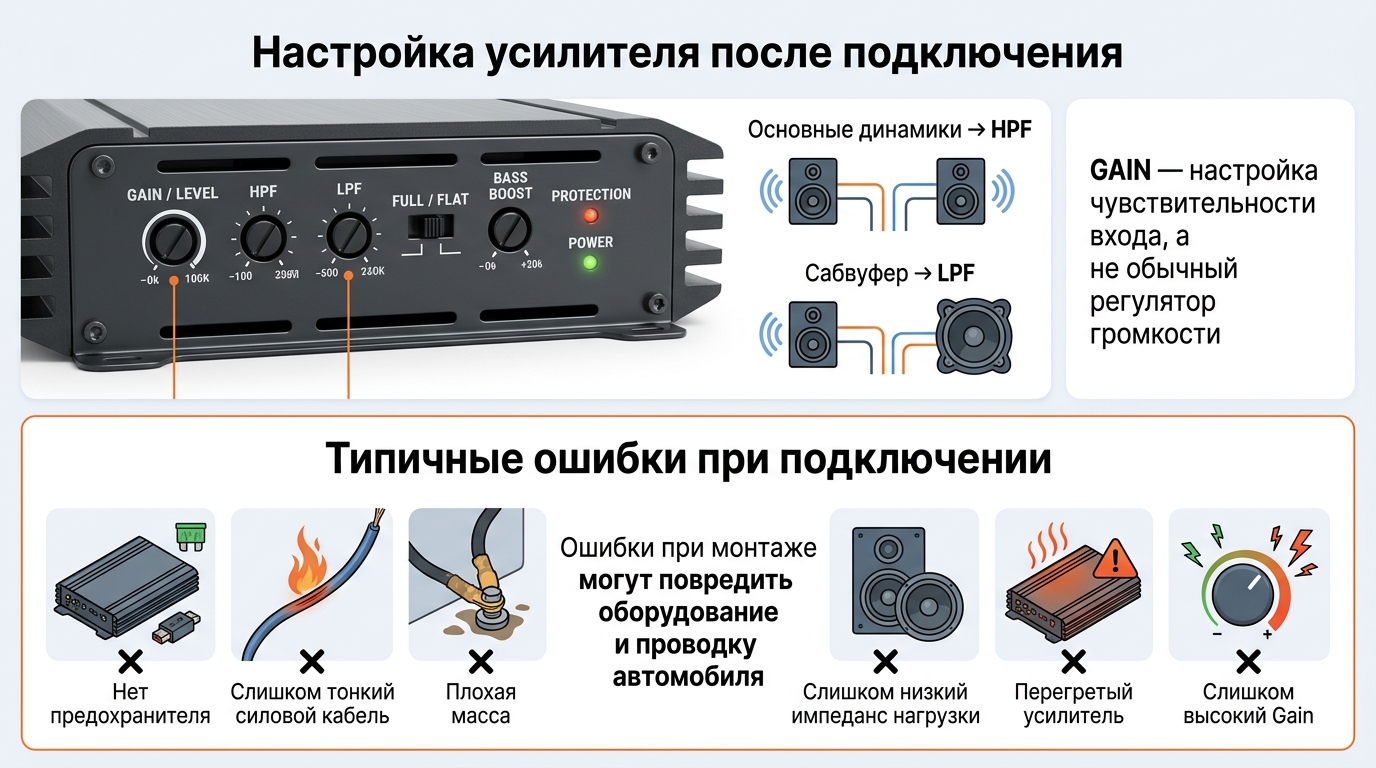

Что такое Gain и как его настроить
Одна из самых распространённых ошибок — воспринимать Gain как обычный регулятор громкости.
На самом деле Gain регулирует чувствительность входа усилителя и позволяет согласовать его с уровнем сигнала головного устройства.
Если установить Gain слишком высоко, усилитель может начать перегружаться и выдавать искажённый сигнал.
Если выставить его слишком низко, система может не использовать весь доступный диапазон регулировки громкости.
Поэтому настройку Gain выполняют после подключения всей системы и начинают с минимального положения, постепенно увеличивая чувствительность.
Настройка кроссовера
Кроссовер разделяет частотный диапазон между различными динамиками.
HPF — фильтр высоких частот
HPF пропускает частоты выше установленной границы и ослабляет более низкие.
Такой режим часто применяется для фронтальных и тыловых динамиков, чтобы они не получали чрезмерную нагрузку от глубокого баса.
LPF — фильтр низких частот
LPF пропускает низкочастотную составляющую и используется преимущественно для сабвуфера.
Конкретную частоту среза необходимо выбирать с учётом акустики, сабвуфера, расположения динамиков и настроек головного устройства.
Full или Flat
В этом режиме сигнал обычно проходит без дополнительного ограничения встроенным кроссовером усилителя.
Он может использоваться в системе, где разделение частот выполняется магнитолой, процессором или внешним кроссовером.
Нужен ли Bass Boost
Регулятор Bass Boost искусственно увеличивает уровень определённой низкочастотной области.
Использовать его следует осторожно.
Чрезмерное усиление баса увеличивает нагрузку на усилитель и динамик и может привести к клиппингу или механической перегрузке сабвуфера.
Во многих системах лучше сначала правильно настроить Gain, фильтры и уровень сабвуфера, а уже затем при необходимости использовать Bass Boost.
Как проверить систему после установки
После завершения монтажа не стоит сразу устанавливать все декоративные панели.
Сначала необходимо проверить:
- отсутствие короткого замыкания;
- правильность подключения питания;
- надёжность массы;
- правильность подключения Remote;
- работу усилителя без сигнала;
- отсутствие постороннего шума;
- правильность работы всех каналов;
- отсутствие перегрева;
- корректную работу защитных функций;
- отсутствие сильного падения напряжения под нагрузкой.
Если усилитель уходит в режим Protection, необходимо выключить систему и искать причину. Это может быть короткое замыкание акустического кабеля, слишком низкое сопротивление нагрузки, перегрев, проблема с питанием или неисправность самого устройства.
Почему в колонках появляется шум
После установки усилителя иногда возникает фон или свист, который меняется вместе с оборотами двигателя.
Причины могут быть разными:
- проблемы с массой;
- повреждённый RCA-кабель;
- неправильная прокладка сигнальных проводов;
- неисправность головного устройства;
- особенности конкретной аудиосистемы;
- проблемы с электропитанием.
Не стоит сразу менять усилитель. Сначала необходимо последовательно проверить питание, массу, сигнальные кабели и источник сигнала.
Как подключить два усилителя
При установке двух усилителей нагрузка на электрическую систему автомобиля увеличивается.
Использовать один общий силовой кабель можно только при условии, что его сечение и защитная аппаратура рассчитаны на суммарный ток системы.
Практический вариант выглядит следующим образом:
Аккумулятор → основной предохранитель → силовой кабель → распределительный блок → усилители.
У каждого усилителя при необходимости предусматривается собственная защита после распределительного блока.
Remote-сигнал также можно распределить между несколькими усилителями, если выход управляющего сигнала рассчитан на такую нагрузку либо используется соответствующее реле/интерфейс.
Частые ошибки при подключении усилителя
Подключение питания без предохранителя
Это одна из наиболее опасных ошибок. При повреждении силового кабеля незащищённая проводка может стать причиной серьёзного перегрева.
Слишком тонкий силовой кабель
Недостаточное сечение увеличивает падение напряжения и нагрев проводки.
Плохая масса
Некачественный контакт с кузовом способен стать причиной нестабильной работы и посторонних шумов.
Неправильное сопротивление динамиков
Нагрузка ниже допустимой может привести к перегреву и срабатыванию защиты усилителя.
Слишком высокий Gain
Высокая чувствительность входа не означает более качественный звук. При неправильной настройке возрастает вероятность искажений.
Отсутствие вентиляции
Усилитель нельзя закрывать плотным слоем ковролина, устанавливать вплотную к другим нагревающимся элементам или перекрывать его вентиляционные отверстия.
Неправильная прокладка кабелей
Провода должны быть защищены от перетирания, влаги, нагрева и случайного повреждения.
Нужно ли устанавливать усилитель на штатную магнитолу
Да, внешний усилитель можно использовать даже со штатной магнитолой.
Главное — правильно получить аудиосигнал.
Если штатное головное устройство имеет линейные выходы, используется RCA-подключение. Если таких выходов нет, применяется высокоуровневый вход усилителя или преобразователь сигнала.
При этом необходимо учитывать особенности конкретной штатной аудиосистемы.
Можно ли установить усилитель самостоятельно
Подключить простой усилитель самостоятельно можно при наличии базовых навыков работы с автомобильной электрикой.
Однако установка мощной аудиосистемы требует большей осторожности. Ошибки в выборе кабеля, предохранителя, сопротивления нагрузки или точки подключения массы могут привести не только к неисправности оборудования, но и к повреждению проводки автомобиля.
Если речь идёт о нескольких усилителях, мощном сабвуфере, процессоре или сложной штатной аудиосистеме, разумнее обратиться к специалисту по автозвуку.
FAQ
Можно ли подключить усилитель к обычной магнитоле?
Да. При наличии RCA используются линейные выходы. Если их нет, можно использовать высокоуровневый вход усилителя или преобразователь сигнала.
Обязательно ли тянуть плюс от аккумулятора?
Для большинства внешних автомобильных усилителей питание берётся непосредственно от аккумулятора через защищённую предохранителем силовую линию.
Куда подключать минус усилителя?
Обычно минус подключается к надёжной точке кузова с хорошим электрическим контактом либо в соответствии с рекомендациями производителя.
Зачем нужен Remote?
Remote управляет включением усилителя вместе с головным устройством.
Можно ли поставить усилитель под сиденье?
Да, если там достаточно места, обеспечивается охлаждение и устройство надёжно закреплено. Также необходимо исключить контакт с механизмами сиденья и попадание влаги.
Можно ли подключить сабвуфер к четырёхканальному усилителю?
В некоторых случаях да. Конкретная схема зависит от усилителя, сопротивления сабвуфера и возможности мостового подключения.
Почему усилитель отключается на большой громкости?
Возможные причины — перегрев, слишком низкое сопротивление нагрузки, недостаточное питание, падение напряжения, короткое замыкание акустического кабеля или неисправность оборудования.
Итоги
Правильное подключение усилителя к магнитоле начинается не с прокладки проводов, а с проектирования всей аудиосистемы. Сначала необходимо определить, какие динамики и сабвуфер будут использоваться, сколько потребуется каналов, какое сопротивление имеет акустика и какую мощность должен обеспечивать усилитель.
После этого подбираются силовой и акустический кабели, предохранитель, межблочные соединения и место установки. При монтаже особое внимание следует уделить защите силовой проводки, качеству массы и надёжному креплению оборудования.
Завершающий этап — настройка Gain, фильтров и уровня каналов. Грамотно подобранный и настроенный усилитель позволяет получить необходимый запас громкости, снизить вероятность искажений и раскрыть возможности автомобильной акустики без лишней нагрузки на штатную магнитолу.
