Гидравлическая подушка двигателя: устройство, признаки неисправности и замена
Гидравлическая подушка двигателя — это опора, которая удерживает силовой агрегат в правильном положении и уменьшает вибрации, передающиеся на кузов автомобиля. В отличие от обычной резинометаллической опоры, внутри нее находится рабочая жидкость, помогающая гасить колебания двигателя.
Со временем гидроопора изнашивается, может потерять герметичность или перестать эффективно выполнять свои функции. В результате увеличиваются вибрации, появляются стуки при запуске двигателя и переключении передач, а также толчки при разгоне и торможении.
Разберемся, как устроена гидравлическая подушка двигателя, по каким признакам определить ее неисправность и когда требуется замена.
Что такое гидравлическая подушка двигателя

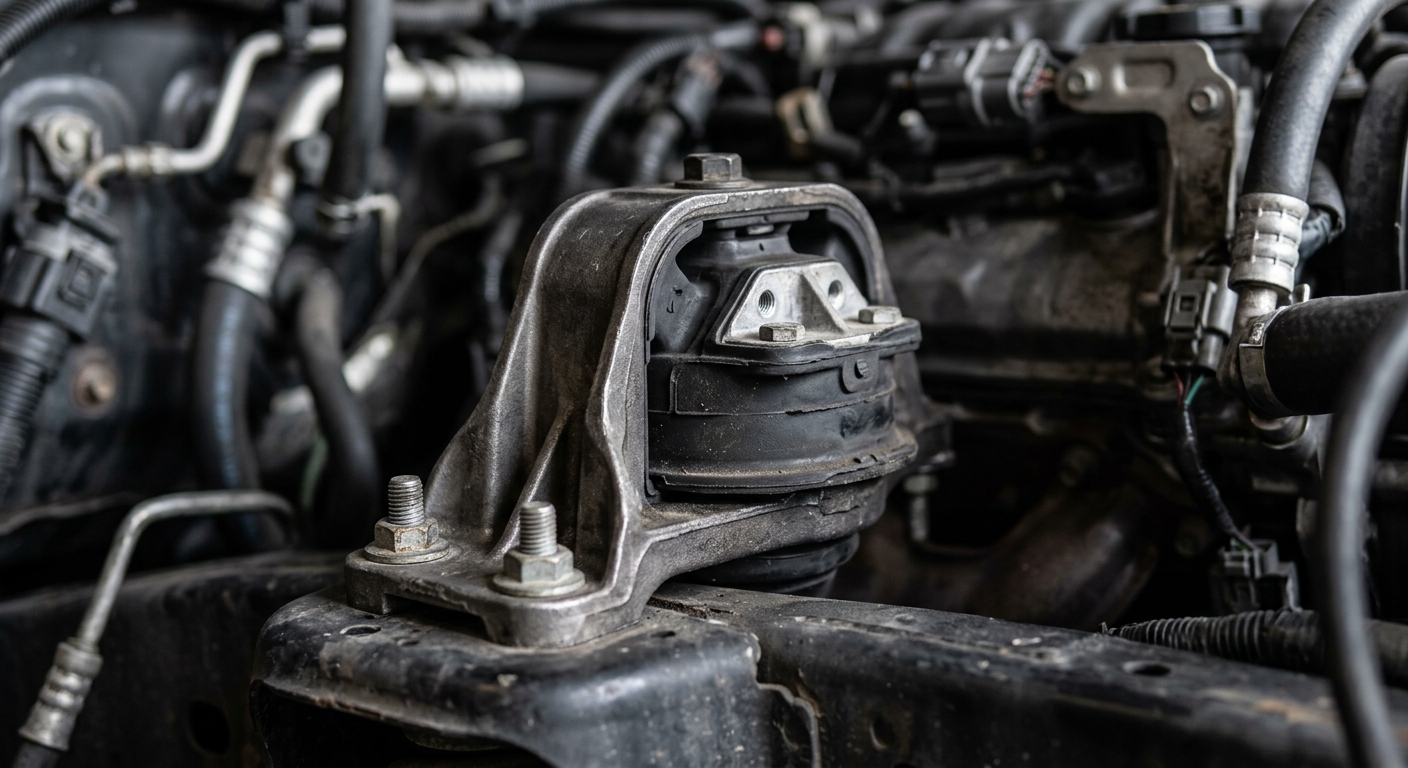

Гидравлическая подушка, или гидроопора, — это элемент крепления двигателя или коробки передач к кузову либо подрамнику. Она удерживает силовой агрегат, ограничивает его перемещения и снижает передачу вибраций на кузов.
При работе двигателя возникают колебания, вызванные сгоранием топливовоздушной смеси, вращением деталей и изменением нагрузки. Опоры частично поглощают эти колебания, благодаря чему в салоне становится тише и комфортнее.
Гидроопоры устанавливаются не на всех автомобилях. Их конструкция и количество зависят от модели, двигателя и особенностей крепления силового агрегата.
Чем гидроопора отличается от обычной подушки
В обычной резинометаллической опоре основную нагрузку воспринимает упругая резиновая часть. В гидравлической конструкции дополнительно используется рабочая жидкость, которая перемещается между внутренними камерами через специальные каналы.
Это позволяет эффективнее гасить определенные виды вибраций. В некоторых конструкциях характеристики опоры могут изменяться в зависимости от режима работы двигателя.
Устройство гидравлической подушки двигателя
Конструкция гидроопоры зависит от производителя, однако обычно включает несколько основных элементов:
- Металлический корпус — обеспечивает прочность и крепление опоры.
- Эластичная мембрана или резиновый элемент — поддерживает двигатель и деформируется под нагрузкой.
- Рабочая жидкость — участвует в гашении колебаний.
- Внутренние камеры — обеспечивают перемещение жидкости.
- Дросселирующие каналы — регулируют скорость перетекания жидкости и сопротивление колебаниям.
В отдельных моделях предусмотрены вакуумные каналы, электромагнитные клапаны и электронное управление. Такие системы могут менять характеристики опоры в зависимости от режима работы силового агрегата.
Как работает гидроопора
Когда двигатель работает на холостом ходу, опора должна снижать передачу характерных вибраций на кузов. При изменении нагрузки и движении автомобиля жидкость перемещается между камерами через дросселирующие каналы. Сопротивление ее движению помогает гасить колебания.
В опорах с управляемыми характеристиками система может изменять режим работы в зависимости от оборотов двигателя и других параметров. Конкретный алгоритм зависит от конструкции автомобиля.
Важно учитывать, что не все гидроопоры работают одинаково: одни имеют пассивную гидравлическую систему, другие оснащаются вакуумным или электронным управлением.

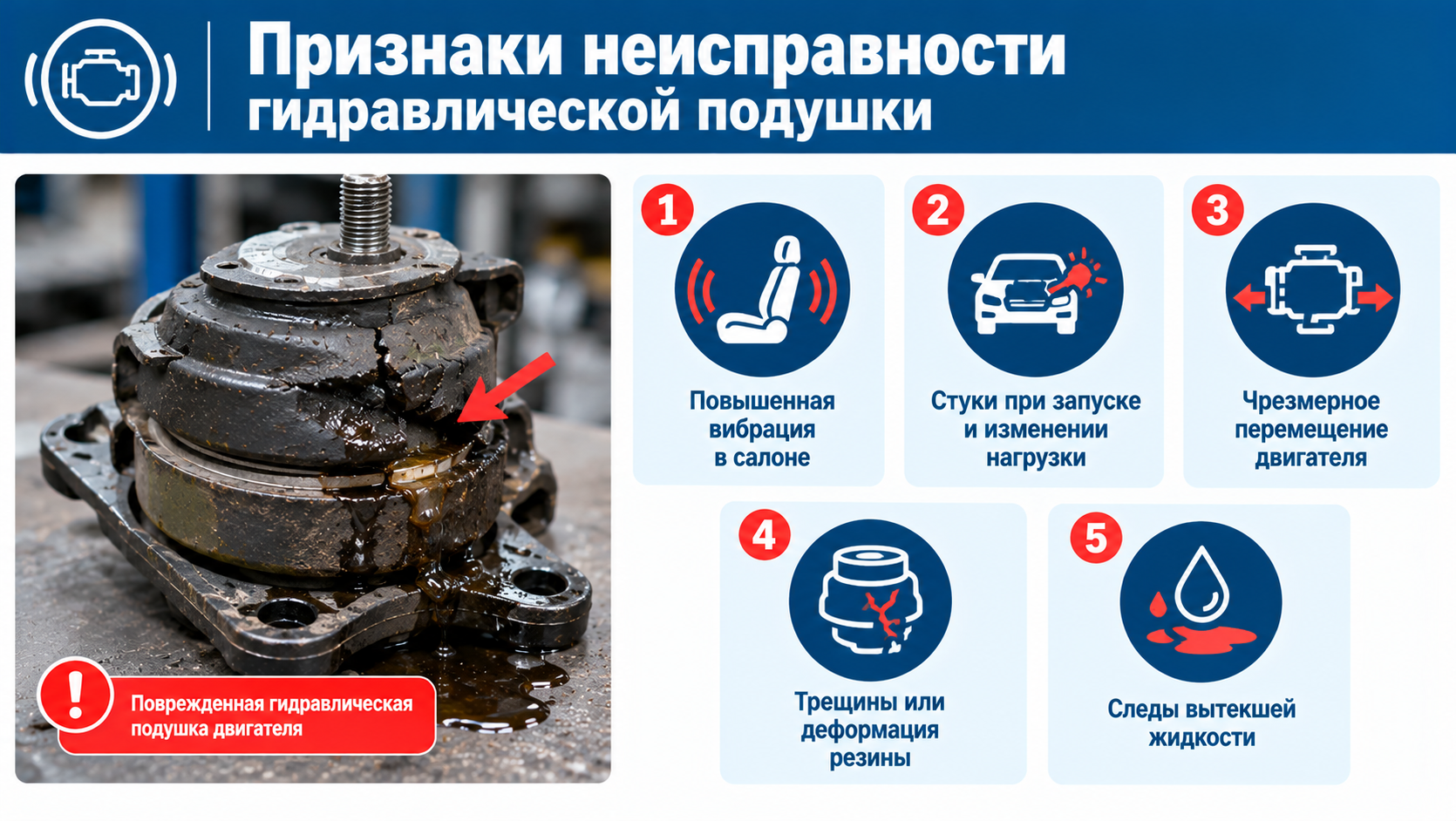

Признаки неисправности гидравлической подушки двигателя
Изношенная гидроопора не всегда выходит из строя внезапно. Чаще ее состояние ухудшается постепенно, а первые симптомы легко принять за неисправность двигателя, трансмиссии или подвески.
1. Усиление вибраций на холостом ходу
Если в салоне стали заметнее вибрации руля, сидений и кузова при работающем двигателе, стоит проверить состояние опор.
Особенно характерно усиление дрожания на холостом ходу, при запуске двигателя или его выключении. Однако похожие симптомы могут возникать из-за пропусков зажигания, нестабильной работы двигателя и других неисправностей.
2. Стуки при запуске, разгоне и торможении
При повреждении опоры двигатель может перемещаться сильнее обычного. Из-за этого при изменении нагрузки появляются удары или щелчки в моторном отсеке.
Если стук возникает при переключении передач, начале движения или резком сбросе газа, необходимо проверить не только гидроопоры, но и остальные элементы крепления двигателя и коробки передач.
3. Чрезмерное перемещение двигателя
Небольшие движения силового агрегата при изменении нагрузки являются нормальными. Но сильные рывки, удары о соседние детали или заметное смещение могут свидетельствовать об износе опор.
Оценивать амплитуду перемещения нужно с учетом конструкции автомобиля: универсального допустимого значения для всех моделей нет.
4. Подтеки рабочей жидкости
На корпусе гидроопоры могут появиться следы жидкости из-за повреждения герметичной части. Если конструкция предусматривает жидкостное заполнение, потеря герметичности способна ухудшить способность детали гасить вибрации.
При этом не всякая влажность возле опоры означает, что неисправна именно она: сначала необходимо исключить попадание моторного масла и других технических жидкостей.
5. Трещины и расслоение резиновых элементов
При визуальном осмотре настораживают глубокие трещины, разрывы, отслоение резины от металла и деформация корпуса.
Такие повреждения могут нарушить фиксацию двигателя и снизить эффективность опоры. Если обнаружены серьезные дефекты, деталь необходимо заменить.
Почему гидравлическая подушка двигателя выходит из строя
Срок службы гидроопор зависит от конструкции автомобиля, условий эксплуатации, состояния двигателя и качества самой детали.
Основные причины неисправностей:
- Естественный износ. Резиновые элементы постепенно теряют эластичность, а внутренние уплотнения могут повреждаться.
- Утечка рабочей жидкости. Потеря герметичности снижает эффективность гидравлического демпфирования.
- Плохие дороги. Частые удары и повышенные нагрузки ускоряют износ опор и их креплений.
- Резкие старты и торможения. При изменении нагрузки двигатель сильнее перемещается, что увеличивает нагрузку на опоры.
- Неисправности двигателя. Сильная вибрация из-за пропусков зажигания, неправильной работы топливной системы или других причин может ускорить износ опор.
- Неправильная установка. Перекос, неверное положение или неподходящая деталь способны привести к повышенным нагрузкам и дополнительным вибрациям.
Неисправность одной опоры может увеличить нагрузку на остальные. Поэтому при обнаружении повреждения желательно проверить все опоры двигателя и коробки передач, а не ограничиваться заменой первой заметно изношенной детали.
Как проверить гидравлическую подушку двигателя
Начать диагностику можно с визуального осмотра, но для точного определения неисправности часто требуется комплексная проверка.
Визуальный осмотр
Поставьте автомобиль на ровную площадку, заглушите двигатель и дайте моторному отсеку остыть. Осмотрите доступные опоры и их крепления.
Обратите внимание на:
- трещины и разрывы резиновых элементов;
- следы утечки рабочей жидкости;
- деформацию корпуса;
- ослабленные или поврежденные крепления;
- следы контакта двигателя с соседними деталями.
Если опора расположена в труднодоступном месте, для ее проверки может потребоваться подъемник.
Оценка вибраций и шумов
Прислушайтесь к работе двигателя на холостом ходу и отметьте, возникают ли стуки при запуске, остановке или изменении нагрузки. Учитывайте, что эти симптомы не являются однозначным подтверждением неисправности гидроопоры.
Для диагностики также проверяют двигатель, трансмиссию и другие элементы крепления силового агрегата. Это помогает не заменять исправную опору из-за вибраций, вызванных другой проблемой.
Проверка перемещения двигателя
Оценку перемещения двигателя под нагрузкой лучше поручить специалисту. При такой проверке необходимо учитывать тип коробки передач, конструкцию привода и требования производителя.
Не пытайтесь проверять опоры, стоя перед автомобилем с включенной передачей, и не помещайте руки или инструменты между двигателем и кузовом при работающем моторе. Не раскачивайте двигатель монтировкой без понимания точек приложения усилия: можно повредить корпус, шланги, проводку и другие компоненты.
Не залезайте под автомобиль, который удерживается только домкратом. Для осмотра снизу требуется подъемник или надежные опоры, установленные по правилам безопасности.
Можно ли отремонтировать гидроопору
В большинстве случаев при повреждении герметичного корпуса, утечке рабочей жидкости или разрушении внутренних элементов гидравлическую подушку заменяют целиком.
Возможность восстановления зависит от конструкции детали и наличия предусмотренной производителем ремонтной технологии. Разборка герметичной опоры, самостоятельная заправка жидкостью или применение герметиков не гарантируют восстановления ее рабочих характеристик.
Перед покупкой новой детали необходимо проверить совместимость по VIN-коду, каталожному номеру и модификации двигателя. Внешне похожие опоры могут отличаться жесткостью, креплениями и характеристиками демпфирования.
Замена гидравлической подушки двигателя
Замена гидроопоры требует надежной фиксации силового агрегата и соблюдения порядка демонтажа. Конкретная процедура зависит от расположения детали и конструкции автомобиля.
В общем случае работа включает следующие этапы:
- Подготовка автомобиля. Машину устанавливают на ровной площадке или подъемнике, обеспечивают безопасный доступ к опоре и отключают аккумулятор, если этого требует процедура производителя.
- Поддержка двигателя. Силовой агрегат надежно поддерживают специальной траверсой или подходящим подъемным устройством, чтобы снять нагрузку с заменяемой опоры.
- Демонтаж креплений. Снимают необходимые защитные панели и кронштейны, после чего осторожно откручивают крепеж опоры.
- Снятие неисправной детали. Проверяют состояние посадочных мест, резьбы и соседних элементов.
- Установка новой опоры. Деталь размещают в предусмотренном положении, устанавливают крепеж и затягивают его моментом, указанным производителем.
- Контроль результата. Проверяют правильность установки, состояние остальных опор и отсутствие контакта двигателя с соседними элементами.
Не следует затягивать крепеж при работающем двигателе, если такой способ прямо не предусмотрен сервисной документацией. Также нельзя поддерживать двигатель случайным деревянным бруском или работать под машиной, удерживаемой одним домкратом.
Стоит ли менять гидроопору самостоятельно
Если для доступа к опоре необходимо снимать элементы подвески, подрамник или другие нагруженные детали, работу разумнее поручить автосервису. Ошибка при поддержке двигателя или затяжке креплений может привести к повреждениям и травмам.
После замены важно проверить, исчезли ли посторонние шумы и чрезмерные вибрации. Если симптомы сохраняются, необходимо продолжить диагностику, а не менять остальные опоры без подтверждения их неисправности.
Особенности гидроопор на автомобилях разных марок
Конструкция опор, их расположение и порядок замены различаются даже у автомобилей одного производителя. На них влияют модель, год выпуска, тип двигателя, коробка передач и комплектация.
ВАЗ
При появлении сильной вибрации, рывков или стуков стоит проверить опоры двигателя и коробки передач, а также крепежные элементы. Диагностику следует начинать с определения источника симптомов: нестабильная работа двигателя тоже может вызывать повышенные колебания.
Ford
Количество и расположение опор зависят от модели и силового агрегата. Перед заменой необходимо уточнить каталожный номер детали и последовательность демонтажа. Моменты затяжки крепежа следует брать из технической документации конкретного автомобиля.
Mazda
При появлении вибраций и стуков проверяют все опоры силового агрегата, включая нижние и реактивные элементы. Важно учитывать, что внешне похожие детали могут иметь разные характеристики и не всегда взаимозаменяемы.
Honda
На отдельных моделях используются гидравлические опоры с особыми характеристиками демпфирования. При выборе замены нужно учитывать модификацию автомобиля и качество детали. Сильная вибрация сама по себе не доказывает неисправность опоры — сначала необходимо исключить проблемы двигателя и трансмиссии.
Peugeot
Подбор опоры следует выполнять по VIN-коду и каталожному номеру. У автомобилей с разными двигателями и коробками передач могут использоваться различные крепления. При установке необходимо соблюдать требования к положению детали и затяжке крепежа.
Важно: перечисленные особенности носят общий характер. Для конкретной модели порядок замены, тип опоры и моменты затяжки необходимо уточнять по сервисной документации.
Как продлить срок службы гидравлических подушек
Продлить срок службы опор помогают аккуратное вождение и своевременное обслуживание автомобиля.
- Избегайте резких стартов и чрезмерно резких изменений нагрузки.
- Снижайте скорость перед ямами и другими неровностями.
- Устраняйте неисправности двигателя, вызывающие повышенную вибрацию.
- Проверяйте состояние опор и креплений при плановом обслуживании.
- Не игнорируйте подтеки жидкости, стуки и заметное усиление вибраций.
- При замене выбирайте деталь, соответствующую конкретной модификации автомобиля.
Регулярный осмотр помогает обнаружить повреждения до того, как они приведут к дополнительной нагрузке на другие элементы крепления двигателя.
Заключение
Гидравлическая подушка двигателя уменьшает вибрации и удерживает силовой агрегат в правильном положении. Ее неисправность может проявляться стуками, усиленным дрожанием кузова, рывками при изменении нагрузки и утечкой рабочей жидкости.
При появлении таких симптомов важно проверить не только гидроопоры, но и состояние двигателя, трансмиссии и креплений. Если обнаружены трещины, расслоение или потеря герметичности, поврежденную опору обычно заменяют. Работы необходимо выполнять с надежной поддержкой двигателя и соблюдением требований производителя.
