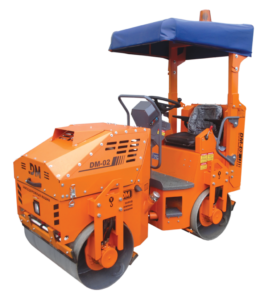

DM-02-VD Каток тротуарный двухвальцовый вибрационный

DM-02-VD Каток тротуарный

DM-02-VD
DM-02-VD Skating Rink DM-02-VD Каток тротуарный двухвальцовый

Каток тротуарный двухвальцовый DM-02-VD

Каток тротуарный двухвальцовый вибрационный DM-02-VD предназначен для уплотнения асфальтобетонных смесей при малых объемах работ по устройству покрытий и оснований парковых площадок, пешеходных и велосипедных дорожек, тротуаров, игровых и спортивных площадок, а также при их ремонте. Каток обладает высокой производительностью, простотой в управлении и обслуживании. Оптимальное соотношение частоты вибрации и амплитуды рабочего органа обеспечивает эффективную работу катка.

  • Система орошения вальцев оснащена системой подачи смачивающей жидкости под давлением.
  • Выполненные пластиковые трубы и форсунки предотвращают коррозию и засорения системы смачивания.
  • Рабочее место оператора обеспечивает достаточную защиту от вибрации.
  • Рычаги управления доступны с сидения оператора.
  • Каток оснащен системой защиты оператора при опрокидывании (ROPS).
  • Конструктивно обеспечено удобство проведения ежесменного профилактического обслуживания (легкий доступ к точкам смазки, фильтрам и т.п.).
  • Гидравлический привод обеспечивает оператору возможность бесступенчатого регулирования скорости, останова и смены направления движения.
  • Конструкция катка обеспечивает удобство при транспортировании катка, как самоходом на небольшие расстояния, так и перевозку на прицепах или погрузку на транспортные средства грузоподъёмностью 1,7…2,0 тонны.

Преимущества катка DM-02-VD

Высокая эффективность

  • Гидравлический привод для бесступенчатого регулирования скорости и смены направления движения
  • Равномерное распределение веса на передний и задний вальцы
  • Система орошения вальцов под давлением
  • Современный двигатель с низким уровнем шума

Удобство в эксплуатации

  • Компактные габариты машины
  • Шарнирно-сочлененная рама
  • Удобная система управления
  • Минимальный угол разворота

Сервис и обслуживание

  • Удобный доступ к точкам обслуживания
  • Транспортировка своим ходом на малые расстояния
  • Перевозка в прицепах грузоподъемностью 1,7... 2,0 тонны

Эргономичное рабочее место

  • Защита рабочего места от вибрации
  • Простая и эргономичная приборная доска

Базовая комплектация DM-02-VD

  • Проблесковый маячок
  • Складываемый тент рабочего места
  • Регулируемые скребки
  • Регулируемая рулевая колонка
  • Счетчик моточасов
  • Индикатор напряжения бортовой сети
  • Индикаторы температуры и уровня гидравлического масла, запаса топлива
  • Система орошения рабочих вальцов под давлнием
  • Звуковой сигнал заднего хода
  • Место под номерной знак с подсветкой
  • Коррозионностойкое покрытие баков гидравлики, трубок и форсунок системы орошения
  • Производитель – Завод Дорожных Машин (DM)

Технические характеристики катка тротуарного двухвальцового DM-02-VD

Масса катка (конструктивная / эксплуатационная) 1,7 т / 1,87 т
Диаметр вальца 560 мм
Ширина уплотняемой полосы 900 мм
Статическая линейная нагрузка  передняя ось – 10 кг/см | задняя ось -10,4 кг/см
Частота вибрации 60 Гц
Номинальная амплитуда 0,4 мм
Центробежная сила вибровозбудителя 17 кН
Рабочая скорость 0 .. 8 км/ч
Наименьший радиус поворота по внутреннему следу 1900 мм
Преодолеваемый подъем на уплотненном покрытии 30 %
Угол поперечной устойчивости 15º
Тип трансмиссии Гидростатическая
Насос и гидромотор привода хода Poclain (Франция)
Двигатель Honda GX-630 (Япония) / KUBOTA D722-E3B
Мощность двигателя 14,9 кВт (20 л.с.)
Амортизаторы вальца GMT (Германия)
Габаритные размеры (длина / ширина / высота) 2450 / 1000 / 2460 мм
База 1390 мм
Расход топлива 313 г/кВт ч
Топливо Бензин (А92 и выше) / дизель
Емкость бака топливного, л 30 л
Емкость бака смачивающей жидкости, л 100 л
Емкость бака гидравлической жидкости, л 45 л
Производительность 300…475 (асфальт) м2/ч
Глубина уплотнения 3,5…5,7 см (при количестве проходов 2…7)
Коэффициент уплотнения материала 0,92...0,99
